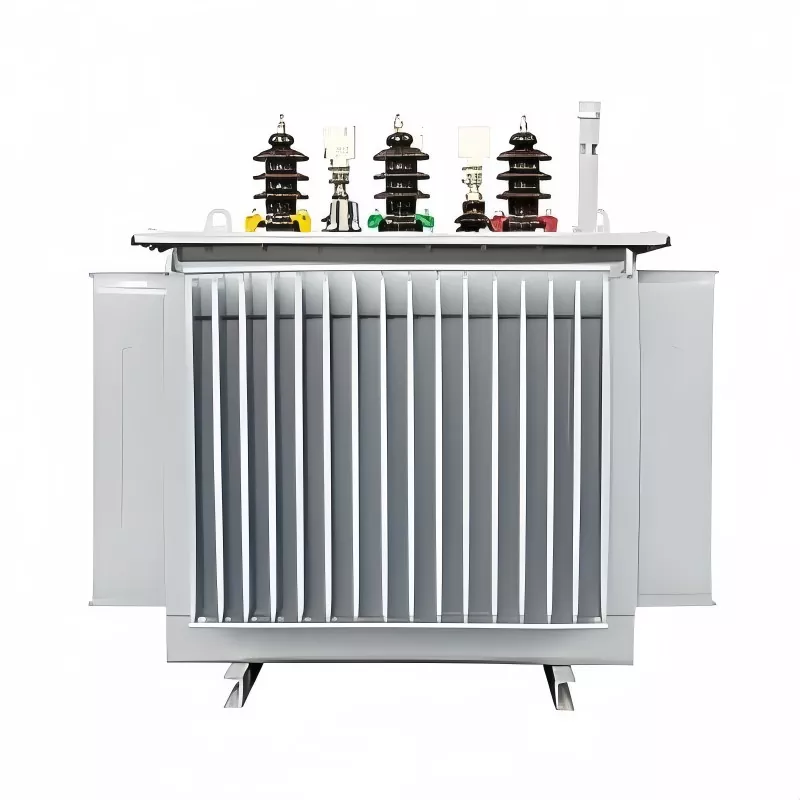

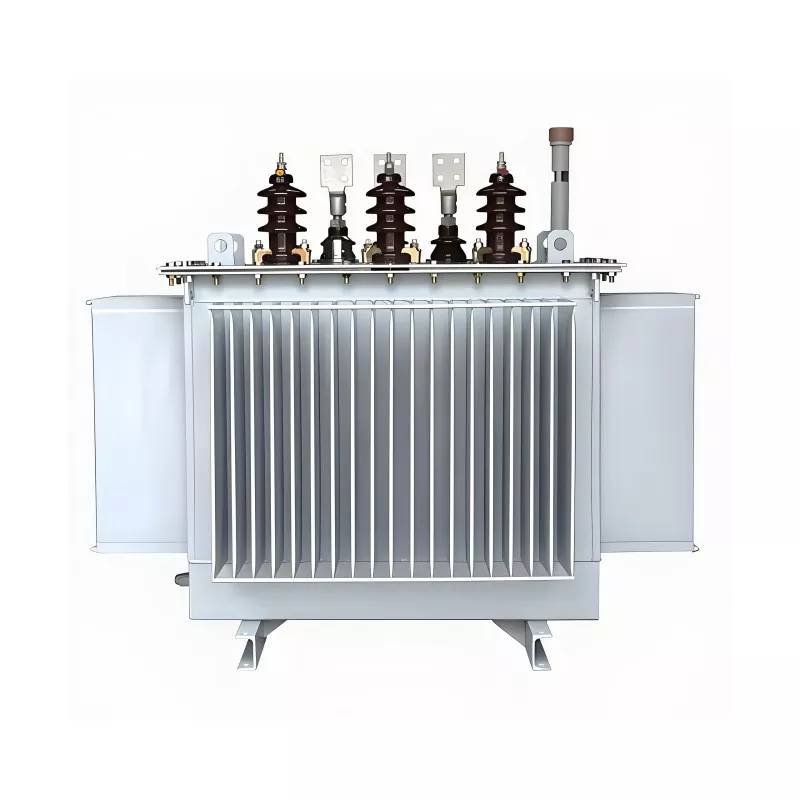

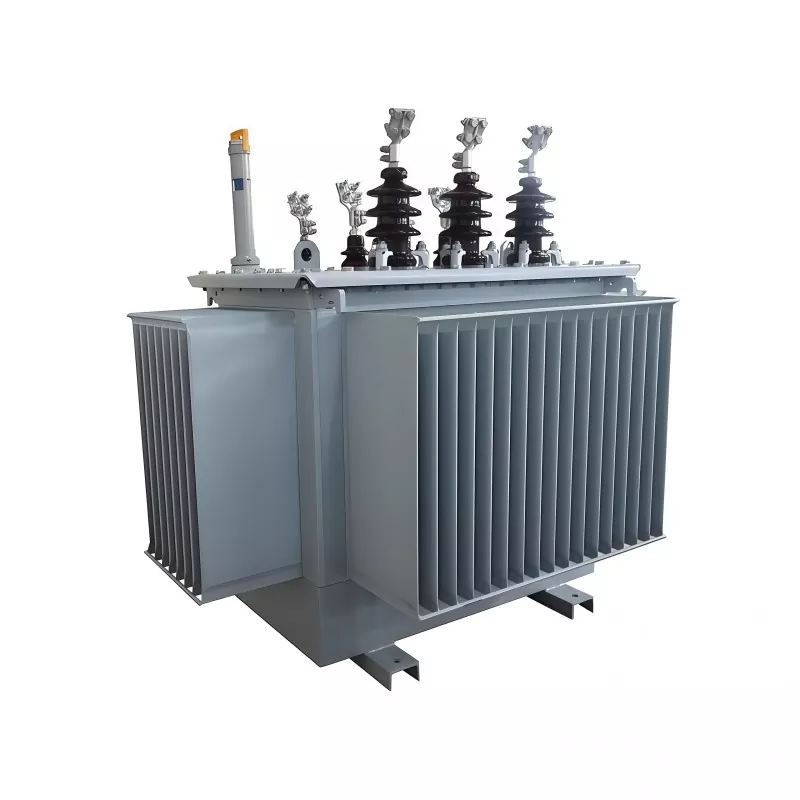

100KVA 20KV driefasige olie-ondergedompelde transformator

Deze 100KVA 20KV driefasige olie-ondergedompelde transformator, geproduceerd in China door GUANGBIAN, valt op door zijn Yzn5-verbindingsgroep. Het is een verbindingsconfiguratie waarbij de hoogspanningswikkeling een sterverbinding aanneemt (Y-verbinding), de laagspanningswikkeling een zigzagverbinding gebruikt (afgeleid van de deltaverbinding), het neutrale punt aan de laagspanningszijde wordt uitgetrokken en de faserelatie tussen de hoog- en laagspanningswikkelingen wordt geïdentificeerd met behulp van de "klokmethode".

Deze driefasige transformator wordt door onze klanten gebruikt in werkplaatsen voor precisiewerktuigmachines die een hoge kwaliteit van de stroomvoorziening eisen, waardoor apparatuurstoringen als gevolg van harmonische interferentie worden verminderd.

Het wordt gewoonlijk geïnstalleerd in:

Industriële stroomdistributiesystemen

Elektrificatieprojecten op het platteland

Kleine onderstations

Infrastructuur en bouwplaatsen

Commerciële en nutsnetwerken

Vergeleken met droge transformatoren bieden olie-ondergedompelde transformatoren betere koelprestaties en een hogere overbelastingsweerstand, waardoor ze geschikter zijn voor buitentoepassingen en zware toepassingen.

Belangrijkste kenmerken en voordelen

1. Stabiele prestaties in 20KV middenspanningssystemen

Ontworpen voor 20KV-distributienetwerken, waardoor een stabiele spanningsconversie en betrouwbare werking worden gegarandeerd, zelfs onder fluctuerende netomstandigheden. Het verbetert de algehele stabiliteit van het energiesysteem en de bescherming van apparatuur.

2. Hoog rendement met laag energieverlies

Het geoptimaliseerde kern- en wikkelingsontwerp vermindert de nullast- en belastingsverliezen aanzienlijk, waardoor het energieverbruik en de operationele kosten op de lange termijn worden verlaagd.

3. In olie ondergedompelde koeling voor sterke warmteafvoer

Het ONAN olie-ondergedompelde koelsysteem zorgt voor een efficiënte warmteafvoer, ondersteunt een continue werking bij volledige belasting en verlengt de levensduur van de isolatie.

4. Hoge overbelasting en kortsluitsterkte

Hij is gebouwd voor industriële omgevingen en is bestand tegen opstartpieken van motoren en kortsluiting, waardoor een veilige en stabiele werking onder zware belasting wordt gegarandeerd.

5. Compacte structuur, eenvoudige installatie

Ruimtebesparend ontwerp met eenvoudige installatie en lage onderhoudsvereisten, waardoor het geschikt is voor zowel nieuwe als retrofit stroomdistributieprojecten.

Productparameter

Vereisten voor de gebruiksomgeving

1. Temperatuurbereik

◦ Standaardgebruik: -25℃ ~ 45℃

◦ De omgevingstemperatuur mag niet hoger zijn dan 40℃ voor langdurig continu gebruik (om ONAN-koeling te garanderen efficiëntie).

2. Relatieve vochtigheid

◦ Maximaal 95% (bij omgevingstemperatuur van 25℃)

3. Hoogte

◦ Standaardaanpassing: ≤1000 m boven zeeniveau

◦ Aanpassing op grote hoogte: ≤3000 m (met verbeterde isolatie en geoptimaliseerde warmteafvoer, optioneel).

4. Installatieplaats

◦ Binnen of buiten (buiteninstallatie vereist IP23-beschermingsgraad, optioneel; binnen standaard IP20).

- Blijf uit de buurt van brandbare, explosieve, corrosieve gassen en stofbronnen.

◦ Geen ernstige trillingen (trillingsversnelling ≤0,1 g) of mechanische impact.

5. Ventilatieconditie

◦ Voldoende ventilatieruimte: ≥0,5 m vrije ruimte rond de transformator voor natuurlijke luchtcirculatie (cruciaal voor ONAN-koeling).

◦ Vermijd afgesloten ruimtes zonder luchtstroom om oververhitting te voorkomen.

6. Elektriciteitsnetomgeving

◦ Frequentiecompatibiliteit: 50 Hz / 60 Hz dubbele frequentie aanpasbaar.

◦ Spanningsschommelingen: ≤±5% van de nominale ingangsspanning (20KV) om een ​​stabiele werking te garanderen.

Welke problemen lost het op?

In echte stroomdistributiesystemen wordt apparatuurstoring vaak veroorzaakt door onstabiele spanning, overbelastingspieken en warmteophoping.

Deze transformator is ontworpen om het volgende op te lossen:

● Spanningsinstabiliteit in 20KV middenspanningsnetwerken

● Frequente startimpact van motoren in industriële systemen

● Problemen met oververhitting tijdens continu gebruik

● Energieverlies bij de energiedistributie op lange termijn

● Onbetrouwbare prestaties in ruwe buitenomgevingen

Door deze problemen op systeemniveau aan te pakken, zorgt het voor een stabiele en efficiënte vermogensafgifte in veeleisende toepassingen.

Onze fabriek

Plaatwerkplaats

Workshop foliewikkelen

Workshop kronkelen

Workshop wikkelovens

Montagewerkplaats voor transformatoren

Workshop voor inbedrijfstelling van transformatoren

Waarom kiezen voor een olie-ondergedompelde transformator?

Vergeleken met droge transformatoren bieden olie-ondergedompelde transformatoren:

● Betere warmteafvoerprestaties

● Hogere overbelastingscapaciteit

● Langere operationele levensduur

● Stabielere prestaties onder zware belasting

Voor 20KV-distributiesystemen is een in olie ondergedompeld ontwerp vaak de voorkeursoplossing voor buiten- en industriële toepassingen.

Kwaliteitscontrole en productiegarantie

Elke transformator wordt vervaardigd onder strikte kwaliteitscontroleprocedures om stabiele prestaties en naleving van de veiligheidsvoorschriften te garanderen.

Testen omvat:

● Routinematige elektrische prestatietests

● Testen van isolatieweerstand

● Test van temperatuurstijging

● Testen van verlies bij belasting en nullast

● Evaluatie van kortsluitvastheid

De productie volgt internationale normen om betrouwbaarheid op de wereldmarkten te garanderen.

Onderhoud en levensduur

100KVA 20KV driefasige olie-ondergedompelde transformator is ontworpen voor lage onderhoudsvereisten. Met de juiste installatie en periodieke inspectie kan de levensduur langer zijn dan 20-25 jaar.

Aanbevolen onderhoud omvat:

● Regelmatige controles van de olieconditie

● Inspectie van terminalaansluitingen

● Temperatuurbewaking

● Reiniging van externe componenten

Veelgestelde vragen

1. Kan deze transformator 24 uur continu werken?

Ja, het is ontworpen voor continu gebruik onder nominale belastingsomstandigheden.

2. Is de 100KVA-transformator geschikt voor installatie buitenshuis?

Ja, olie-ondergedompelde transformatoren zijn geschikt voor zowel binnen- als buitenomgevingen.

3. Kan de spanning worden aangepast?

Ja, primaire en secundaire spanningen kunnen worden aangepast op basis van projectvereisten.

4. Wat is het belangrijkste voordeel van 20KV-systeemcompatibiliteit?

Het maakt een stabiele integratie in middenspanningsdistributienetwerken mogelijk met minder transmissieverlies.

100KVA 20KV driefasige olie-ondergedompelde transformator is een betrouwbare en efficiënte oplossing voor middenspanningsstroomdistributiesystemen. Met zijn sterke overbelastingscapaciteit, ontwerp met laag energieverlies en duurzame, in olie ondergedompelde koelstructuur, biedt het stabiele langetermijnprestaties voor industriële en nutstoepassingen over de hele wereld.
