Hoe kan een droge isolatietransformator van 150 KVA de veilige en flexibele stroomdistributie verbeteren

Artikelsamenvatting:Een goed geselecteerde transformator kan een groot verschil maken in de veiligheid van de stroomdistributie, spanningsomzetting, compatibiliteit van apparatuur en betrouwbaarheid van de locatie. De150KVA droge isolatietransformatorvanGUANGBIAANis ontworpen voor toepassingen die elektrische isolatie en laagspanningsdistributie vereisen, met een 480V-ingang, 400V driefasige en 230V eenfasige uitgang, volledig koperen wikkelingen, Delta-Star-aansluiting, IP43 roestvrijstalen behuizing, automatische ventilatorkoeling en MCCB-bescherming. In dit artikel worden de configuratie, werkingsprincipes, toepassingsscenario's, technische overwegingen en selectiefactoren voor industriële en bouwprojecten uitgelegd.

Inhoudsopgave

1. Wat is een droge isolatietransformator van 150 KVA?
2. Wat zijn de belangrijkste technische specificaties?
3. Welke voordelen biedt deze transformator?
4. Waar kan het worden gebruikt?
5. Hoe moet u de juiste configuratie selecteren?
6. Hoe verhoudt het zich tot andere transformatoropties?
7. Hoe wordt het vervaardigd en getest?
8. Veelgestelde vragen
9. Heeft u een op maat gemaakte transformatoroplossing nodig?

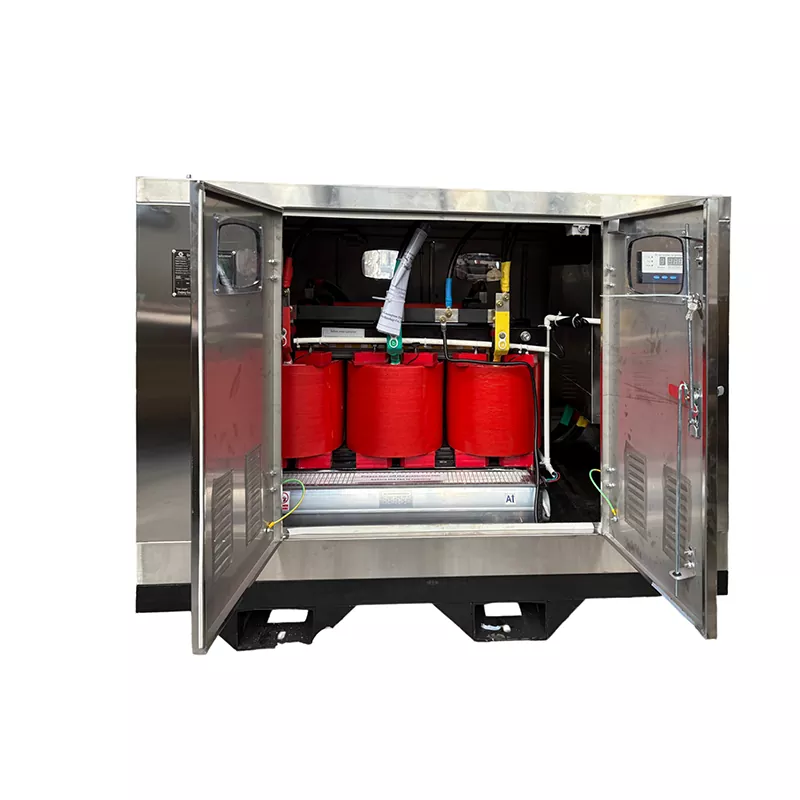

Wat is een droge isolatietransformator van 150 KVA?

Een droge scheidingstransformator van het type 150KVA is een driefasige transformator die is ontworpen om elektrische isolatie te bieden en tegelijkertijd de inkomende stroom om te zetten naar een vereist laagspanningsdistributieniveau. In tegenstelling tot in olie ondergedompelde transformatoren maken droge ontwerpen gebruik van solide isolatie en op lucht gebaseerde koelvoorzieningen in plaats van isolerende olie, waardoor ze bijzonder geschikt zijn voor binneninstallaties en geselecteerde industriële of bouwomgevingen.

De GUANGBIAN-configuratie gebruikt a480V lijnspanningsingangen biedt400V driefasige en 230V eenfasige uitgang. Dankzij de Delta-Star (Δ-Y) wikkelverbinding kan de secundaire zijde een neutraal punt bieden voor eenfasige distributie, terwijl driefasige belastingen worden ondersteund.

Met een nominaal vermogen van 150 kVA kan de transformator een combinatie van machines en elektrische hulpbelastingen bedienen als de werkelijke vraag, de startstroom, de arbeidsfactor, de belastingsfactor en de gelijktijdige werking van de locatie correct zijn berekend.

Wat zijn de belangrijkste technische specificaties?

Het is van essentieel belang dat u de elektrische configuratie begrijpt voordat u een transformator aanschaft, omdat spanning, frequentie, fase-indeling, behuizingsbescherming, wikkelmateriaal en koelmethode allemaal van invloed zijn op de systeemcompatibiliteit.

Deze configuratie is vooral praktisch wanneer één stroombron zowel driefasige machines als enkelfasige hulpapparatuur moet ondersteunen. De nominale capaciteit mag echter niet worden opgevat als een indicatie dat elk aangesloten apparaat tegelijkertijd op vol vermogen kan werken.

Welke voordelen biedt deze transformator?

Elektrische isolatie voor stroomafwaartse belastingen

Isolatie scheidt de primaire en secundaire elektrische circuits via transformatorkoppeling. Deze opstelling kan helpen bij het opzetten van een gecontroleerd stroomafwaarts energiesysteem en is nuttig in toepassingen waarbij elektrische isolatie deel uitmaakt van het algehele distributieontwerp.

Flexibele 400V- en 230V-distributie

De secundaire configuratie van Delta-Star biedt zowel driefasige als eenfasige distributiemogelijkheden. Driefasige 400V-stroom kan apparatuur ondersteunen zoals pompen, kranen, lasmachines, betonmixers en andere industriële machines, terwijl 230V-stroom verlichting, kantoorapparatuur, draagbaar gereedschap, airconditioningunits en hulpbelastingen kan bedienen.

Volledig koperen wikkelingen

De transformator maakt gebruik van volledig koperen wikkelingen. Koper heeft een relatief lage elektrische weerstand, en goed ontworpen koperen geleiders kunnen wikkelingsverliezen helpen beheersen. De werkelijke thermische prestaties zijn nog steeds afhankelijk van de afmetingen van de geleider, het ontwerp van de transformator, de omgevingstemperatuur, het isolatiesysteem, de ventilatie en de belastingsomstandigheden.

Automatisch koelbeheer

Temperatuursensoren bewaken de wikkelingsomstandigheden. Wanneer de vooraf ingestelde temperatuur wordt bereikt, beginnen automatische ventilatoren de warmteafvoer te vergroten. Deze aanpak is nuttig voor toepassingen waarbij de elektrische belasting fluctueert of de bedrijfstemperatuur hoog kan oplopen.

Geïntegreerde MCCB-bescherming

Aan de inkomende en uitgaande zijde zijn stroomonderbrekers met gegoten behuizing aangebracht. Deze stroomonderbrekers kunnen extra circuitbescherming en isolatie bieden, terwijl hun uiteindelijke classificaties moeten worden geselecteerd op basis van kabelgrootte, aangesloten belastingen, verwachte stroom en de vereisten voor beveiligingscoördinatie van het project.

Waar kan het worden gebruikt?

Een capaciteit van 150 kVA is geschikt voor veel middelgrote elektrische distributietoepassingen wanneer de berekende belasting binnen de ontwerpgrenzen van de transformator valt.

• Bouwplaatsen:Levert tijdelijke stroom aan kranen, mixers, pompen, lasapparatuur, verlichting en werfkantoren.
• Industriële faciliteiten:Ondersteunt productiemachines samen met eenfasige elektrische hulpbelastingen.
• Commerciële faciliteiten:Biedt geïsoleerde laagspanningsdistributie waar het elektrische ontwerp dit vereist.
• Tijdelijke energiesystemen:Kan worden geïntegreerd in projectmatige stroomverdelingsarrangementen.
• Gemengdlastinstallaties:Ondersteunt zowel driefasige machines als 230V eenfasige apparatuur van hetzelfde secundaire systeem.

Voor bouwprojecten demonstreert de door GUANGBIAN geleverde projectconfiguratie uit Saoedi-Arabië hoe een roestvrijstalen behuizing, Delta-Star-aansluiting, automatische ventilatorkoeling, koperen wikkelingen en extra MCCB's kunnen worden geïntegreerd in een projectspecifiek transformatorontwerp.

Hoe moet u de juiste configuratie selecteren?

Het kiezen van een transformator moet beginnen met het elektrische systeem in plaats van simpelweg een kVA-waarde te selecteren. Een volledige technische beoordeling moet de volgende factoren omvatten:

1. Bereken de maximale vraag:Identificeer de werkelijke bedrijfsbelasting in plaats van alleen de nominale waarden van elk aangesloten apparaat toe te voegen.
2. Controleer de startstroom van de motor:Motoren, compressoren, pompen en andere inductieve belastingen kunnen tijdens het opstarten een aanzienlijk hogere stroom vereisen.
3. Bevestig ingangsspanning:Controleer of de primaire spanning overeenkomt met de beschikbare elektrische voeding.
4. Bevestig de uitvoervereisten:Bepaal of het project 400V driefasig, 230V eenfasig of een andere spanningscombinatie vereist.
5. Controleer frequentie:Controleer of de installatie op 50 Hz of 60 Hz werkt.
6. Omgevingsomstandigheden bekijken:Temperatuur, ventilatie, stof, vocht en installatielocatie beïnvloeden de thermische en behuizingsvereisten.
7. Beveiligingsvereisten definiëren:MCCB-classificaties en stroomafwaartse bescherming moeten worden gecoördineerd met kabels en aangesloten apparatuur.
8. Bevestig aardingsregelingen:De neutrale en geaarde configuratie moet het elektrische ontwerp van het project en de toepasselijke lokale regelgeving volgen.

Deze overwegingen zijn vooral belangrijk omdat een transformator onder normale bedrijfsomstandigheden voldoende groot kan lijken, maar toch overmatige spanning kan ervaren als meerdere motoren met hoge stroomsterkte tegelijkertijd starten.

Hoe verhoudt het zich tot andere transformatoropties?

De keuze tussen droge technologie en olie-ondergedompelde technologie moet gebaseerd zijn op de installatieomgeving, capaciteit, spanningsvereisten, toepasselijke normen, koelingsvereisten, beschikbare ruimte en het algehele ontwerp van het elektrische systeem.

Hoe wordt het vervaardigd en getest?

Bij projectmatige inkoop van transformatoren is de productiekwaliteit slechts een onderdeel van het proces. Een nauwkeurige interpretatie van de elektrische specificaties van de klant is net zo belangrijk.

GUANGBIAAN vervaardigt transformatorconfiguraties volgens projectvereisten. Afhankelijk van de toepassing kunnen specificaties zoals ingangs- en uitgangsspanning, frequentie, wikkelopstelling, behuizingsontwerp, koelmethode en beveiligingsconfiguratie worden aangepast.

Het productieproces moet de belangrijkste elektrische parameters bevestigen voordat de productie begint. Fabriekstests kunnen vervolgens worden uitgevoerd volgens de overeengekomen technische specificatie en toepasselijke norm, waarbij testgegevens en inspecties door derden beschikbaar zijn wanneer dit door het project wordt vereist.

Belangrijke informatie die u moet verstrekken bij het aanvragen van een offerte

• Vereist kVA-vermogen
• Primaire en secundaire spanning
• 50 Hz of 60 Hz frequentie
• Eenfasige of driefasige vereisten
• Voorkeur voor wikkelmateriaal
• Vereiste verbindingsconfiguratie
• Installatieomstandigheden binnen of buiten
• Vereisten voor bescherming van de behuizing
• Koelvereisten
• MCCB of andere beschermingsvereisten
• Belastingstype en motorstartkarakteristieken
• Toepasselijke lokale elektrische normen

Door deze details in de offertefase te verstrekken, kan de fabrikant een transformatorconfiguratie ontwikkelen die aansluit bij het daadwerkelijke project, in plaats van te vertrouwen op een generiek standaardmodel.

Veelgestelde vragen

Wat is de uitgangsspanning van deze transformator?

Deze configuratie biedt een driefasige uitvoer van 400 V en een eenfasige uitvoer van 230 V. Afhankelijk van de projectvereisten kunnen andere spanningscombinaties worden ontwikkeld.

Kunnen 400V- en 230V-belastingen op dezelfde transformator werken?

Ja. De Delta-Star-verbinding biedt een driefasige secundaire voeding en een neutraal punt voor eenfasige distributie. De aangesloten belastingen moeten goed uitgebalanceerd zijn en binnen de nominale capaciteit van de transformator blijven.

Hoe werkt de automatische koelventilator?

Temperatuursensoren bewaken de temperatuur van de wikkelingen. Wanneer de vooraf ingestelde temperatuur wordt bereikt, activeert het besturingssysteem de koelventilatoren om de warmteafvoer te vergroten. De werkelijke regeltemperatuur moet het thermische ontwerp van de transformator volgen.

Wat betekent IP43-bescherming?

IP43 geeft bescherming tegen vaste vreemde voorwerpen groter dan 1 mm en bescherming tegen waternevel onder de toepasselijke IPX3-testomstandigheden. Het mag niet worden geïnterpreteerd als volledig stof- of waterdicht.

Is 150 kVA voldoende voor een bouwplaats?

Het hangt af van de berekende elektrische vraag van de locatie. Startstroom van de motor, lasapparatuur, gelijktijdige werking, tijdelijke piekbelastingen, arbeidsfactor en belastingsfactor moeten allemaal in overweging worden genomen voordat de vereiste transformatorcapaciteit wordt bevestigd.

Kan de transformator worden aangepast?

Ja. Ingangs- en uitgangsspanning, frequentie, verbindingsconfiguratie, behuizing, koelmethode, wikkelopstelling en beveiligingsconfiguratie kunnen worden aangepast aan de elektrische vereisten van het project.

Heeft u een op maat gemaakte transformatoroplossing nodig?

Het kiezen van de juiste transformator gaat uiteindelijk over het afstemmen van de elektrische capaciteit, spanningsomzetting, isolatie, bescherming, koeling en installatieomstandigheden op de werkelijke werkomgeving. Met configureerbare elektrische specificaties en projectgerichte productie kan GUANGBIAN klanten ondersteunen die op zoek zijn naar een praktische transformatoroplossing voor industriële, bouw- en andere laagspanningsdistributietoepassingen. Als u een nieuw project plant of een bestaand apparaat vervangt,neem contact met ons opmet uw spanning, capaciteit, frequentie, belastingstype en installatievereisten om een ​​geschikte transformatorconfiguratie te bespreken en een projectspecifieke offerte te ontvangen.
