Artikelsamenvatting:Een goed geconfigureerde scheidingstransformator kan de veiligheid van de stroomdistributie, spanningsaanpassing en apparatuurbescherming in commerciële en industriële elektrische systemen verbeteren. De50KVA droge isolatietransformator met MCCBcombineert transformatorisolatie, spanningsomzetting, geïntegreerde stroomonderbrekerbeveiliging en praktische installatiefuncties in één compacte oplossing. Met een driefasige ingang van 415 V, een driefasige vierdraadsuitgang van 220 V, koperen wikkelingen, isolatie van klasse F, spanningsaftakkingen met vijf standen, IP23-bescherming en geïntegreerde MCCB's, is deze configuratie ontworpen voor toepassingen waarbij een betrouwbare stroomvoorziening en vereenvoudigde installatie belangrijk zijn.
Inhoudsopgave
Waarom is een droge isolatietransformator belangrijk?
Hoe verbetert de MCCB de bescherming van transformatoren?
Wat zijn de belangrijkste specificaties?
Hoe verbetert de vijfstandenkraanwisselaar het aanpassingsvermogen van de spanning?
Hoe vereenvoudigt het geïntegreerde ontwerp de installatie?
Waar kan een 50KVA-isolatietransformator worden gebruikt?
Hoe wordt de kwaliteit van de transformator vóór levering gecontroleerd?
Wat moeten kopers controleren voordat ze bestellen?
Waarom kiezen voor deze transformatorconfiguratie?
Waarom is een droge isolatietransformator belangrijk?
Elektrische apparatuur werkt niet altijd onder ideale stroomomstandigheden. Spanningsverschillen tussen het elektriciteitsnet en stroomafwaartse apparatuur, elektrische storingen en de behoefte aan galvanische isolatie kunnen allemaal de betrouwbaarheid van het systeem beïnvloeden. Een droge scheidingstransformator biedt een praktische manier om de spanning aan te passen en tegelijkertijd een elektrische scheiding te creëren tussen de primaire en secundaire circuits.

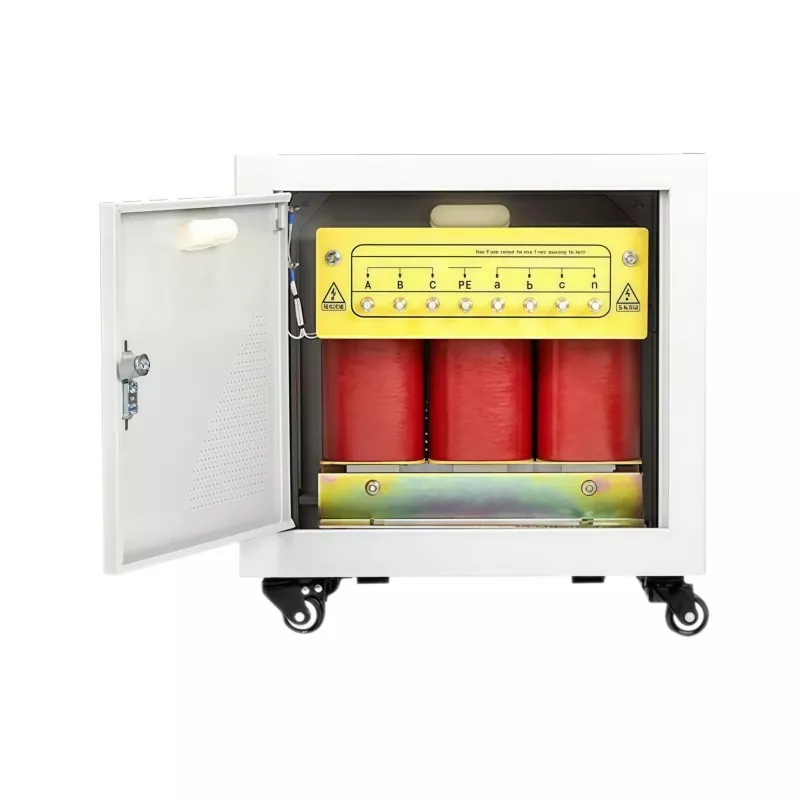

De50KVA droge isolatietransformator met MCCBvanGUANGBIAANis ontworpen rond een driefasige ingang van 415 V AC en een driefasige vierdraadsuitgang van 220 V. Dit maakt de unit geschikt voor toepassingen die een gecontroleerde driefasige voeding van 220 V vereisen vanuit een driefasige bron met een hogere spanning.
In tegenstelling tot in olie ondergedompelde transformatoren gebruiken droge ontwerpen geen isolatieolie als primair koel- en isolatiemedium. Dit kan ze aantrekkelijk maken voor elektrische ruimtes binnenshuis, commerciële faciliteiten, productieomgevingen en andere locaties waar een schone en relatief eenvoudige installatie de voorkeur heeft.
Hoe verbetert de MCCB de bescherming van transformatoren?
Een van de meest praktische kenmerken van deze transformatorconfiguratie is de integratie van gegoten stroomonderbrekers (MCCB's). In plaats van de transformator en de beveiligingsapparatuur als volledig afzonderlijke componenten te behandelen, zijn in het ontwerp de beveiligingsapparaten in de transformatorbehuizing geïntegreerd.
De unit maakt gebruik van MCCB's aan de in- en uitgangszijde. De onderbreker aan de ingangszijde is aangesloten op de 415V-voeding, terwijl de beveiliging aan de uitgangszijde is aangebracht voor het driefasige, vierdraads secundaire circuit.
Deze geïntegreerde aanpak kan verschillende praktische voordelen opleveren:
- Vermindert de behoefte aan extra externe beschermingsapparatuur.
- Helpt bij het vereenvoudigen van inkomende en uitgaande kabelverbindingen.
- Biedt bescherming tegen overstroom en kortsluiting voor de bijbehorende circuits.
- Creëert een meer georganiseerde transformatorinstallatie.
- Kan bedradings- en installatiewerkzaamheden op de projectlocatie verminderen.
- Maakt het mogelijk de transformator en beveiligingsapparaten als één gecoördineerd geheel te configureren.
Voor industriële kopers zijn deze details van belang omdat de complexiteit van de installatie de projectduur, arbeidsvereisten en de efficiëntie van de inbedrijfstelling kan beïnvloeden.
Wat zijn de belangrijkste specificaties?
Het begrijpen van de elektrische configuratie is essentieel voordat u een transformator selecteert. De volgende tabel vat de belangrijkste specificaties van deze 50KVA-configuratie samen.
| Parameter | Specificatie |
|---|---|
| Nominaal vermogen | 50 KVA |
| Fase | 3 Fase |
| Ingangsspanning | 415 V wisselstroom, 3 fasen |
| Uitgangsspanning | 220 V, 3 fasen, 4 draden |
| Tik op Posities | 380V / 400V / 415V / 430V / 450V |
| Frequentie | 50 Hz |
| Wikkelmateriaal | Koper |
| Isolatieklasse | Klasse F |
| Stijging van de temperatuur van de wikkelingen | ≤100°C |
| Geluidsniveau | <60 dB op 1 meter afstand |
| Bescherming van de behuizing | IP23, geventileerd |
| Behuizingsmateriaal | Roestvrij staal |
| Bescherming | MCCB aan invoer- en uitvoerzijde |
| Toezicht | Gemonteerde voltmeter |
De combinatie van deze specificaties maakt de transformator geschikt voor projecten waarbij spanningsconversie, elektrische isolatie en geïntegreerde bescherming samen moeten worden overwogen in plaats van als niet-gerelateerde componenten te worden aangeschaft.
Hoe verbetert de vijfstandenkraanwisselaar het aanpassingsvermogen van de spanning?
De werkelijke netspanning kan variëren tussen locaties en bedrijfsomstandigheden. Een transformator die is ontworpen rond slechts één vaste primaire spanning kan daarom extra aandacht vereisen als deze wordt geïnstalleerd in een gebied waar de voedingsspanning afwijkt van de nominale waarde.
Dit model biedt vijf primaire spanningsaftakkingsposities:380V, 400V, 415V, 430V en 450V. De kraanwisselaar geeft het installatieteam meer flexibiliteit bij het afstemmen van de transformator op het beschikbare aanbod.
Als de werkelijke voedingsomstandigheden bijvoorbeeld afwijken van de standaard 415V-ingang, kan een geschikte aftakking worden geselecteerd om de beoogde secundaire spanning te helpen behouden. Deze functie is met name handig voor projecten waarbij bij de selectie van de transformator rekening moet worden gehouden met de voedingsspanningsomstandigheden.
De kraanwisselaar is echter van het spanningsloze type. De transformator moet volledig uitgeschakeld zijn voordat de kraanpositie wordt gewijzigd. Deze mag nooit worden aangepast terwijl de transformator onder spanning staat.
Hoe vereenvoudigt het geïntegreerde ontwerp de installatie?
Bij de installatie van transformatoren gaat het niet alleen om elektrische specificaties. Kabelgeleiding, beschermingsmiddelen, toegankelijkheid, behuizingsconstructie en inbedrijfstelling kunnen allemaal van invloed zijn op het uiteindelijke projectresultaat.
De geïntegreerde MCCB-configuratie vermindert de hoeveelheid afzonderlijke apparatuur die anders rond de transformator nodig zou kunnen zijn. Fabrieksbedrading tussen de transformator en de beveiligingsonderbrekers kan ook helpen de hoeveelheid veldbedrading die vereist is tijdens de installatie te verminderen.
De roestvrijstalen behuizing is geventileerd en heeft een IP23-classificatie. The unit also uses lockable swivel casters with brakes, which can make positioning and movement more convenient during installation or maintenance activities.
Een aan de voorzijde gemonteerde voltmeter biedt een eenvoudige manier om de spanning in het laagspanningscompartiment te observeren. Dit is handig tijdens de inbedrijfstelling en routine-inspecties, omdat operators de aangegeven spanning kunnen controleren zonder dat daarvoor een aparte externe meetopstelling nodig is.
Waar kan een 50KVA-isolatietransformator worden gebruikt?
Een capaciteit van 50 KVA is geschikt voor veel middelgrote elektrische toepassingen waarbij een gecontroleerde driefasige voeding vereist is. De daadwerkelijke geschiktheid moet altijd worden bevestigd aan de hand van de aangesloten belasting, startstroom, inschakelduur, omgevingsomstandigheden en lokale elektrische vereisten.
Typische applicatieomgevingen kunnen zijn:
- Industriële productiefaciliteiten
- Commerciële gebouwen
- Fabriek elektrische kamers
- Automatisering en besturingssystemen
- Voedingen van machines
- Apparatuur die elektrische isolatie vereist
- Werkplaatsen en verwerkingsfaciliteiten
- Elektrische distributiesystemen die een conversie van 415V naar 220V vereisen
Voor projecten met gevoelige apparatuur moet de transformator worden beoordeeld als onderdeel van het volledige stroomdistributiesysteem en niet als een geïsoleerd onderdeel.
Hoe wordt de kwaliteit van de transformator vóór levering gecontroleerd?
De prestaties van de transformator zijn sterk afhankelijk van de kwaliteit van de wikkelingen, de integriteit van de isolatie, de nauwkeurigheid van de elektrische verhoudingen en de algehele consistentie van de productie. Om deze reden moeten testen een belangrijk onderdeel zijn van de leveranciersevaluatie.
Volgens de productinformatie gebruikt GUANGBIAN vóór verzending een geïntegreerde transformatortestbank. Het testproces omvat controles met betrekking tot de wikkelingsweerstand, windingsverhouding, isolatieweerstand, nullastverliezen en spanningsregeling.
Het productieproces volgt ook de IEC-gebaseerde testvereisten voor verzonden eenheden. Een gedocumenteerde testaanpak geeft kopers nuttig technisch bewijs bij het beoordelen van apparatuur vóór installatie.
Bij bestellingen op maat kunnen kopers ook vóór de productie de inspectie-eisen en projectspecifieke specificaties met de fabrikant bespreken. Dit is vooral belangrijk wanneer de transformator moet voldoen aan een bepaalde installatieomgeving of elektrische systeemconfiguratie.
Wat moeten kopers controleren voordat ze bestellen?
Het selecteren van een transformator alleen op basis van zijn KVA-waarde kan leiden tot een ongeschikte configuratie. Inkoopteams moeten de volledige elektrische en mechanische vereisten beoordelen voordat ze een bestelling bevestigen.
Belangrijke punten om te verifiëren zijn onder meer:
- Primaire spanning:Bevestig de beschikbare voedingsspanning en faseconfiguratie.
- Secundaire spanning:Controleer of de uitgangsspanning overeenkomt met de aangesloten apparatuur.
- Laadvermogen:Bereken de verwachte continue en piekbelasting in plaats van alleen te vertrouwen op nominale apparatuurspecificaties.
- Frequentie:Bevestig of het project 50 Hz, 60 Hz of een andere frequentie vereist.
- Bescherming:Controleer de MCCB-specificaties en bepaal of aanvullende bescherming stroomopwaarts of stroomafwaarts vereist is door de lokale regelgeving.
- Installatieomgeving:Controleer of IP23-bescherming voldoende is voor de beoogde locatie.
- Spanningsaanpassing:Overweeg of een multi-positie kraanwisselaar gunstig is voor de lokale netomstandigheden.
- Documentatie:Vraag technische tekeningen, testrapporten, bedradingsinformatie en andere documenten aan die nodig zijn voor projectgoedkeuring.
Voor internationale projecten is het ook nuttig om de verzendafmetingen, verpakking, installatievereisten, toepasselijke normen en inbedrijfstellingsprocedures te verduidelijken voordat de productie begint.
Veelgestelde vragen
Kan de kraanwisselaar worden afgesteld terwijl de transformator in werking is?
Nee. De kraanwisselaar is een spanningsloos type en mag pas worden afgesteld nadat de transformator volledig is uitgeschakeld. Voordat u de kraanpositie wijzigt, moeten altijd de juiste elektrische veiligheidsprocedures worden gevolgd.
Is de transformator aan beide zijden voorzien van MCCB's?
Ja. Deze configuratie integreert MCCB's in de transformatorbehuizing, met bescherming aan de ingangs- en uitgangszijde. De exacte opstelling van de onderbreker moet worden bevestigd aan de hand van de elektrische vereisten van het project voordat u bestelt.
Is er toch een aparte verdeelkast nodig?
In veel installaties kunnen de geïntegreerde MCCB's de behoefte aan een afzonderlijke beschermingsbehuizing verminderen. Lokale elektriciteitsvoorschriften en het algemene distributieontwerp kunnen echter aanvullende beschermings- of schakelapparatuur vereisen.
Is deze 50KVA transformator geschikt voor buitenopstelling?
De behuizing heeft een IP23-classificatie en is bedoeld voor binnen- of voldoende overdekte locaties. Voor volledig blootgestelde buitenomgevingen met zware regen, stof of andere zware omstandigheden kan een hoger beschermingsniveau van de behuizing geschikter zijn.
Welk type wikkelmateriaal wordt gebruikt?
De transformator maakt gebruik van koperen wikkelingen. Koper wordt op grote schaal gekozen voor transformatorwikkelingen vanwege zijn elektrische geleidbaarheid en geschiktheid voor betrouwbare krachtoverbrenging.
Kan de transformator worden aangepast?
Ja. Transformatorconfiguraties kunnen worden besproken op basis van projectvereisten, inclusief elektrische parameters, beveiligingsvoorzieningen, kraaninstellingen, behuizingsvereisten en andere toepassingsspecifieke overwegingen.
Waarom kiezen voor deze transformatorconfiguratie?
Een goed ontworpen transformator moet meer doen dan alleen spanning omzetten. Het moet in het elektrische systeem passen, de installatie vereenvoudigen, passende bescherming bieden en praktisch blijven voor langdurig gebruik. De50KVA droge isolatietransformator met MCCBcombineert een driefasige capaciteit van 50 KVA, spanningsomzetting van 415 V naar 220 V, koperen wikkelingen, klasse F-isolatie, spanningsaanpassing in vijf posities, geïntegreerde MCCB's, IP23 roestvrijstalen behuizingsconstructie, spanningsbewaking en fabriekstesten in één technische oplossing.
Voor kopers die op zoek zijn naar een Chinese transformatorfabrikant die op maat gemaakte droge isolatietransformatoroplossingen kan leveren, biedt GUANGBIAN een praktische optie voor projecten die geïntegreerde bescherming en toepassingsspecifieke configuraties vereisen. Als u specificaties evalueert, een nieuwe elektrische installatie plant of transformatorleveranciers vergelijkt, bekijk dan de 50KVA droge scheidingstransformator met MCCB en bespreek uw projectvereisten rechtstreeks met de fabrikant. Voor spanningsspecificaties, MCCB-configuratie, behuizingsvereisten, testdocumenten of op maat gemaakte transformatoroplossingen,neem contact met ons opom technische begeleiding en een oplossing te ontvangen die is afgestemd op uw toepassing.
