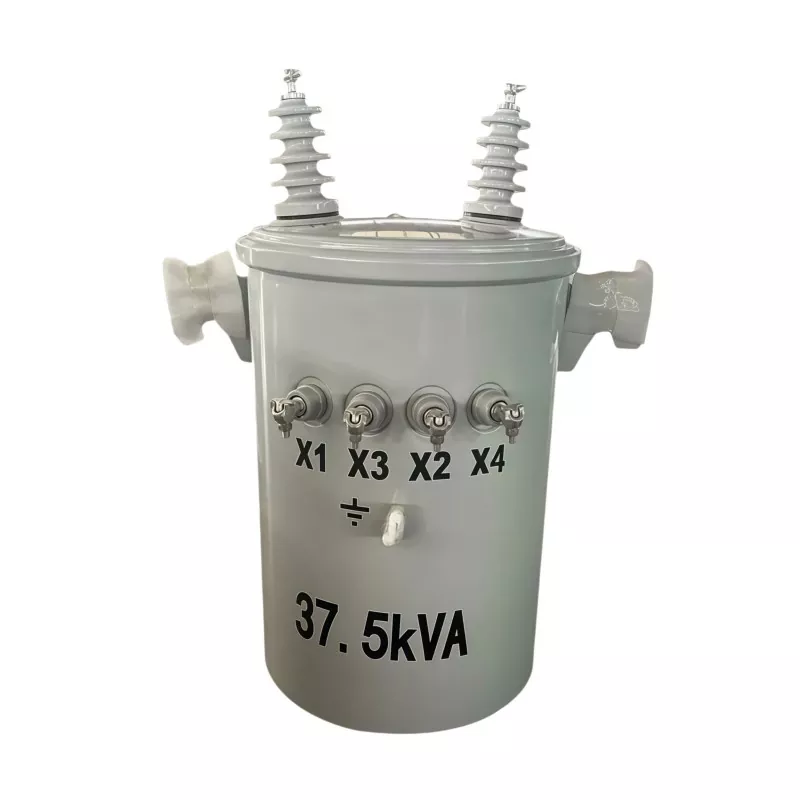

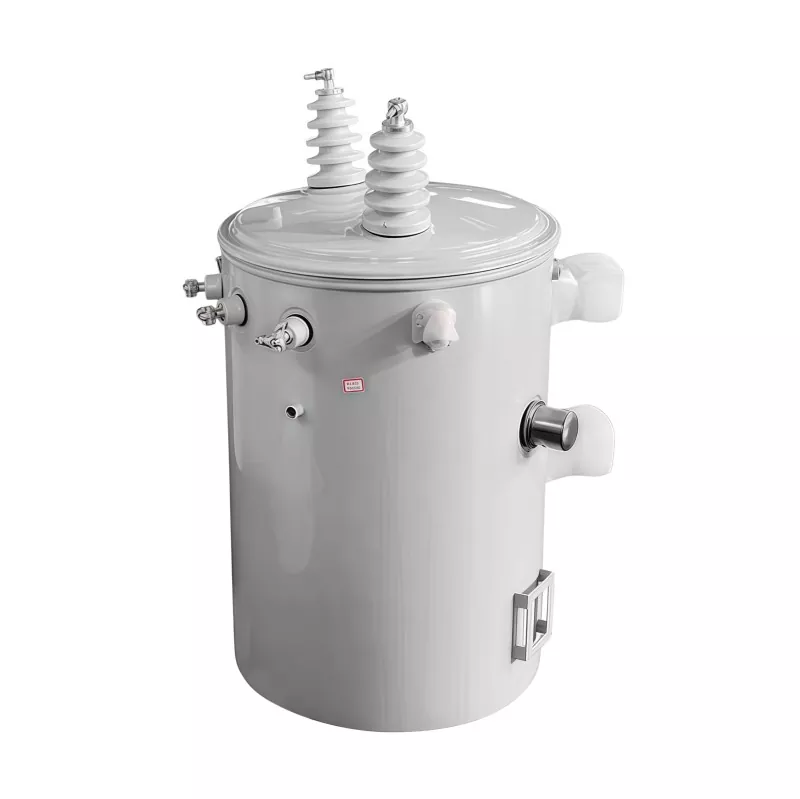

37,5KVA paalgemonteerde transformator

Een op een paal gemonteerde transformator van 37,5 KVA is een elektrische distributietransformator die op elektriciteitspalen is geïnstalleerd om de middenspanningselektriciteit van hoogspanningslijnen terug te brengen naar een lagere bruikbare spanning voor residentiële, commerciële, agrarische en licht-industriële energietoepassingen. Met een nominaal vermogen van 37,5 kilovolt-ampère (KVA) wordt het vaak gebruikt in bovengrondse stroomdistributiesystemen om een ​​stabiele, efficiënte en betrouwbare elektriciteitsvoorziening te bieden in stedelijke en landelijke gebieden. Het compacte, op een paal gemonteerde ontwerp helpt grondruimte te besparen, vereenvoudigt de installatie en ondersteunt kosteneffectieve stroomdistributienetwerken.

Werkingsprincipe

Een op een mast gemonteerde transformator werkt op basis van het principe van elektromagnetische inductie.

Hoogspanningsingang

Midden- of hoogspanningselektriciteit wordt via bovengrondse distributielijnen aan de primaire wikkeling geleverd.

Opwekking van magnetische velden

Wanneer wisselstroom door de primaire wikkeling vloeit, ontstaat er een veranderend magnetisch veld in de transformatorkern.

Transformatie van spanning

Dit magnetische veld induceert spanning in de secundaire wikkeling. Op basis van de windingsverhouding tussen de wikkelingen wordt de spanning verlaagd naar een lager bruikbaar niveau.

Stabiele uitgangstoevoer

De getransformeerde laagspanningselektriciteit wordt vervolgens met stabiele prestaties geleverd aan residentiële, commerciële of industriële gebruikers.

Toepassingen

Een op een paal gemonteerde transformator van 37,5 KVA is ontworpen voor distributiesystemen met lage tot gemiddelde belasting, waarbij middenspanningselektriciteit efficiënt wordt verlaagd naar bruikbare laagspanning voor eindgebruikers. Het wordt veel gebruikt in de volgende scenario's:

Residentiële stroomdistributie

Ideaal voor woonwijken, landhuizen en kleine gemeenschappen, en levert stabiele elektriciteit voor verlichting, huishoudelijke apparaten en dagelijks energieverbruik.

Elektrificatieprojecten op het platteland

Wordt vaak gebruikt bij uitbreiding van het elektriciteitsnet op het platteland en bij stroomvoorzieningssystemen in afgelegen gebieden vanwege de eenvoudige installatie en de lage onderhoudsvereisten.

Agrarische energiesystemen

Geschikt voor boerderijen, irrigatiesystemen, veehouderijen en kassen, voor het aandrijven van waterpompen, motoren en landbouwmachines.

Kleine commerciële voorzieningen

Op grote schaal toegepast in kleine kantoren, winkels, benzinestations, werkplaatsen en opslagfaciliteiten voor een stabiele commerciële elektriciteitsvoorziening.

Licht industriële toepassingen

Gebruikt in kleine fabrieken, verwerkingsateliers en onderhoudsfaciliteiten met een gematigde stroomvraag.

Tijdelijke stroomvoorzieningsprojecten

Gebruikelijk op bouwplaatsen en tijdelijke buitentechnische projecten die een flexibele en betrouwbare stroomverdeling vereisen.

Laten we eens kijken hoe GUANGBIAN er daadwerkelijk een bouwt.

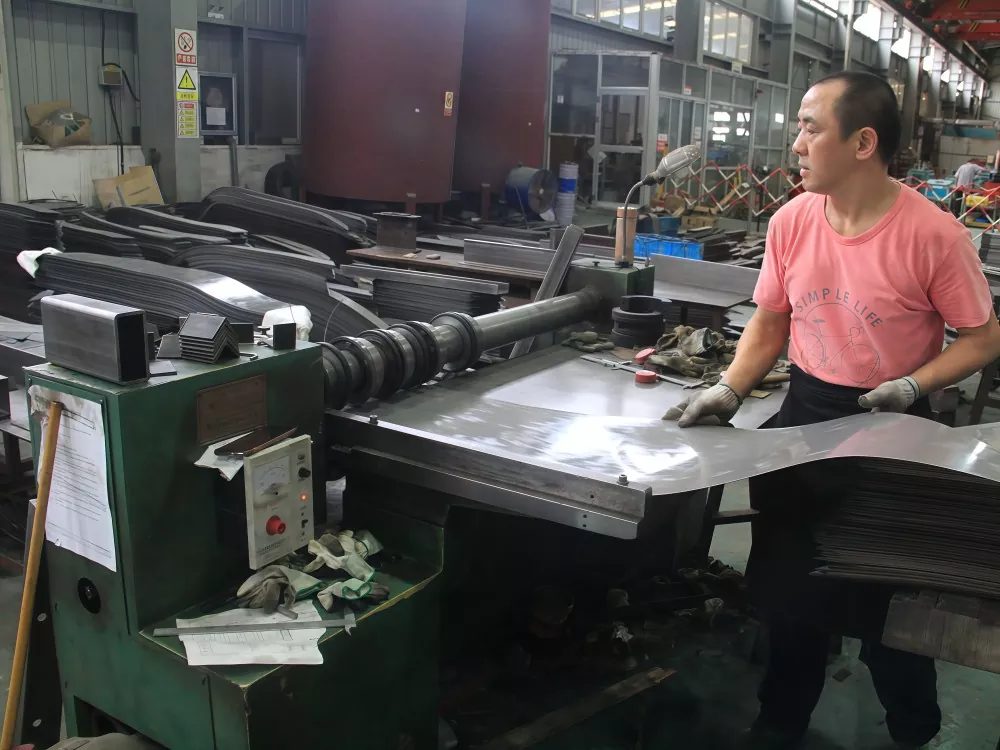

Stap 1: Kernfabricage

De kern begint met korrelgeoriënteerd siliciumstaal. Geweldige magnetische eigenschappen, maar het is broos; je kunt het niet stempelen zoals gewoon staal.

We snijden de platen op specifieke afmetingen en stapelen ze laag voor laag op gespecialiseerde apparatuur. De verbindingen van elke laag zijn verschoven ten opzichte van de onderliggende laag, waardoor luchtspleten in het magnetische pad tot een minimum worden beperkt. Zodra we de beoogde dikte hebben bereikt, wordt de hele stapel stevig vastgeklemd en vacuümgeïmpregneerd om alles op zijn plaats te houden.

Het productieproces van de transformator hangt af van deze stap. Stapelfactor, vlakheid van het oppervlak, klemdruk – als u deze niet overslaat, zullen de verliezen bij nullast de specificaties overschrijden.

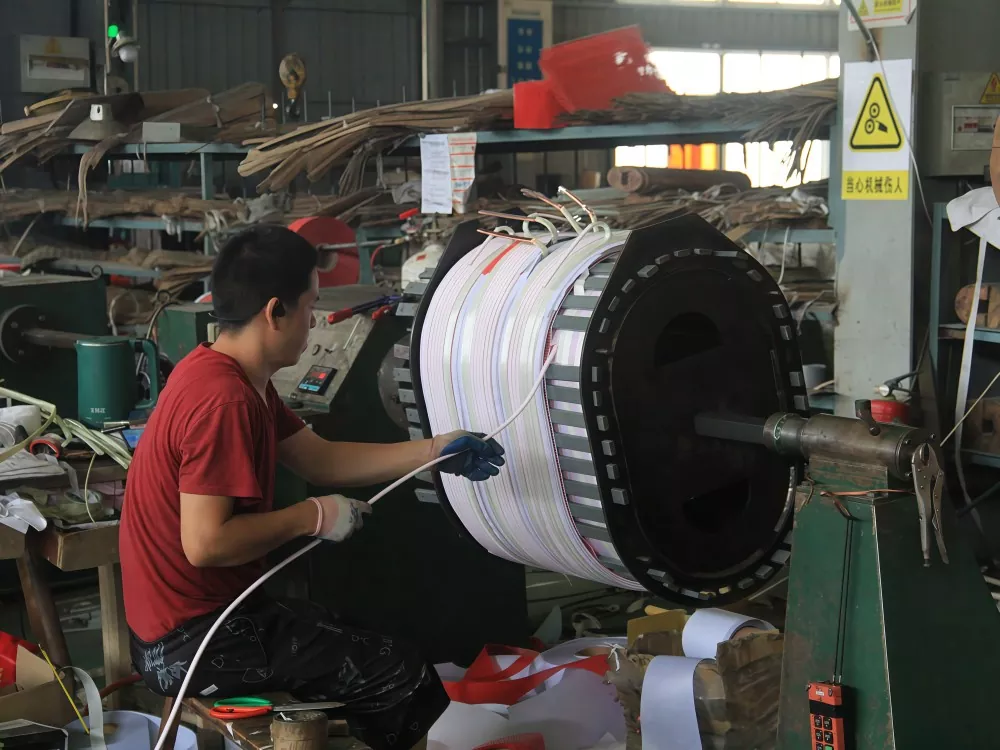

Stap 2: Wikkelen

Dit is waar het cruciaal wordt. De wikkelwerkplaats werkt op gecontroleerde temperatuur en vochtigheid. Operators zitten aan de wikkelmachines en voeren koperdraad beurt voor beurt aan op de spoelvormer, zodat deze gelijkmatig en strak blijft.

De 37,5 kva paalgemonteerde transformator van GUANGBIAN maakt gebruik van puur koperen wikkeling - geen aluminium. We vervaardigen deze in onze fabriek in China, en elk detail is van belang: draaddikte, aantal windingen, gelaagdheidspatroon. Wind te los, de spoel mist mechanische sterkte. Wind te strak, je verplettert de isolatie.

Eenmaal opgewonden, ondergaat de spoel een vacuümimpregnatie. Isolerende vernis sijpelt in elke opening, vergrendelt de windingen op hun plaats en geeft de wikkeling zowel diëlektrische sterkte als een betere warmteafvoer.

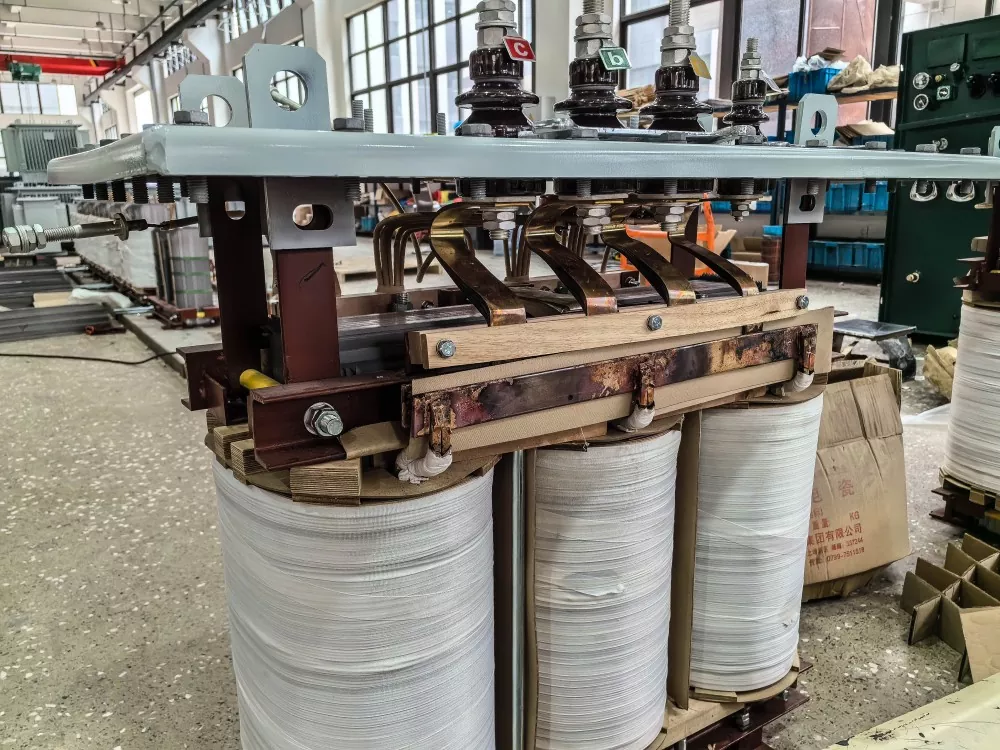

Stap 3: Kern- en spoelmontage

De wondspoelen glijden over de kernpoten. Er worden isolatieafstandhouders geplaatst, kabels worden aangesloten en het hele actieve deel krijgt vorm. De speling tussen de wikkelingen moet aan de norm voldoen - er zijn hier geen kortere wegen.

Eenmaal geassembleerd, ondergaat het actieve onderdeel meteen een fabriekstest van de transformator: het doorstaan ​​van de spanningstest en het meten van de DC-weerstand. Alles wat afwijkend is, zelfs maar een klein beetje, wordt in dit stadium opgevangen.

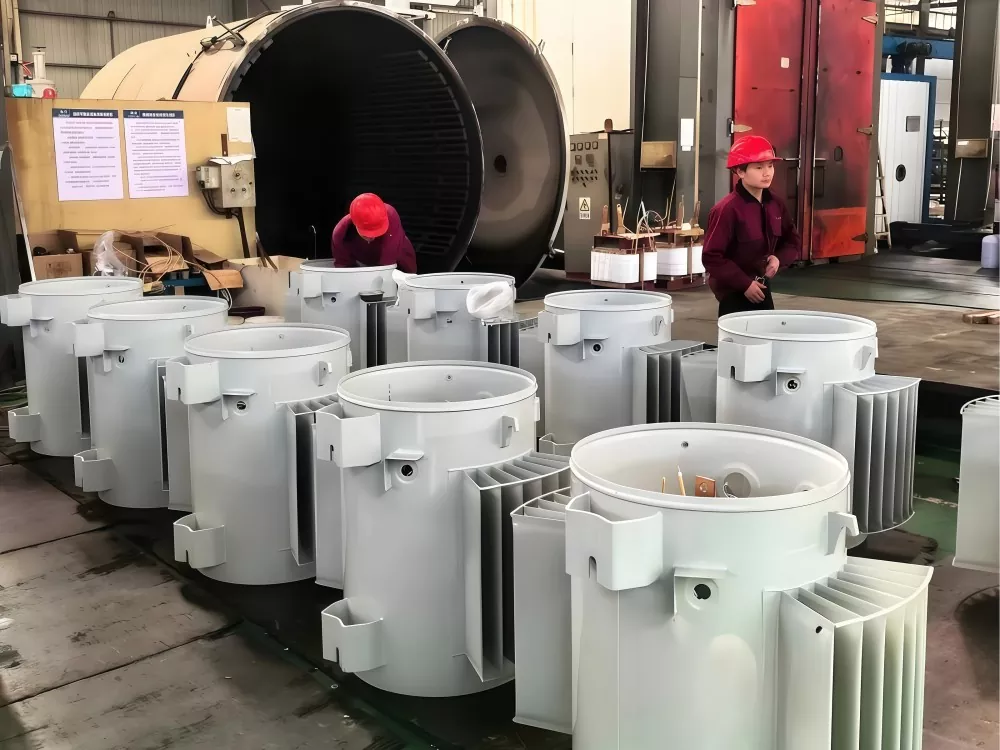

Stap 4: Tankmontage

Actief onderdeel voldoet aan de keuring? Het wordt in de tank neergelaten. De tank is het omhulsel van de transformator, gevuld met isolerende olie die een dubbele functie vervult: diëlektrische barrière en koelvloeistof.

Bij GUANGBIAN gebruiken we hoogwaardige minerale isolatieolie. Gedehydrateerd en ontgast voordat deze erin gaat. De tank zelf is gelast en elke lasnaad wordt met röntgenstraling geïnspecteerd. Geen lekken toegestaan.

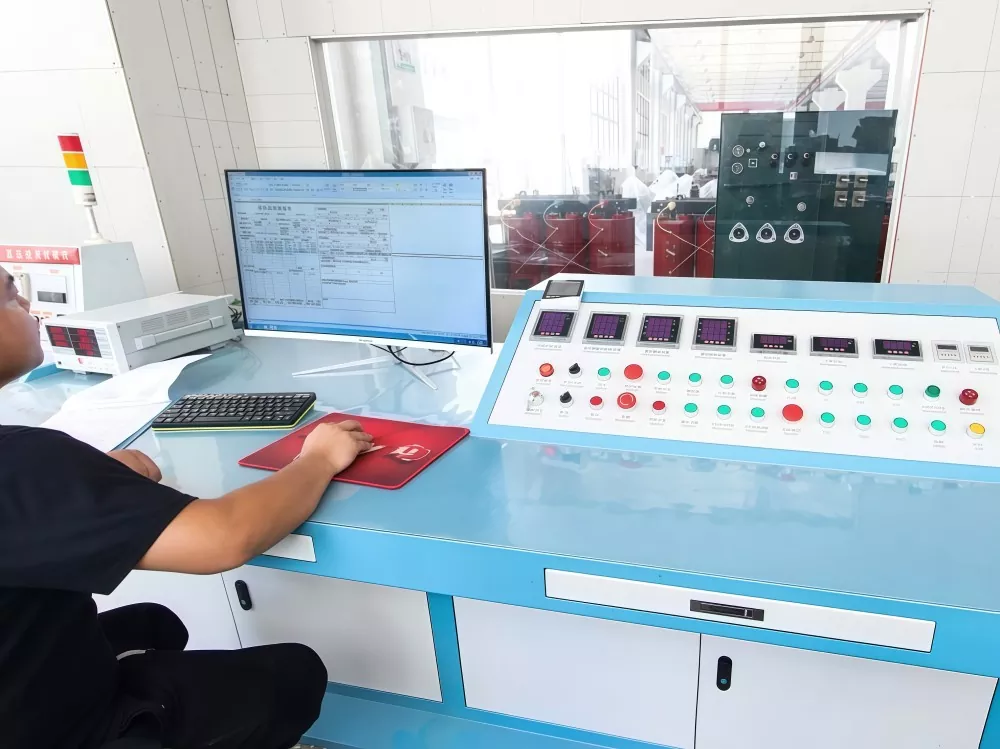

Stap 5: Laatste testen

Voordat een unit de fabriek verlaat, doorloopt deze een volledige testroutine:

Nullasttest: we zetten hem aan zonder dat er iets is aangesloten aan de secundaire kant. Stroom- en verliesmetingen vertellen ons of de kern zich gedraagt. Op een op een paal gemonteerde transformator van 37,5 kva moet het nullastverlies ≤113W of lager bedragen.

Belastingstest: plaats de volledige nominale belasting en bekijk de cijfers. Het belastingsverlies blijft ≤413W en de temperatuurstijging komt niet boven de 65°C.

Bestand tegen spanningstest: 21 kV bij netfrequentie op de HV-wikkeling gedurende één volle minuut. 10 kV aan de LV-zijde. Als de isolatie het houdt, gaan we verder.

Impulsspanningstest: een piek van 60 kV raakt de primaire, 30 kV raakt de secundaire. Dit vertelt u of de koperen wikkeltransformator een echte blikseminslag aankan.

Isolatieolietest: doorslagspanning, vochtgehalte, dissipatiefactor: ze moeten allemaal slagen.

Elke test duidelijk? Dan – en alleen dan – verdient het het fabriekslabel.

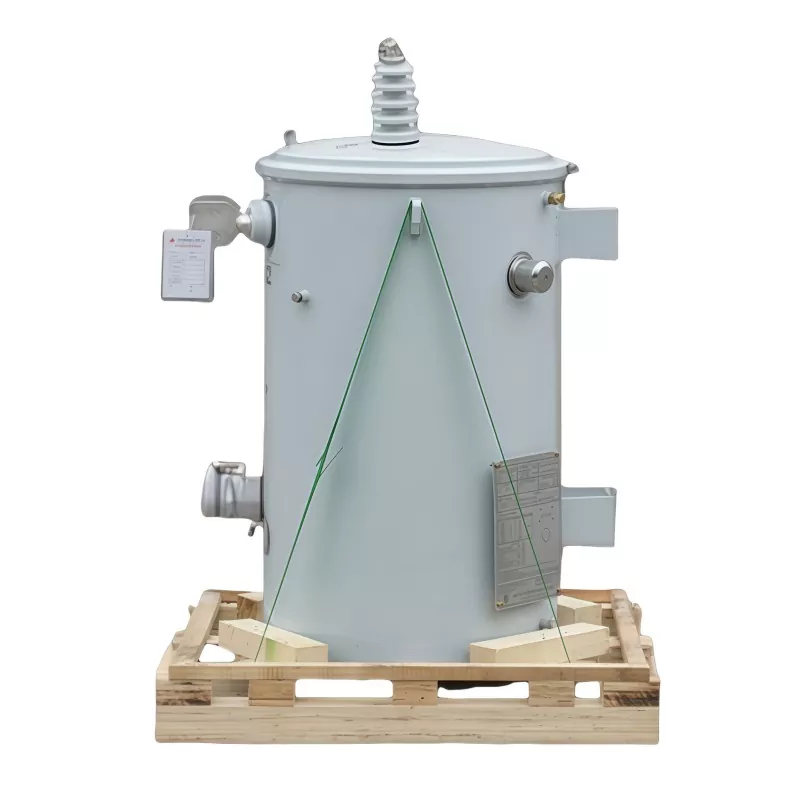

Stap 6: Inpakken en verzenden

Alle testen gehaald? De transformator krijgt een vochtbestendige hoes, wordt op een houten pallet vastgebonden en klaargemaakt voor verzending. Elke GUANGBIAN-eenheid heeft een uniek serienummer, zichtbaar op het naamplaatje en de basis. Traceer dat nummer en je vindt de productiedatum, testgegevens en zelfs welke partij grondstoffen erin is gegaan.

Inmiddels krijg je het beeld. Een 37,5KVA paalgemonteerde transformator is niet alleen maar metaal en draad door elkaar gegooid. Het productieproces van de transformator omvat echt vakmanschap en echte mensen die bij elke stap opletten. Prijs is belangrijk, maar productiecapaciteit en kwaliteitscontrole zijn belangrijker.

Waarom een ​​op een paal gemonteerde transformator gebruiken?

Vergeleken met op de grond gemonteerde transformatoren bieden transformatoren op masten verschillende belangrijke voordelen:

Ruimtebesparende installatie

Geïnstalleerd op elektriciteitspalen, waardoor er geen grondruimte of speciale transformatorruimtes nodig zijn.

Lagere infrastructuurkosten

Verlaagt de bouwkosten door de noodzaak van funderingen, omheiningen of aanvullende civiele werkzaamheden te vermijden.

Efficiënt voor landelijke distributie

Zeer geschikt voor landelijke en afgelegen gebieden waar vaak bovengrondse distributienetwerken worden gebruikt.

Gemakkelijke onderhoudstoegang

Gemonteerd op een handige hoogte voor inspectie, onderhoud en vervanging, waardoor stilstand wordt verminderd.

Verbeterde veiligheid

Verhoogde installatie vermindert het risico op accidenteel contact, vandalisme en milieuschade.

Betrouwbare werking buitenshuis

Ontworpen met weer- en corrosiebestendige eigenschappen voor langdurige buitenprestaties.

Perfect voor bovengrondse stroomnetwerken

Op grote schaal gebruikt in bovengrondse distributiesystemen als een kosteneffectieve en efficiënte energieoplossing.

Wil je het zelf zien? GUANGBIAN produceert in onze fabriek in China en we verwelkomen fabrieksbezoeken. Neem contact op om een ​​rondleiding te plannen.
