Hoe verbetert een 75KVA-paalgemonteerde transformator de stroomverdeling?

Samenvatting van het artikel

Het selecteren van de juiste distributietransformator houdt veel meer in dan het kiezen van een getal als 75KVA. De transformator moet overeenkomen met de primaire spanning, secundaire spanning, faseconfiguratie, verwachte belasting, omgevingsomstandigheden, beschermingseisen, installatiestructuur en toepasselijke elektrische normen. Een goed geselecteerde 75KVA paalgemonteerde transformator kan een efficiënte en praktische oplossing bieden wanneer elektrische energie dichtbij het verbruikspunt moet worden getransformeerd.

In dit artikel onderzoeken we hoe een 75KVA-unit werkt, waarom de compacte, op een paal gemonteerde configuratie nuttig is, hoe de kern- en wikkelmaterialen de prestaties beïnvloeden, wat efficiëntiespecificaties betekenen en hoe projectingenieurs veel voorkomende maat- en installatiefouten kunnen voorkomen. We leggen ook uit hoe Guangbian productie en maatwerk voor verschillende distributienetwerken benadert.

Inhoudsopgave

1. Inzicht in de 75KVA-paalgemonteerde transformator
2. Hoe een 75KVA-paalgemonteerde transformator werkt
3. Capaciteits- en faseconfiguratie
4. Primaire en secundaire spanningsselectie
5. Kern, wikkelingen, isolatie en koeling
6. Belangrijke prestatieparameters
7. Waar een 75KVA-paalgemonteerde transformator wordt gebruikt
8. Hoe u de juiste transformator selecteert
9. Installatie- en onderhoudsoverwegingen
10. Hoe Guangbian Transformer-projecten ondersteunt
11. Veelgestelde vragen
12. Conclusie

Artikeloverzicht

• Definieer het doel en de structuur van een 75KVA-distributietransformator.
• Leg het fundamentele elektromagnetische transformatieproces uit.
• Bespreek capaciteit, fase en spanningscompatibiliteit.
• Onderzoek de materialen en koelmethode die de bedrijfszekerheid beïnvloeden.
• Leg het nullastverlies, het belastingsverlies, de impedantie en de excitatiestroom uit.
• Identificeer geschikte toepassingen en algemene projectvereisten.
• Zorg voor een praktische selectie- en onderhoudschecklist.
• Beantwoord algemene inkoop- en engineeringvragen.

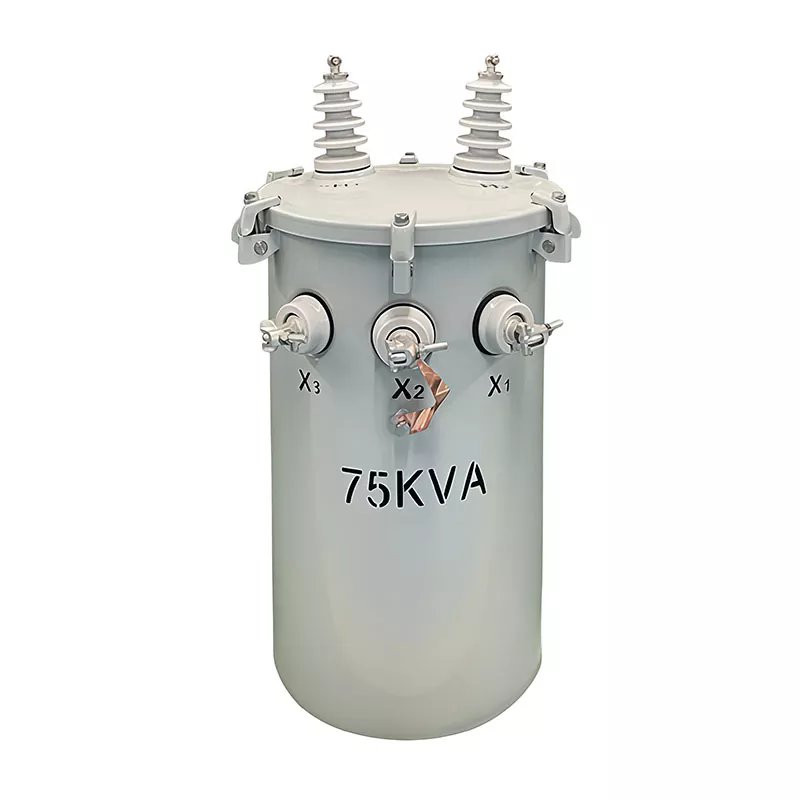

Inzicht in de 75KVA-paalgemonteerde transformator

Een 75KVA paalgemonteerde transformator is een distributietransformator bedoeld om middenspanningselektriciteit terug te brengen naar een lagere spanning die geschikt is voor eindgebruikers. In tegenstelling tot een grote onderstationtransformator die op een fundering is geïnstalleerd, wordt een op een paal gemonteerde eenheid op een elektriciteitspaal of een geschikte bovengrondse distributiestructuur geplaatst. Deze opstelling plaatst de transformator dicht bij de elektrische belasting en minimaliseert de landbehoefte.

De termijn75KVAbeschrijft het schijnbaar vermogen van de transformator. KVA, of kilovolt-ampère, vertegenwoordigt de combinatie van spanning en stroom waarvoor de transformator is ontworpen. Het mag niet worden geïnterpreteerd als een aanbeveling om de unit onder alle omstandigheden continu op het maximale vermogen te laten werken.

Bij praktische distributieplanning houden ingenieurs normaal gesproken rekening met de verwachte vraag, belastingsdiversiteit, toekomstige uitbreiding, omgevingstemperatuur, harmonischen en bedrijfsomstandigheden voordat ze bepalen of 75KVA voldoende capaciteit biedt. Een goede belastingbeoordeling is essentieel omdat zowel aanhoudende overbelasting als onnodige overdimensionering de levenscycluskosten kunnen verhogen.

Guangbian produceert 75KVA paalgemonteerde transformatoroplossingen voor verschillende distributievereisten, inclusief aangepaste spanningsconfiguraties voor internationale markten. Het product is ontworpen voor stroomdistributie buitenshuis en kan worden aangepast aan het elektrische systeem en de projectspecificaties.

Hoe een 75KVA-paalgemonteerde transformator werkt

Het werkingsprincipe is gebaseerd op elektromagnetische inductie. Elektrische energie komt de primaire wikkeling van de transformator binnen met een hogere distributiespanning. De wisselstroom produceert een veranderende magnetische flux in de transformatorkern. Deze magnetische flux induceert spanning in de secundaire wikkeling.

De verhouding tussen de primaire en secundaire wikkelingen bepaalt de spanningstransformatieverhouding. Als de primaire spanning aanzienlijk hoger is dan de secundaire spanning, verlaagt de transformator de spanning terwijl de beschikbare stroom wordt verhoogd op basis van de vermogensrelatie en normale transformatorverliezen.

Een vereenvoudigde bedieningsvolgorde kan als volgt worden begrepen:

1. Middenspanningselektriciteit komt de primaire wikkeling binnen.
2. Wisselstroom zorgt voor een magnetische flux in de kern.
3. De magnetische flux induceert spanning in de secundaire wikkeling.
4. De secundaire wikkeling levert elektrisch vermogen met een lagere spanning.
5. Transformatorolie transporteert warmte weg van de actieve componenten.
6. Beschermende en bewakingscomponenten helpen een veilige werking te ondersteunen.

Omdat de transformator buiten wordt geïnstalleerd, zijn de behuizing, het isolatiesysteem, de afdichting, de corrosieweerstand en de weersbescherming belangrijke onderdelen van de prestaties op de lange termijn. Een technisch correct elektrisch ontwerp vereist nog steeds een passende mechanische en omgevingsbescherming.

Capaciteits- en faseconfiguratie

Capaciteit is een van de eerste specificaties die kopers moeten verifiëren, maar deze moet altijd samen met de faseconfiguratie worden geëvalueerd. Een eenfasige 75KVA-transformator is geschikt voor bepaalde residentiële, verlichtings- en kleine commerciële distributiesystemen, terwijl driefasige apparatuur normaal gesproken wordt geselecteerd wanneer het netwerk driefasige belastingen of industriële stroom vereist.

Een belangrijke fout is de veronderstelling dat elke 75KVA-transformator identieke elektrische kenmerken heeft. De KVA-waarde identificeert alleen de capaciteit. Spanning, fase, frequentie, verbindingsconfiguratie, impedantie, isolatieniveau en toepasselijke normen moeten ook worden gespecificeerd.

Primaire en secundaire spanningsselectie

Spanningscompatibiliteit is van cruciaal belang bij de aanschaf van een op een mast gemonteerde transformator. Een configuratie die is ontworpen voor één netspanning kan bijvoorbeeld niet eenvoudigweg worden aangesloten op een ander netwerk zonder te bevestigen dat het isolatiesysteem, de wikkelopstelling, de accessoires en de nominale waarden geschikt zijn.

Een representatieve Guangbian 75KVA-configuratie maakt gebruik van een primaire spanningsregeling van 4160 Grd Y / 2400V en een secundaire uitgang van 120/240V. Dergelijke waarden zijn toepassingsspecifiek en mogen niet worden behandeld als universele specificaties voor elke 75KVA-transformator.

Tapposities kunnen ook belangrijk zijn als de inkomende spanning varieert. Met een goed geselecteerde aftakkingsconfiguratie kunnen ingenieurs bepaalde voedingsspanningsomstandigheden compenseren, terwijl een geschikte secundaire spanning behouden blijft. Het exacte kranenbereik moet altijd worden bevestigd aan de hand van de projectspecificatie voordat u bestelt.

Kern, wikkelingen, isolatie en koeling

De efficiëntie en levensduur van de transformator zijn sterk afhankelijk van de actieve materialen en de productiekwaliteit. De kern zorgt voor het magnetische pad, terwijl de wikkelingen elektrische energie overbrengen tussen de hoogspannings- en laagspanningszijde.

Guangbian's 75KVA-configuratie maakt gebruik van koperen wikkelingen en korrelgeoriënteerd siliciumstaal voor de kern. Koper heeft een hoge elektrische geleidbaarheid en wordt veel gebruikt waar efficiënte stroomoverdracht en thermische prestaties belangrijk zijn. Korrelgeoriënteerd elektrisch staal helpt magnetische verliezen te verminderen als het op de juiste manier wordt verwerkt en geassembleerd.

De unit maakt gebruik van een in olie ondergedompeld ontwerp met ONAN-koeling, wat Oil Natural, Air Natural betekent. Transformatorolie circuleert op natuurlijke wijze omdat het warmte van de kern en wikkelingen absorbeert. Warmte wordt vervolgens via het tankoppervlak overgedragen aan de omringende lucht. De afwezigheid van geforceerde pompen of ventilatoren kan het koelsysteem vereenvoudigen en het aantal hulpcomponenten verminderen.

In olie ondergedompelde apparatuur vereist echter zorgvuldige aandacht voor de tankintegriteit, afdichting, bussen, olieconditie en milieubescherming. Regelmatige inspectie helpt bij het identificeren van lekkage, corrosie, oververhitting of verslechterende verbindingen voordat deze problemen grote storingen worden.

Belangrijke prestatieparameters

Een gegevensblad van een transformator bevat verschillende waarden die rechtstreeks van invloed zijn op de bedrijfsprestaties. Door deze cijfers te begrijpen, kunnen inkoopteams producten nauwkeuriger vergelijken in plaats van zich alleen op de aankoopprijs te concentreren.

Lagere verliezen kunnen bijdragen aan een betere levenscyclusefficiëntie, vooral voor transformatoren die gedurende lange perioden onder spanning blijven staan. Dit is de reden waarom nullastverlies aandacht verdient, zelfs als de aangesloten belasting gedurende de dag aanzienlijk varieert.

Impedantie is net zo belangrijk voor het systeemontwerp. Het beïnvloedt de spanningsval onder belasting en de beschikbare stroom tijdens fouten. Beveiligingsingenieurs moeten daarom de door de fabrikant geverifieerde impedantiewaarde gebruiken bij het coördineren van stroomopwaartse en stroomafwaartse beveiligingsapparatuur.

Waar een 75KVA-paalgemonteerde transformator wordt gebruikt

Een capaciteit van 75 KVA kan voldoen aan een breed scala aan kleinere distributievereisten. De compacte installatie boven het hoofd maakt hem bijzonder nuttig wanneer de beschikbaarheid van land, de installatiekosten en de nabijheid van de lading belangrijke overwegingen zijn.

• Woongemeenschappen:het leveren van elektriciteit met een lagere spanning aan groepen woningen waar de berekende vraag passend is.
• Landelijke elektrificatie:het ondersteunen van de toegang tot elektriciteit in gebieden waar bovengrondse distributie praktisch blijft.
• Straat- en terreinverlichting:het verzorgen van lokale laagspanningsdistributie voor verlichtingsnetwerken.
• Kleine commerciële faciliteiten:voor winkels, kantoren, dienstgebouwen en andere gematigde elektrische belastingen.
• Scholen en openbare voorzieningen:het bieden van gelokaliseerde distributie waarbij het belastingsprofiel overeenkomt met de capaciteit van de transformator.
• Kleine industriële toepassingen:het ondersteunen van geschikte hulp- of industriële belastingen met een lage vraag.
• Infrastructuurprojecten:het leveren van gelokaliseerde energietransformatie voor geselecteerde publieke en nutsprojecten.

De meest geschikte toepassing hangt af van de daadwerkelijke belastingberekening. Er mag niet voor een transformator worden gekozen simpelweg omdat 75KVA dicht bij het verwachte verbruik lijkt. Er moet allemaal rekening worden gehouden met startstromen, motorbelastingen, seizoensvraag, arbeidsfactor, toekomstige uitbreiding en belastingsdiversiteit.

Hoe u de juiste transformator selecteert

Het kiezen van de juiste 75KVA paalgemonteerde transformator begint met het definiëren van de volledige elektrische omgeving. Met de volgende checklist kunnen kopers kostbare discrepanties tussen specificaties voorkomen.

1. Bereken de verwachte belasting.Bepaal de normale vraag, de piekvraag, de motorstartvereisten en potentiële toekomstige uitbreidingen.
2. Bevestig de primaire spanning.Zorg ervoor dat de transformator aansluit bij het nutsdistributienetwerk.
3. Bevestig de secundaire spanning.Zorg ervoor dat de uitvoer overeenkomt met de aangesloten apparatuur en het lokale elektrische systeem.
4. Kies de juiste faseconfiguratie.Eenfasige en driefasige systemen hebben verschillende toepassingsvereisten.
5. Controleer frequentie.Controleer of de transformator is ontworpen voor de netwerkfrequentie.
6. Bekijk de impedantie.Bevestig de compatibiliteit met foutstroomberekeningen en beveiligingscoördinatie.
7. Isolatievereisten beoordelen.Houd rekening met de systeemspanning en de omgevingsomstandigheden.
8. Houd rekening met de installatieomgeving.Temperatuur, vochtigheid, hoogte, wind, blootstelling aan zout, stof en corrosie kunnen de ontwerpvereisten beïnvloeden.
9. Controleer de toepasselijke normen.Zorg ervoor dat de documentatie en tests van de transformator voldoen aan de eisen van de bestemmingsmarkt.
10. Bespreek maatwerk vóór productie.Een fabrikant moet technische parameters bevestigen in plaats van te vertrouwen op aannames.

Installatie- en onderhoudsoverwegingen

Een correcte installatie is essentieel voor een betrouwbare werking van de transformator. Op palen gemonteerde apparatuur moet worden ondersteund door een geschikte structuur die in staat is het mechanische gewicht en de omgevingskrachten te dragen. Er moet ook rekening worden gehouden met elektrische afstanden, aarding, geleideraansluitingen, beveiligingsapparatuur en toegang voor onderhoud, in overeenstemming met de toepasselijke lokale vereisten.

Voordat de spanning wordt ingeschakeld, moeten technici de informatie op het naamplaatje, de aansluitingen, de aarding, de staat van de isolatie, de mechanische bevestigingen, bussen en beschermende componenten verifiëren. Testprocedures moeten de projectspecificatie en toepasselijke normen volgen.

Na de inbedrijfstelling kunnen routine-inspecties helpen bij het opsporen van zich ontwikkelende problemen. Onderhoudspersoneel moet bijzondere aandacht besteden aan:

• Olielekkage of ongebruikelijke veranderingen in het oliepeil
• Corrosie op de tank, fittingen of bevestigingsmateriaal
• Beschadigde of vervuilde bussen
• Losse elektrische aansluitingen
• Abnormale temperatuurstijging
• Ongebruikelijk geluid of trillingen
• Tekenen van oververhitting of verkleuring
• Toestand van aardverbindingen
• Schade veroorzaakt door zwaar weer of externe impact

In olie ondergedompelde transformatoren vereisen bijzondere aandacht voor lekkagecontrole. Een klein lek mag niet zomaar worden genegeerd, omdat dit kan wijzen op verslechtering van een afdichting, bus, las, pakking of tankonderdeel. Snel onderzoek kan het risico op schade aan apparatuur, serviceonderbrekingen en milieuproblemen verminderen.

Hoe Guangbian Transformer-projecten ondersteunt

Productieconsistentie is vooral belangrijk voor distributietransformatoren, omdat kleine afwijkingen in wikkeling, kernassemblage, isolatie, afdichting of testen de veldprestaties op de lange termijn kunnen beïnvloeden. Guangbian volgt een meerfasig productieproces voor zijn 75KVA-paalgemonteerde transformatoroplossingen.

De productieworkflow omvat kernverwerking, wikkelproductie, tankfabricage en lassen, vacuümdrogen, assemblage, olie vullen en afdichten, elektrisch testen, eindinspectie en verpakking. Elke fase behandelt een ander aspect van de betrouwbaarheid van de transformator.

Guangbian biedt ook op maat gemaakte transformatoroplossingen voor verschillende markten en distributiesystemen. Voor projecten die specifieke spanningsconfiguraties, fase-opstellingen, normen, accessoires of documentatie vereisen, moeten de technische vereisten worden bevestigd voordat de productie begint.

Veelgestelde vragen

Wat betekent 75KVA op een transformator?

75KVA is het schijnbaar vermogen van de transformator. Het beschrijft de elektrische capaciteit van de transformator in plaats van de hoeveelheid energie die deze altijd zal verbruiken. De werkelijke bedrijfsbelasting is afhankelijk van de aangesloten apparatuur, arbeidsfactor, belastingsprofiel en systeemomstandigheden.

Is een 75KVA-transformator geschikt voor stroomdistributie in woningen?

Het kan geschikt zijn voor residentiële distributie als de berekende vraag compatibel is met de capaciteit en elektrische configuratie van de transformator. Ingenieurs moeten rekening houden met het aantal consumenten, de piekvraag, de diversiteit, de motorbelasting, verwarmings- en koelapparatuur en potentiële toekomstige groei.

Welke secundaire spanning kan een 75KVA-paalgemonteerde transformator leveren?

De secundaire spanning wordt niet alleen bepaald door de 75KVA-waarde. Het moet worden gespecificeerd in overeenstemming met het elektrische systeem van de bestemming. Een representatieve Guangbian-configuratie biedt een secundaire uitgang van 120/240 V, maar voor verschillende markten kunnen andere spanningsconfiguraties vereist zijn.

Waarom wordt koper gebruikt voor transformatorwikkelingen?

Koper zorgt voor een hoge elektrische geleidbaarheid en goede thermische prestaties. Deze eigenschappen maken het tot een veelgebruikt wikkelmateriaal voor distributietransformatoren waarbij betrouwbare stroomoverdracht en efficiënte werking belangrijk zijn.

Wat is ONAN-koeling?

ONAN betekent Olie Natuurlijk, Lucht Natuurlijk. Transformatorolie circuleert op natuurlijke wijze terwijl het warmte uit de kern en wikkelingen absorbeert, terwijl warmte van de transformatortank naar de omringende lucht wordt overgedragen zonder geforceerde pompen of ventilatoren.

Wat moet worden gecontroleerd voordat u een 75KVA-transformator aanschaft?

Kopers moeten de nominale capaciteit, fase, primaire spanning, secundaire spanning, frequentie, impedantie, isolatievereisten, koelmethode, installatieomgeving, toepasselijke normen, accessoires, testvereisten en leveringsdocumentatie bevestigen.

Kan Guangbian een 75KVA-paalgemonteerde transformator aanpassen?

Guangbian kan op maat gemaakte transformatoroplossingen bieden op basis van projectvereisten. Klanten moeten gedetailleerde elektrische specificaties en vereisten van de bestemmingsmarkt verstrekken, zodat het technische team de juiste configuratie kan bepalen.

Hoe kan de levensduur van een masttransformator worden verbeterd?

De juiste afmetingen, correcte installatie, geschikte bescherming, juiste belasting, regelmatige inspectie, effectieve aarding en snelle aandacht voor abnormale temperaturen, lawaai, olielekkage of elektrische omstandigheden kunnen allemaal bijdragen aan een betrouwbare werking op de lange termijn.

Conclusie

Een 75KVA paalgemonteerde transformator kan een effectieve oplossing zijn voor gelokaliseerde middenspannings- naar laagspanningsstroomdistributie wanneer de elektrische en mechanische specificaties correct zijn afgestemd op het project. De bovengrondse installatie kan de behoefte aan land verminderen, terwijl een in olie ondergedompeld ONAN-koelsysteem een ​​eenvoudige benadering van warmtebeheer voor buitentoepassingen biedt.

Capaciteit alleen mag echter nooit bepalend zijn voor de aankoopbeslissing. Primaire en secundaire spanning, faseconfiguratie, frequentie, impedantie, verliezen, isolatie, omgevingsomstandigheden, installatiestructuur, bescherming en toepasselijke normen hebben allemaal invloed op de betrouwbaarheid van een transformator in het veld.

Guangbiancombineert ervaring in de productie van transformatoren met op maat gemaakte productoplossingen voor verschillende distributienetwerken en internationale toepassingen. Van de productie van de kern en de wikkelingen tot de fabricage van tanks, het drogen, het vullen van olie, het elektrisch testen en de eindinspectie: elke fase draagt ​​bij aan de betrouwbaarheid van de voltooide transformator.
