Hoe kan een op een paal gemonteerde transformator van 37,5 KVA de betrouwbare stroomverdeling verbeteren

Guangbianlevert de37,5KVA paalgemonteerde transformatorvoor bovengrondse distributiesystemen voor huishoudelijke, agrarische, commerciële en licht industriële belastingen. Deze transformator is ontworpen voor praktisch gebruik buitenshuis en combineert een compacte installatie op een paal, koperen wikkelingen, olie-isolatie, gecontroleerde productie en fabriekstesten om een ​​stabiele middenspannings- tot laagspanningsstroomdistributie te ondersteunen.

Een op een paal gemonteerde transformator van 37,5 KVA is een distributietransformator die is ontworpen om middenspanningselektriciteit van bovengrondse lijnen terug te brengen naar een lagere spanning die geschikt is voor eindgebruikers. Zijn nominale capaciteit van 37,5 KVA maakt hem geschikt voor relatief gematigde elektrische belastingen waarbij een compacte, verhoogde transformatorinstallatie de voorkeur heeft. In dit artikel wordt uitgelegd hoe de transformator werkt, waar deze wordt gebruikt, welke technische factoren de prestaties beïnvloeden, hoe deze wordt vervaardigd en getest, en waarom installatie op een paal praktisch kan zijn voor moderne bovengrondse distributienetwerken.

Inhoudsopgave

Wat is een 37,5KVA-paalgemonteerde transformator?

Hoe werkt een op een paal gemonteerde transformator van 37,5 KVA?

Waar wordt een op een paal gemonteerde transformator van 37,5 KVA gebruikt?

Wat zijn de belangrijkste kenmerken?

Hoe wordt de transformator vervaardigd?

Welke tests moeten kopers overwegen?

Waarom kiezen voor een op een paal gemonteerde distributietransformator?

Hoe moeten kopers de juiste transformator selecteren?

Veelgestelde vragen

Conclusie

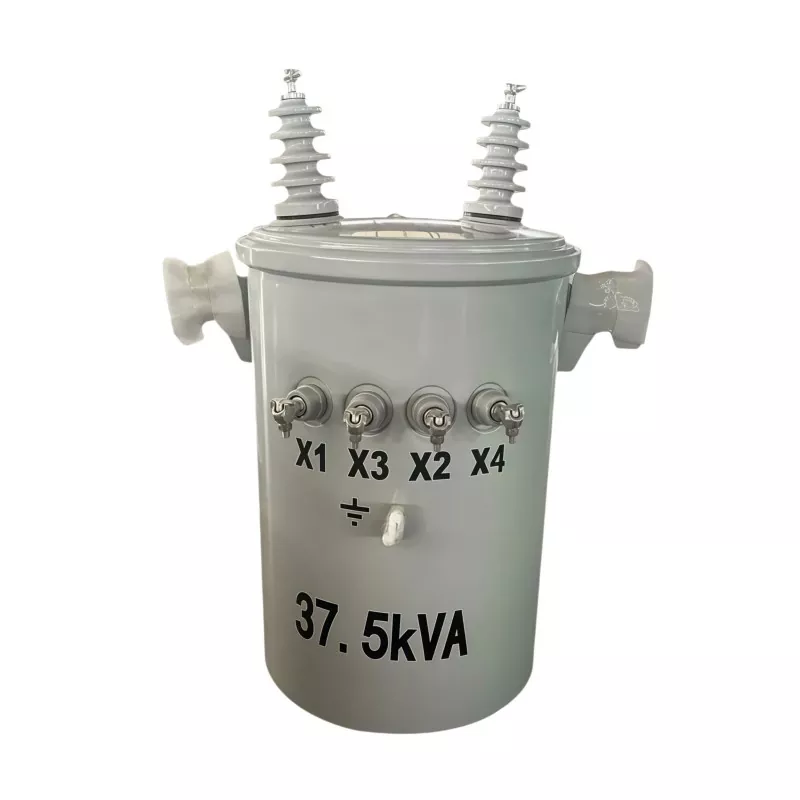

Wat is een 37,5KVA-paalgemonteerde transformator?

Een op een paal gemonteerde transformator van 37,5 KVA is een elektrisch verdeelapparaat dat op een elektriciteitspaal of een vergelijkbare bovengrondse draagstructuur wordt geïnstalleerd. De primaire functie ervan is het terugbrengen van middenspanningselektriciteit van een bovengrondse distributielijn naar een lagere spanning die kan worden gebruikt door residentiële, agrarische, commerciële en licht-industriële consumenten.

Het vermogen van 37,5 KVA vertegenwoordigt het schijnbare vermogen van de transformator. In de praktische distributieplanning kan deze capaciteit geschikt zijn voor netwerken met een matige vraag waarbij een grotere transformator onnodige capaciteit zou introduceren, terwijl een kleinere eenheid overbelast zou kunnen raken.

De op een paal gemonteerde configuratie biedt ook een praktisch alternatief voor op de grond gemonteerde apparatuur. Doordat de transformator verhoogd ligt, kan waardevolle grondruimte beschikbaar blijven voor wegen, gebouwen, agrarische activiteiten of andere infrastructuur.

Voor kopers die verschillende transformatorconfiguraties onderzoeken, bieden de stroomtransformatoroplossingen van Guangbian aanvullende informatie over opties voor olie-ondergedompelde, droge en op palen gemonteerde transformatoren.

Hoe werkt een op een paal gemonteerde transformator van 37,5 KVA?

Het werkingsprincipe is gebaseerd op elektromagnetische inductie. Hoewel de apparatuur compact is, hangt de werking ervan af van gecoördineerde prestaties tussen de magnetische kern, de primaire wikkeling, de secundaire wikkeling, het isolatiesysteem en het koelmedium.

1. Middenspanningsingang

Elektrische energie komt van een bovengronds distributienetwerk en komt in de primaire wikkeling van de transformator terecht. De exacte ingangs- en uitgangsspanningsconfiguratie is afhankelijk van de projectvereisten en de toepasselijke nutsnormen.

2. Generatie van magnetische velden

Wisselstroom die door de primaire wikkeling vloeit, creëert een veranderend magnetisch veld in de transformatorkern. Korrelgeoriënteerd elektrisch staal wordt vaak gebruikt in distributietransformatorkernen omdat de magnetische eigenschappen de kernverliezen helpen beheersen.

3. Spanningstransformatie

Het veranderende magnetische veld induceert spanning in de secundaire wikkeling. De windingsverhouding tussen de primaire en secundaire wikkelingen bepaalt de spanningstransformatierelatie, waardoor de middenspanningsvoeding kan worden teruggebracht tot een bruikbare lagere spanning.

4. Laagspanningsstroomvoorziening

De getransformeerde elektriciteit wordt vervolgens via het laagspanningsdistributienetwerk aan aangesloten belastingen geleverd. Een juiste maatvoering van de transformator helpt aanvaardbare bedrijfsomstandigheden te handhaven en onnodige capaciteits- en energieverliezen te vermijden.

Waar wordt een op een paal gemonteerde transformator van 37,5 KVA gebruikt?

De capaciteit van 37,5 KVA is vooral relevant voor distributiesystemen met een lage tot matige elektriciteitsvraag. Typische toepassingen zijn onder meer:

• Residentiële distributie:Het leveren van woningen, landelijke woonclusters en kleine gemeenschappen.
• Landelijke elektrificatie:Ondersteuning van netwerkuitbreiding in gebieden waar overheaddistributie veel wordt gebruikt.
• Agrarische faciliteiten:Levert stroom voor irrigatiepompen, boerderijgebouwen, veehouderijen en kasapparatuur.
• Kleine commerciële gebouwen:Ondersteuning van winkels, kantoren, werkplaatsen, opslagfaciliteiten en soortgelijke gebouwen.
• Lichte industriële belastingen:Het leveren van kleinere verwerkingsfaciliteiten en onderhoudswerkplaatsen met een gematigde vraag.
• Tijdelijke projecten:Het leveren van elektrische distributie buitenshuis voor geselecteerde bouw- of technische toepassingen.

Voordat ingenieurs een transformator specificeren, moeten ze de werkelijke en verwachte belastingsvraag berekenen in plaats van apparatuur uitsluitend op basis van de nominale capaciteit te selecteren.

Wat zijn de belangrijkste kenmerken van een 37,5KVA-paalgemonteerde transformator?

Verschillende constructie- en prestatiekenmerken beïnvloeden de geschiktheid van een op een mast gemonteerde transformator voor een buitendistributieproject.

Voor inkoopteams moeten deze kenmerken worden geëvalueerd samen met de vereiste spanningsverhouding, frequentie, faseconfiguratie, isolatieniveau, omgevingsomstandigheden, toepasselijke normen en nutsspecificaties.

Hoe wordt de transformator vervaardigd?

De productiekwaliteit heeft een directe relatie met de betrouwbaarheid van de transformator. Voor een paalgemonteerde eenheid van 37,5 KVA omvat het productieproces meerdere gecontroleerde fasen in plaats van eenvoudigweg een tank, kern en wikkelingen te assembleren.

Kernfabricage

De kern is vervaardigd uit elektrische staalplaten die op gecontroleerde afmetingen zijn gesneden en tot een magnetisch circuit zijn samengevoegd. Een juiste stapeling, verbindingsopstelling, oppervlakteconditie en klemdruk helpen magnetische verliezen en mechanische stabiliteit onder controle te houden.

Precisiewikkeling

De wikkelfase bepaalt belangrijke elektrische en mechanische kenmerken. De productinformatie van Guangbian specificeert zuiver koperen wikkelingen voor zijn 37,5KVA-eenheid. De geleidergrootte, het aantal windingen, de wikkelspanning, de laagopstelling en het isolatiesysteem moeten allemaal zorgvuldig worden gecontroleerd.

Na het wikkelen kan vacuümimpregneren ertoe bijdragen dat isolatiemateriaal ruimtes binnen de spoel binnendringt en de mechanische fixatie, diëlektrische prestaties en warmteoverdracht verbetert.

Kern- en spoelassemblage

De afgewerkte spoelen worden geassembleerd met de transformatorkern, isolatiecomponenten en elektrische aansluitingen. De juiste afstanden tussen onder spanning staande componenten zijn essentieel voor de isolatieprestaties en een veilige werking.

Tankmontage

Het actieve deel wordt in de transformatortank geïnstalleerd en ondergedompeld in isolatieolie. De olie dient zowel als elektrisch isolatiemedium als als koelmedium. Guangbian's gepubliceerde productie-informatie stelt dat minerale isolatieolie wordt gedehydrateerd en ontgast voordat deze wordt gevuld, terwijl tanklassen worden geïnspecteerd op integriteit.

Welke tests moeten kopers overwegen?

Fabriekstesten zijn een belangrijk onderdeel van de aanschaf van transformatoren, omdat de elektrische prestaties niet op betrouwbare wijze kunnen worden beoordeeld op basis van het uiterlijk alleen. Volgens de gepubliceerde productinformatie van Guangbian ondergaat de 37,5KVA-eenheid vóór verzending verschillende tests.

• Testen zonder belasting:Controleert kerngerelateerde stroom en verliezen onder nullastomstandigheden.
• Belastingtesten:Evalueert belastingverliezen en temperatuurstijgingsprestaties onder nominale bedrijfsomstandigheden.
• Bestand tegen spanningstesten:Controleert het isolatievermogen ten opzichte van gespecificeerde testspanningen op netfrequentie.
• Impulsspanning testen:Helpt bij het beoordelen van het vermogen van het isolatiesysteem om tijdelijke overspanningsomstandigheden te weerstaan.
• Testen van isolatieolie:Evalueert eigenschappen zoals doorslagspanning en vochtgerelateerde kenmerken.
• DC-weerstandsmeting:Helpt bij het identificeren van afwijkingen in de wikkelingsweerstand en elektrische verbindingen.

Voor projectaanbestedingen moeten kopers het toepasselijke testrapport opvragen en bevestigen dat de testvereisten overeenkomen met de normen van het land van bestemming en de technische specificaties van het plaatselijke nutsbedrijf.

Waarom kiezen voor een op een paal gemonteerde distributietransformator?

Op palen gemonteerde transformatoren zijn bijzonder praktisch wanneer het distributienetwerk al afhankelijk is van bovengrondse geleiders. Hun verhoogde configuratie kan verschillende technische en infrastructuurvoordelen bieden.

• Efficiënt ruimtegebruik:Voor de transformator is geen grote installatieruimte op grondniveau nodig.
• Compatibiliteit met bovengrondse netwerken:De configuratie sluit op natuurlijke wijze aan op bovengrondse distributielijnen.
• Verminderde civiele vereisten:Vergeleken met sommige grondinstallaties zijn mogelijk minder speciale grondconstructies vereist.
• Praktische landelijke inzet:De configuratie is geschikt voor het uitbreiden van distributienetwerken over verspreide gemeenschappen.
• Geschikt voor buiten:De weerbestendige constructie ondersteunt blootgestelde bedrijfsomstandigheden.
• Toegankelijk onderhoud:Het nutspersoneel kan de apparatuur inspecteren en onderhouden met behulp van de juiste veiligheidsprocedures.

De installatie moet echter altijd voldoen aan de lokale elektriciteitsvoorschriften, vereisten voor paalbelasting, vrije ruimte, aardingsregels, beschermingsvereisten en nutsvoorzieningen. De selectie van transformatoren moet daarom worden geïntegreerd in het algehele distributieontwerp en niet worden behandeld als een geïsoleerde aankoopbeslissing.

Hoe moeten kopers de juiste transformator selecteren?

Het kiezen van een 37,5KVA-transformator houdt meer in dan alleen het bevestigen van het KVA-nummer. Inkoopingenieurs moeten de volledige elektrische en milieuvereisten beoordelen voordat ze een bestelling plaatsen.

1. Bevestig de lading:Bereken de huidige vraag en een redelijke toekomstige groei.
2. Bevestig de spanningsvereisten:Specificeer de primaire en secundaire spanningen volgens het distributiesysteem.
3. Controleer faseconfiguratie:Bepaal of het project eenfasige of driefasige apparatuur vereist.
4. Beoordelingsfrequentie:Bevestig de compatibiliteit met de lokale elektriciteitsnetfrequentie.
5. Evalueer de installatieomstandigheden:Houd rekening met de omgevingstemperatuur, hoogte, vochtigheid, vervuiling, wind en blootstelling.
6. Beveiligingsvereisten verifiëren:Coördineer zekeringen, overspanningsbeveiliging, aarding en andere beschermende apparatuur.
7. Technische documentatie aanvragen:Bekijk tekeningen, naamplaatinformatie, testrapporten en toepasselijke normen.
8. Beoordeel de capaciteiten van leveranciers:Denk aan productie-ervaring, inspectieprocedures, traceerbaarheid, leveringsmogelijkheden en after-salesondersteuning.

Een betrouwbare leverancier van transformatoren moet deze parameters vóór de productie kunnen bespreken, zodat de uiteindelijke configuratie aansluit bij het daadwerkelijke project en niet afhankelijk is van een generieke specificatie.

Veelgestelde vragen

Wat betekent 37,5KVA op een transformator?

37,5KVA is het nominale schijnbaar vermogen van de transformator. Het geeft het elektrische laadvermogen aan onder de gespecificeerde bedrijfsomstandigheden en moet samen met de spanning, arbeidsfactor, omgevingsomstandigheden en toepasselijke ontwerpvereisten in aanmerking worden genomen.

Waar kan een paaltransformator van 37,5 KVA worden geïnstalleerd?

Het kan worden gebruikt in geschikte bovengrondse distributiesystemen die woongemeenschappen, plattelandsgebieden, boerderijen, kleine commerciële voorzieningen, lichte industriële locaties en geselecteerde tijdelijke energieprojecten bedienen.

Waarom zijn koperen wikkelingen belangrijk?

Koper biedt een hoge elektrische geleidbaarheid en goede mechanische eigenschappen voor transformatorwikkelingen. De juiste afmetingen van de geleider en een gecontroleerde wikkelspanning zijn ook essentieel, dus het wikkelmateriaal mag niet onafhankelijk van het volledige wikkelontwerp worden beoordeeld.

Is een paaltransformator geschikt voor ieder project?

Nee. De geschiktheid hangt af van de belastingsvereisten, spanningsniveaus, netwerkconfiguratie, installatieomgeving, nutsnormen, laadvermogen van palen, veiligheidsafstanden en lokale elektrische regelgeving. Een gekwalificeerde elektrotechnisch ingenieur moet de definitieve specificatie bevestigen.

Wat moet ik aanvragen bij een transformatorfabrikant?

Kopers moeten overwegen om technische tekeningen, gegevens op het typeplaatje, routinematige testdocumentatie, toepasselijke normen, installatie-informatie, garantievoorwaarden, verpakkingsdetails en leveringsspecificaties aan te vragen. Bij projectinkoop kunnen traceerbaarheid en gedocumenteerde fabriekstesten ook waardevol zijn.

Conclusie

Een op een paal gemonteerde transformator van 37,5 KVA biedt een praktische manier om de middenspanningselektriciteit terug te dringen voor distributietoepassingen met matige belasting en tegelijkertijd efficiënt gebruik te maken van de bovengrondse infrastructuur. De prestaties zijn afhankelijk van het volledige technische systeem, inclusief kernconstructie, kwaliteit van de koperwikkeling, isolatie, koeling, tankintegriteit, fabriekstesten en correcte installatie. Guangbian produceert op masten gemonteerde transformatoren in China en ondersteunt wereldwijde kopers met fabrieksgerichte inkoop- en transformatoroplossingen. Als u een elektrificatieproject op het platteland, een nutsdistributiesysteem, een landbouwenergienetwerk of een commerciële toepassing plant,neem contact met ons opom de vereiste spanning, capaciteit, installatievoorwaarden, testvereisten en op maat gemaakte transformatoroplossing voor uw project te bespreken.
