150KVA droge isolatietransformator

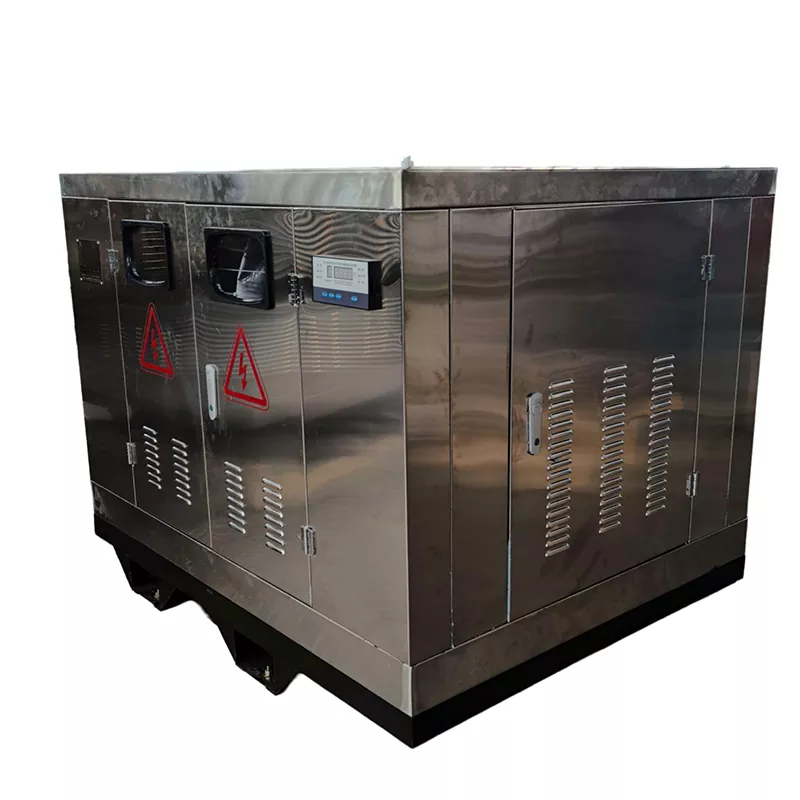

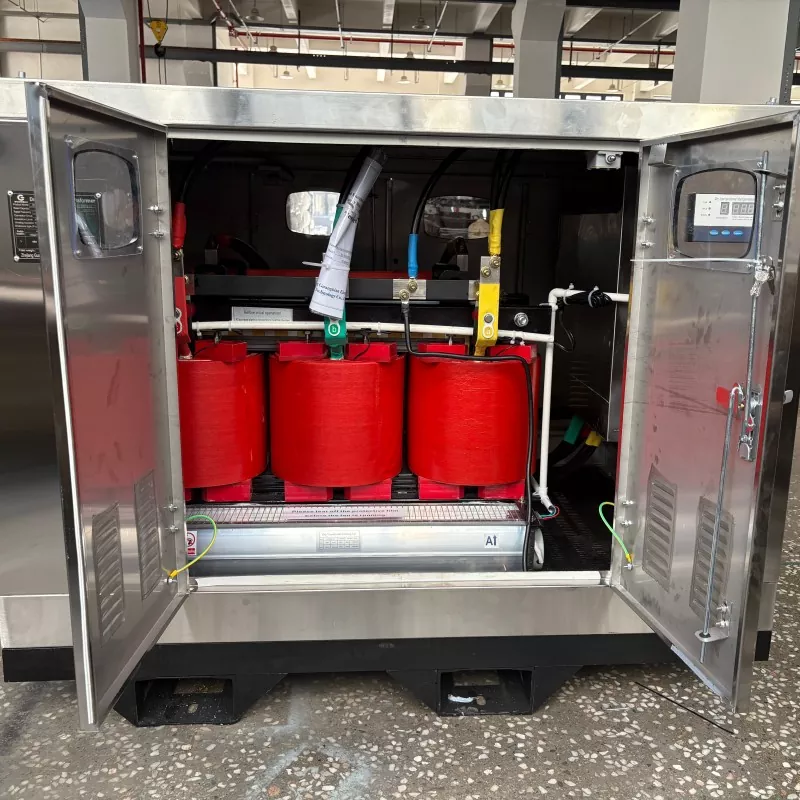

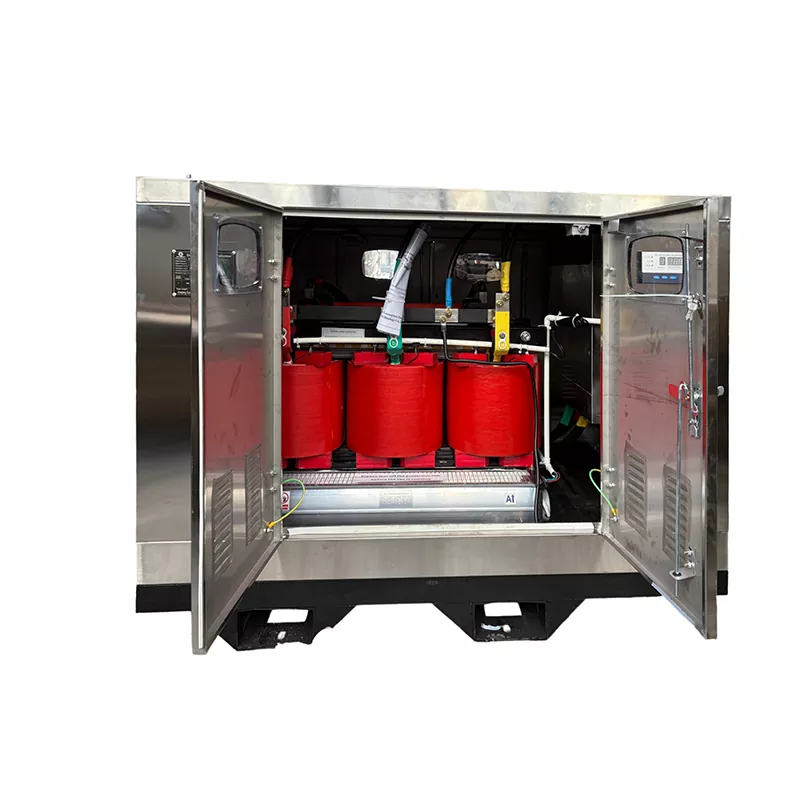

GUANGBIAN produceert deze 150KVA droge isolatietransformator voor toepassingen die elektrische isolatie en laagspanningsdistributie vereisen. De hier getoonde unit is gebouwd voor een bouwproject in Saoedi-Arabië en is geconfigureerd met een roestvrijstalen behuizing, IP43-bescherming, volledig koperen wikkelingen, Delta-Star (Δ-Y) aansluiting, automatische ventilatorkoeling en twee extra MCCB's.

De laagspanningszijde levert 400V driefasige en 230V eenfasige stroom. Hierdoor kunnen driefasige bouwapparatuur en eenfasige hulpbelastingen worden gevoed vanuit dezelfde transformator, afhankelijk van de belastingberekening van de locatie en het ontwerp van de elektrische distributie.

Configuratie voor 400V- en 230V-belastingen

De 400V driefasige voeding kan worden gebruikt voor apparatuur zoals kranen, betonmixers, lasmachines, pompen en andere driefasige machines. De 230V-voeding is geschikt voor verlichting, kantoorapparatuur, draagbaar gereedschap, airconditioningunits en andere eenfasige belastingen.

Op een bouwplaats kan het gebruik van één transformator voor beide soorten belastingen de distributieregeling vereenvoudigen. Het vermogen van 150 kVA betekent echter niet dat elke aangesloten belasting tegelijkertijd op het volledige nominale vermogen kan werken. Bij de selectie van transformatoren moet rekening worden gehouden met de maximale vraag van de locatie, de startstroom van de motor, de belastingsfactor, de arbeidsfactor en de verwachte combinatie van belastingen.

De transformator maakt gebruik van volledig koperen wikkelingen. Koper heeft een lagere elektrische weerstand dan aluminium, dus geleiderverliezen kunnen worden beheerst door de juiste afmetingen van de geleiders en het juiste wikkelingsontwerp. Voor installaties in warme klimaten is het wikkelmateriaal slechts een deel van het thermische ontwerp; omgevingstemperatuur, isolatiesysteem, ventilatie, belasting en koelmethode moeten ook in overweging worden genomen.

Voor de primaire en secundaire wikkelingen wordt de Delta-Star (Δ-Y) aansluiting gebruikt. De met een ster verbonden laagspanningszijde biedt een neutraal punt voor de eenfasige voeding van 230 V, terwijl de Delta-wikkeling een pad biedt voor drievoudige harmonische stromen om binnen de wikkeling te circuleren. De neutrale aardingsopstelling moet het elektrische ontwerp van het project en de toepasselijke lokale vereisten volgen.

Koeling en behuizing

Temperatuursensoren worden gebruikt om de wikkelingstemperatuur te bewaken. Wanneer de vooraf ingestelde temperatuur wordt bereikt, beginnen de automatische koelventilatoren de warmteafvoer te vergroten. Dit is handig voor installaties waar de belasting tijdens bedrijf verandert of waar de omgevingstemperatuur relatief hoog is.

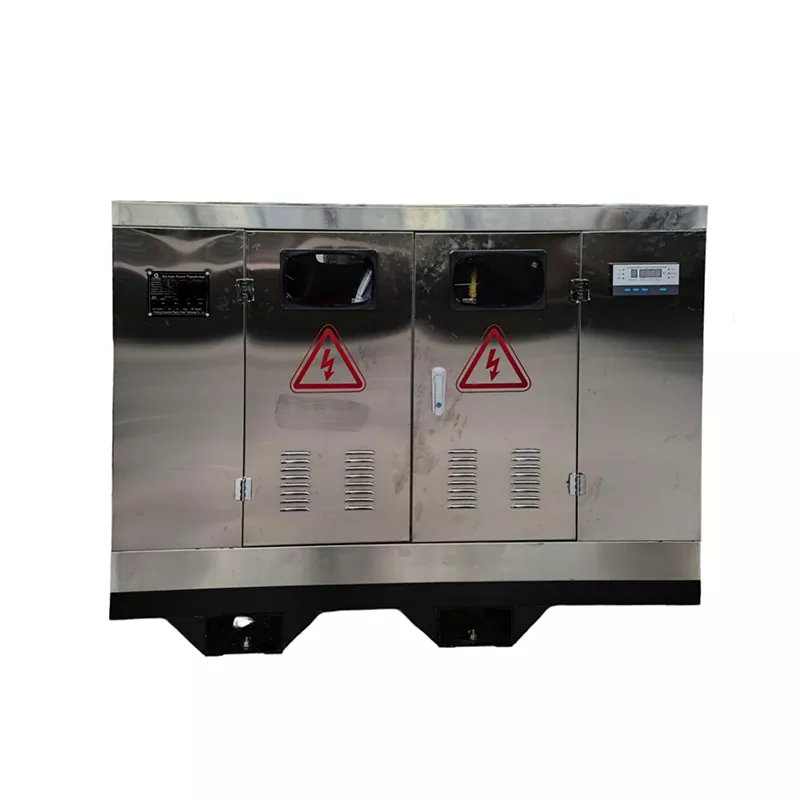

De behuizing is gemaakt van roestvrij staal en heeft een IP43-classificatie. Volgens IEC 60529 geeft het eerste cijfer van IP43 bescherming tegen vaste vreemde voorwerpen groter dan 1 mm aan, terwijl het tweede cijfer bescherming tegen waternevel aangeeft onder de omstandigheden gespecificeerd voor IPX3. De classificatie biedt bescherming voor de beoogde installatieomgeving, maar mag niet worden geïnterpreteerd als volledig stofdicht of waterdicht.

Voor buiten- of gedeeltelijk blootgestelde bouwplaatsen moet de installatie nog steeds voldoende bescherming bieden tegen directe zware regenval, stilstaand water, overmatige stofophoping en andere omstandigheden die buiten het gespecificeerde beschermingsniveau van de behuizing vallen.

Technische details en projectselectie

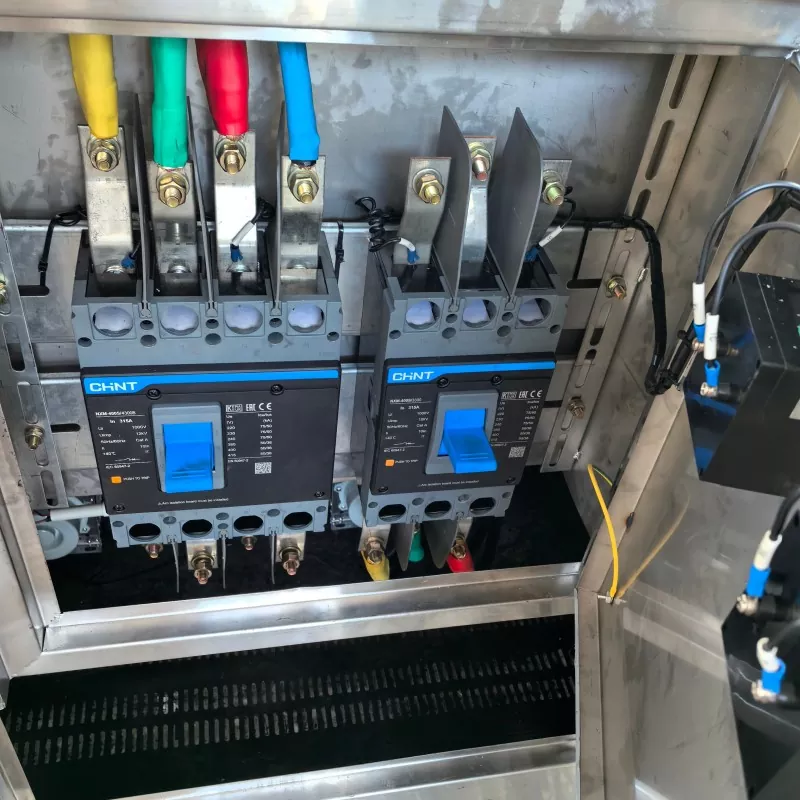

De twee extra MCCB's bieden afzonderlijke stroomafwaartse circuitbeveiliging en isolatie. Hun classificaties moeten worden geselecteerd op basis van de aangesloten apparatuur, kabelgrootte, verwachte stroom en vereisten voor beschermingscoördinatie. Ze zijn vooral nuttig wanneer verschillende groepen constructiebelastingen op de transformator moeten worden aangesloten.

Vóór productie moeten de vereiste ingangsspanning, uitgangsspanning, frequentie, faseconfiguratie, belastingstype, omgevingstemperatuur, behuizingsvereisten, aardingsopstelling en toepasselijke elektrische standaard worden bevestigd. Motoraangedreven apparatuur moet ook worden geïdentificeerd omdat de startstroom de grootte van de transformator kan beïnvloeden, zelfs als de normale bedrijfsbelasting binnen 150 kVA lijkt te liggen.

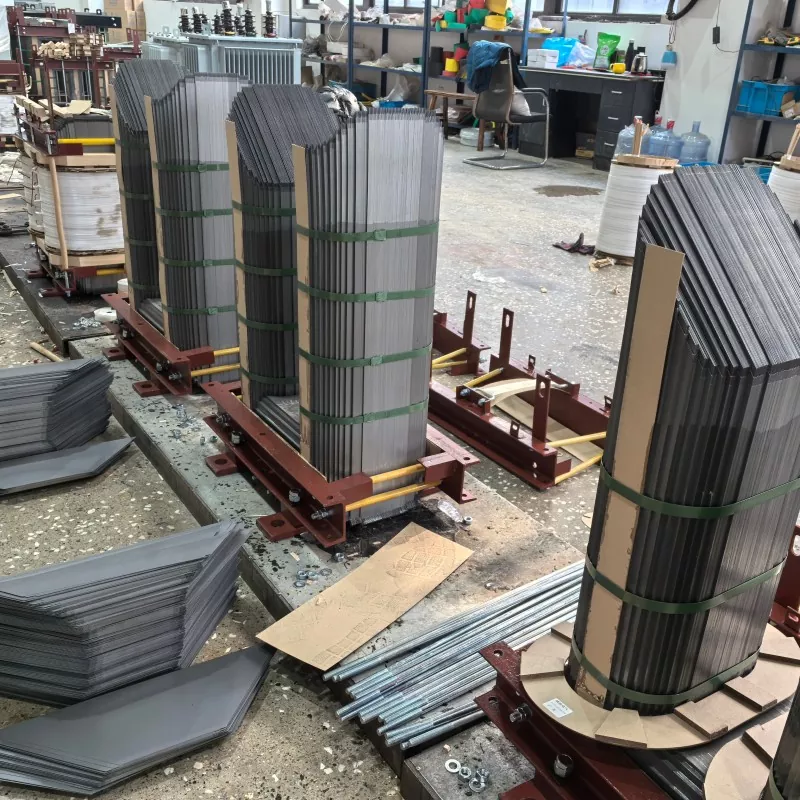

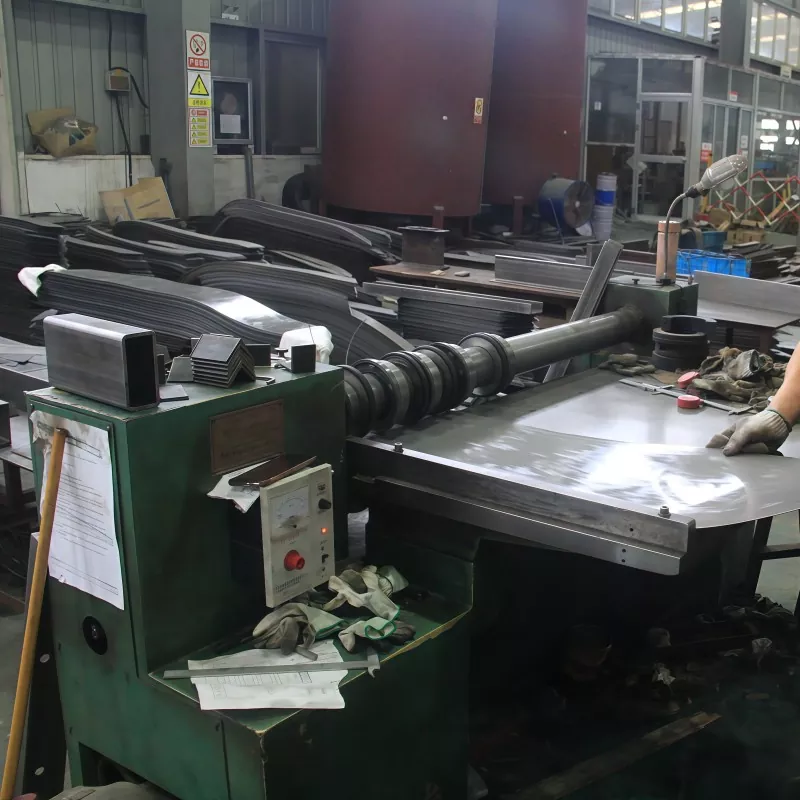

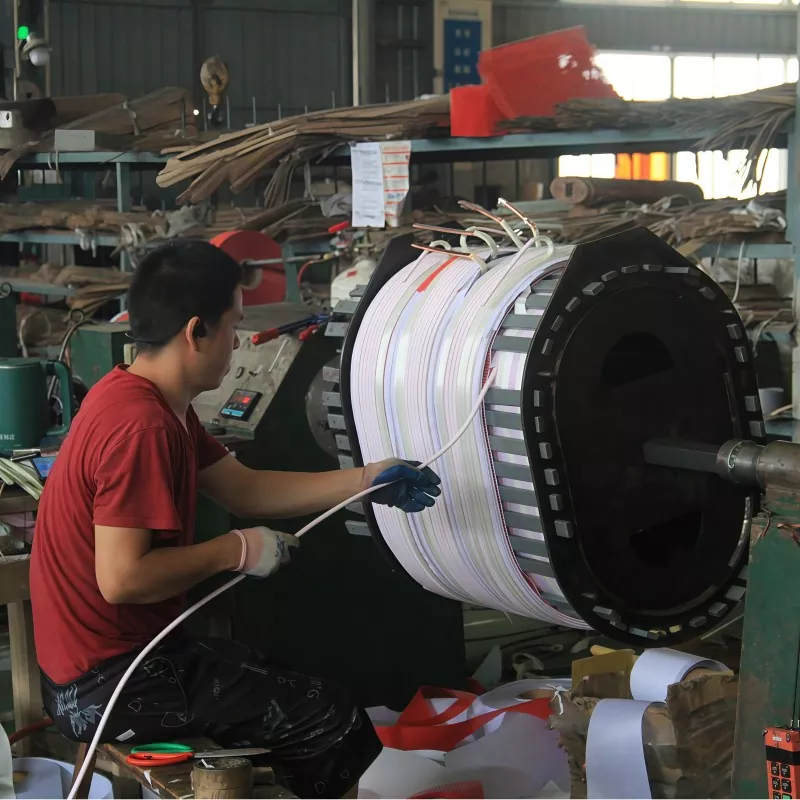

Productie, testen en maatwerk

GUANGBIAN produceert 150KVA droge isolatietransformator volgens de elektrische specificatie van elk project. Voor deze configuratie zijn de belangrijkste vereisten het vermogen van 150 kVA, secundaire distributie 400V/230V, koperen wikkelingen, Delta-Star-aansluiting, IP43-behuizing, automatische ventilatorkoeling en extra MCCB's.

Andere specificaties kunnen indien nodig worden gewijzigd, waaronder ingangs- en uitgangsspanning, frequentie, wikkelopstelling, behuizingsontwerp, koelmethode en beveiligingsconfiguratie. Het uiteindelijke ontwerp is gebaseerd op het elektrische systeem en de installatieomstandigheden, in plaats van voor elk project dezelfde configuratie te gebruiken.

Fabriekstests worden uitgevoerd volgens de overeengekomen technische specificatie en toepasselijke norm. Testrapporten en inspectie door derden kunnen worden geregeld wanneer dit door het project wordt vereist.

Veelgestelde vragen

Wat is de uitgangsspanning van deze transformator?

Deze configuratie biedt een driefasige uitvoer van 400 V en een eenfasige uitvoer van 230 V. Andere spanningscombinaties kunnen worden vervaardigd volgens de projectvereisten.

Kunnen 400V- en 230V-belastingen door dezelfde transformator worden gevoed?

Ja. De Delta-Star-verbinding biedt een driefasige secundaire voeding en een neutraal punt voor eenfasige distributie. De aangesloten belastingen moeten correct worden verdeeld en binnen het nominale vermogen van de transformator blijven.

Hoe wordt de koelventilator aangestuurd?

Wikkelingstemperatuursensoren bewaken de bedrijfstemperatuur. Wanneer de vooraf ingestelde temperatuur is bereikt, start het besturingssysteem de koelventilatoren. De regeltemperatuur wordt ingesteld volgens het thermische ontwerp van de transformator.

Wat betekent IP43?

IP43 geeft bescherming tegen vaste vreemde voorwerpen groter dan 1 mm en bescherming tegen waternevel onder de IPX3-testomstandigheden. Het is geen volledig stofdichte of waterdichte behuizing.

Is 150 kVA geschikt voor een bouwplaats?

Het hangt af van de werkelijke belasting. De berekening moet zowel de normale bedrijfsstroom als de startstroom van de motor, lasbelastingen, gelijktijdige werking en andere tijdelijke piekbelastingen omvatten. De transformatorcapaciteit moet worden bevestigd op basis van het belastingsschema van het project en niet alleen op basis van het aantal aangesloten machines.

Kan de transformator volgens andere specificaties worden gemaakt?

Ja. Ingangs- en uitgangsspanning, frequentie, aansluitconfiguratie, behuizing, koeling en beschermingseisen kunnen afhankelijk van het project worden gespecificeerd. De volledige elektrische specificatie moet vóór productie worden bevestigd.
