SWER enkelpolige gemonteerde transformator

De SWER enkelpolig gemonteerde transformator van Zhejiang Guangbian Electric Power Technology Co., Ltd is een zeer efficiënte distributieoplossing ontworpen voor Single Wire Earth Return (SWER) landelijke en afgelegen energiesystemen. Met meer dan 20 jaar expertise op het gebied van de productie van transformatoren en volledige naleving van wereldwijde normen, levert Guangbian stabiele, veilige en kosteneffectieve spanningsconversie voor off-grid en zwakke-grid-omgevingen.

Wat is een SWER enkelpolig gemonteerde transformator?

Een SWER enkelpolig gemonteerde transformator is een gespecialiseerde, op een paal gemonteerde distributietransformator die wordt gebruikt in enkeldraads aardretoursystemen, die doorgaans worden ingezet in elektrificatieprojecten op het platteland waar traditionele driefasige infrastructuur niet beschikbaar is.

Het verlaagt op efficiënte wijze de middenspanningsdistributiestroom naar bruikbare laagspanning voor residentiële, agrarische en kleine industriële toepassingen.

Het wordt veel gebruikt in afgelegen netwerken vanwege de:

● Vereenvoudigde installatiestructuur

● Lagere infrastructuurkosten

● Hoge efficiëntie bij langeafstandsdistributie

● Sterk aanpassingsvermogen op landelijke terreinen

Wat maakt deze SWER-transformator anders?

De meeste standaardtransformatoren zijn niet ontworpen met de SWER-werkingsprincipes in gedachten. Het resultaat? Voortijdige defecten aan de isolatie, instabiliteit van de spanning, mislukte inspecties en een drastisch verkorte levensduur. GUANGBIAN heeft dit apparaat speciaal ontwikkeld voor de eisen van SWER-netwerken, waardoor deze pijnpunten vanaf de basis worden geëlimineerd.

Wat onderscheidt deze eenheid?

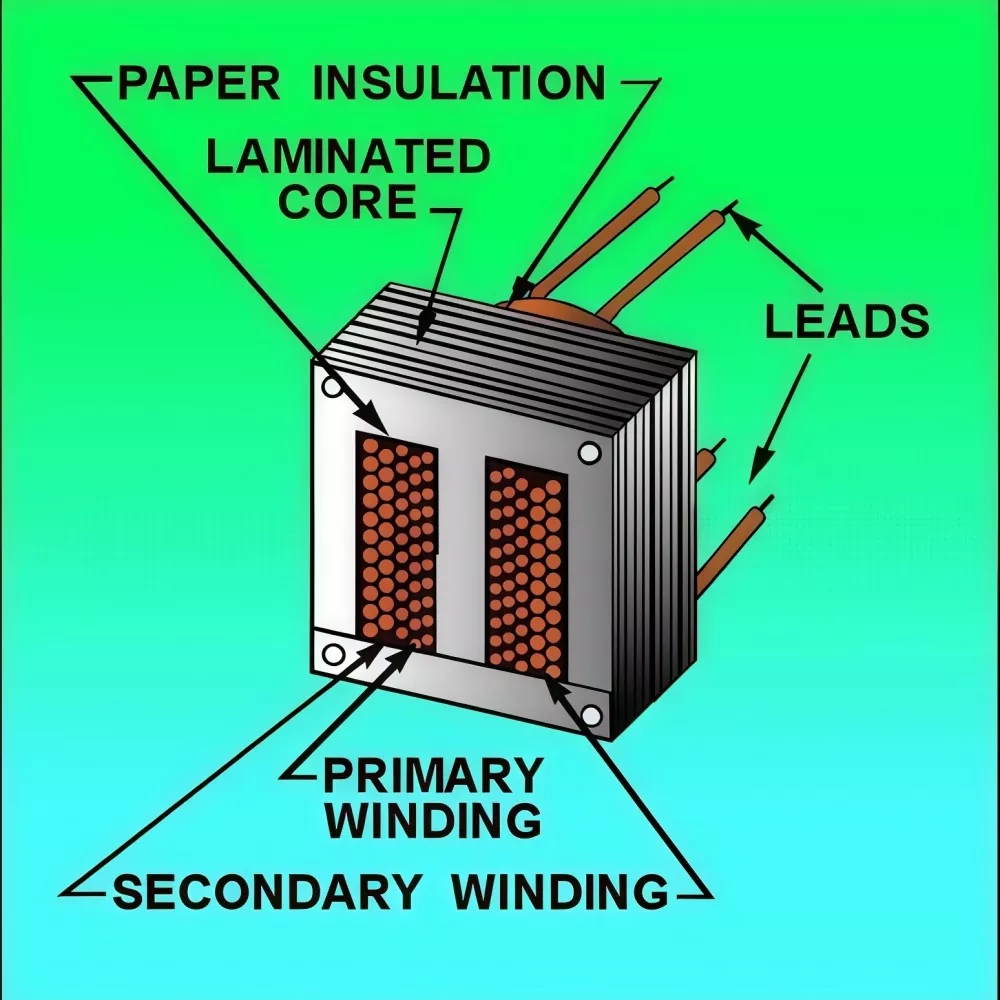

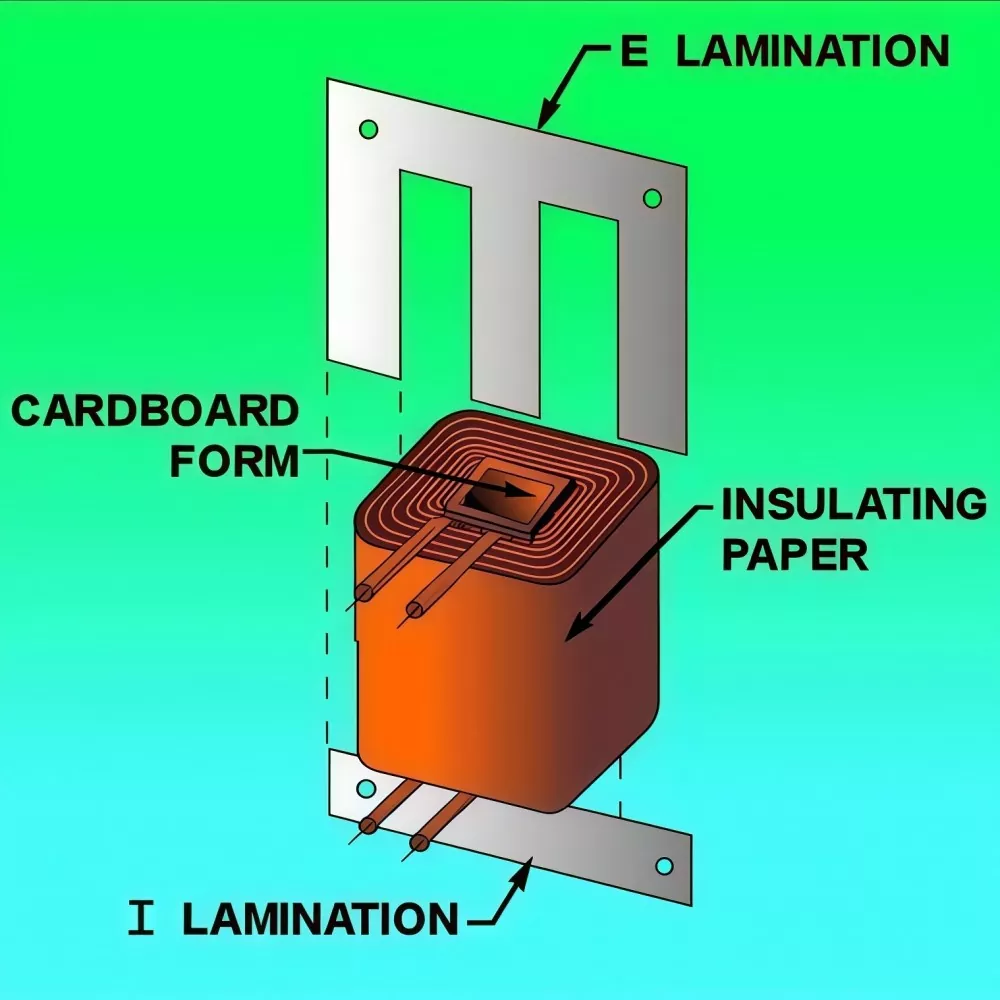

Wikkelontwerp afgestemd op SWER-gebruik:

De wikkeling van de SWER enkelpolig gemonteerde transformator is geoptimaliseerd voor SWER-specifieke spanningsomstandigheden in plaats van een uniforme isolatiestructuur te gebruiken.

Ontwerp met gradiëntisolatie van A-aansluiting (lijn) tot X-aansluiting (aarde)

Een terminal versterkt voor continue lijnspanningsbelasting

Progressieve isolatie afgestemd op de werkelijke wikkelspanningsniveaus

X-terminal versterkt voor directe poolaarding

Gebouwd voor asymmetrische SWER-spanningsomstandigheden, in tegenstelling tot standaardtransformatoren

Dit ontwerp verbetert de betrouwbaarheid en isolatieveiligheid in landelijke SWER-distributiesystemen.

Traditionele eenfasige transformatoren gebruiken uniforme semi-isolatie over beide terminals. Bij SWER-gebruik betekent dit dat de isolatiespanning in wezen verdubbelt, en dat falen doorgaans binnen 3 tot 5 jaar optreedt. De toegewijde aanpak van GUANGBIAN houdt de isolatiespanning gedurende de volledige levensduur van de transformator binnen de ontwerplimieten.

Hoe de aardingsconfiguratie de spanning stabiel houdt？

● De extra grote doorsnede van de aardingsaansluiting vermindert de weerstand van het aardpad en verbetert de stabiliteit van de stroomretour

● Een lagere weerstand helpt risico's van losse verbindingen en plaatselijke oververhitting te voorkomen

● Zorgt voor een stabiel SWER-stroompad met gesloten lus, met fluctuaties in de uitgangsspanning binnen ±2%

● De wikkelingen voldoen aan de IEC A/X-terminallabelnormen, waardoor bedradingsfouten zoals omgekeerde polariteit worden voorkomen en een correcte SWER-installatie wordt gegarandeerd

Spanningsregeling over lange afstanden:

● Uitgerust met een onbelaste kraanwisselaar met 5 standen (bereik 18 kV–20 kV)

● Compenseert spanningsverlies over lange SWER-distributielijnen

● Zorgt voor een stabiele 240V-uitvoer van het begin tot het einde van de lijn

● Alle kraaninstellingen zijn in de fabriek gekalibreerd volgens de IEC-nauwkeurigheidsnormen

Dit zorgt voor consistente prestaties en bescherming van stroomafwaartse apparatuur in landelijke elektriciteitsnetwerken over lange afstanden.

Hoe houdt het stand onder zware omstandigheden?

De in olie ondergedompelde, afgedichte behuizing houdt water en stof buiten, kan temperatuurschommelingen aan en is bestand tegen UV-blootstelling. Het loopt van -40°C helemaal tot +55°C - dus plateaus op grote hoogte, open weilanden, beboste gebieden en woestijnvlaktes vallen allemaal binnen het werkingsvenster zonder enige speciale aanpassingen.

ONAN-koeling – een afkorting van Oil Natural Air Natural – heeft geen ventilatoren, geen pompen nodig, niets dat ronddraait of verslijt. Nadat het aan de paal is vastgeschroefd, zorgt het vrijwel voor zichzelf. Voor bemanningen die urenlang buiten de dichtstbijzijnde servicetruck werken, vertaalt dit zich in veel lagere onderhoudskosten gedurende de levensduur van de unit.

Voldoen aan internationale normen

Elke unit is ontworpen, gebouwd en getest volgens IEC 60076, de wereldwijd erkende norm voor stroomtransformatoren. Het papierwerk en de traceerbaarheid worden vanaf de fabrieksvloer geregeld.

Bij elke transformator worden volledige fabriekstestrapporten geleverd, handig als u op projecten biedt of een inspectie moet uitvoeren.

SWER-systemen zien eenfasige aardfouten anders dan standaardnetten. Deze transformator is berekend op een vermogen van 20 maal de nominale stroom gedurende een volle 2 seconden onder dergelijke foutcondities. In combinatie met standaard lijnbeveiliging worden fouten snel verholpen en wordt schade aan de apparatuur vermeden.

Waar wordt het gebruikt?

De SWER enkelpolig gemonteerde transformator is ideaal voor goedkope stroomvoorziening over lange afstanden op het platteland en op afstand:

● Elektrificatie op het platteland: geïsoleerde huizen van stroom voorzien met tot ~70% lagere aanlegkosten vergeleken met conventionele systemen

● Afgelegen onbemande locaties: telecommunicatiemasten, weerstations, controlepunten voor bossen/branden, grensposten

● Landbouw: irrigatiepompen, veehouderijsystemen, kassen en verspreide landbouwmachines

● Bouw- en mijnbouwkampen: tijdelijke stroomvoorziening voor snelwegen, spoorwegen en mijnbouwactiviteiten voordat het elektriciteitsnet wordt uitgebreid

● Eilanden en off-grid faciliteiten: kleine resorts, rangerstations en afgelegen toeristische infrastructuur

Een praktische oplossing voor gebieden waar uitbreiding van conventionele driefasige netwerken niet kosteneffectief is.

Waarom GUANGBIAN SWER-eenheid beter presteert？

Standaardtransformatoren hebben het vaak moeilijk in SWER-systemen, wat leidt tot isolatiestress, spanningsinstabiliteit en hogere onderhoudsbehoeften.

De GUANGBIAN SWER enkelpolige gemonteerde transformator is speciaal ontworpen voor SWER-gebruik:

● Speciaal gebouwd wikkelings- en isolatieontwerp voor SWER-omstandigheden

● Geoptimaliseerde aardingsstructuur voor stabiele retourstroom

● Verbeterde spanningsstabiliteit en systeembetrouwbaarheid

● Minder onderhoudsproblemen en langere levensduur

● Gemakkelijker voldoen aan inspectie-eisen

● Ontworpen voor echte SWER-toepassingen, niet aangepast aan conventionele transformatormodellen.

Mondiale normen en kwaliteitsborging

Zhejiang Guangbian Electric Power Technology Co., Ltd heeft sinds 2004 een sterke technische basis opgebouwd en is geëvolueerd van een binnenlandse transformatorfabrikant naar een wereldwijde leverancier.

De belangrijkste voordelen zijn onder meer:

● Meer dan 20 jaar ervaring in transformatortechniek

● Gecertificeerd engineeringteam met internationale standaardexpertise

● Productiesysteem met meerdere werkplaatsen dat volledige traceerbaarheid van het proces garandeert

● Voortdurende verbetering van het ontwerp, de efficiëntie en de naleving van de veiligheidsvoorschriften

● Onafhankelijke exportactiviteiten opgericht in 2020

Dit zorgt ervoor dat elke SWER enkelpolig gemonteerde transformator voldoet aan de wereldwijde verwachtingen op het gebied van betrouwbaarheid en veiligheid.
