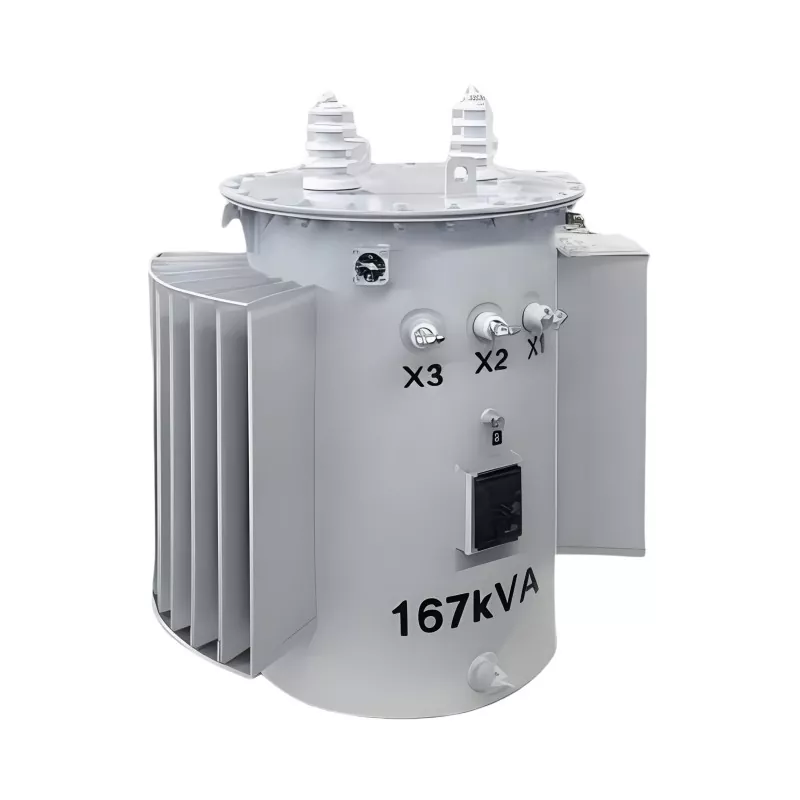

167KVA paalgemonteerde transformator

De 167 kVA paalgemonteerde transformator is een krachtige bovengrondse distributietransformator, ontworpen voor betrouwbare stroomvoorziening en spanningsconversie buitenshuis in elektrische netwerken met gemiddelde capaciteit. Deze unit, vervaardigd door Guangbian, een professionele fabrikant en leverancier van transformatoren in China, garandeert een stabiele energiedistributie, een werking met weinig verliezen en een lange levensduur in veeleisende nuts- en industriële omgevingen.

Het wordt veel gebruikt in stroomdistributiesystemen, elektrificatieprojecten op het platteland, industriële zones en commerciële infrastructuur, waar stabiele en efficiënte elektriciteitstransmissie vereist is.
Technische specificaties

Werkingsprincipe

De 167kVA-masttransformator werkt op basis van het principe van elektromagnetische inductie. Wanneer er wisselstroom door de primaire wikkeling vloeit, genereert deze een magnetisch veld in de ijzeren kern, dat afhankelijk van de systeemvereisten een lagere of hogere spanning in de secundaire wikkeling induceert.

Dit maakt een veilige en efficiënte spanningsconversie mogelijk voor elektriciteitstransmissie over lange afstanden en lokale distributie, waardoor een stabiele elektriciteitsvoorziening aan eindgebruikers wordt gegarandeerd.

Belangrijkste voordelen

1. Hoge energie-efficiëntie

Het geoptimaliseerde kernontwerp vermindert de nullast- en belastingverliezen aanzienlijk, waardoor de algehele energie-efficiëntie wordt verbeterd.

2. Sterke duurzaamheid buitenshuis

Ontworpen voor paalmontage met uitstekende weerstand tegen weer, vocht en corrosie.

3. Stabiele stroomverdeling

Garandeert een consistente uitgangsspanning en betrouwbare prestaties onder wisselende belastingsomstandigheden.

4. Lage onderhoudskosten

De afgedichte olietankstructuur vermindert de onderhoudsfrequentie en de operationele kosten.

5. Hoge veiligheidsprestaties

Uitgerust met geavanceerd isolatie- en beschermingsontwerp om kortsluitings- en overbelastingsrisico's te voorkomen.

6. Lange levensduur

Hoogwaardige siliciumstalen kern en hoogwaardige wikkelmaterialen zorgen voor een langere operationele levensduur.

Hoe kies je de juiste capaciteit?

Veel mensen denken: "We hebben 80 huizen, dus een eenheid van 80 KVA zou het moeten doen." Die wiskunde werkt niet.

De juiste aanpak: begin met de piekvraag van elk huishouden. In de zomer draait de airconditioning, in de winter staat de verwarming hoger: één huis kan in het slechtste geval 5 tot 8 kW verbruiken. Tachtig woningen? Op papier is dat 400–640 kW.

Maar hier is het addertje onder het gras: je dimensioneert een enkelfasige transformator niet alleen op basis van de piekvraag. De kans dat elk huis tegelijkertijd de maximale belasting bereikt, is vrijwel nul. Daarom passen we een ‘vraagfactor’ toe – doorgaans 0,4–0,5 voor woonwijken.

Voer de berekening van de transformatorcapaciteit uit: 80 woningen × 0,4 tot 0,5 vraagfactor = 160–320 kW werkelijke vraag. Een unit van 167KVA past hier goed, met wat hoofdruimte ingebouwd.

Van plan om later uit te breiden? Overweeg om vooraf groter te gaan; het later vervangen van een eenheid kost meer dan één keer groter maken.

Overeenkomen met de spanningswaarde

Uw primaire spanning moet overeenkomen met wat het lokale elektriciteitsnet levert. Voor een groot deel van Noord-Amerika betekent dit 12.470 Grd Y / 7200V – 12.470V tussen fasen, 7.200V tot neutraal.

De 12470V-transformator die we in de fabriek van GUANGBIAN in China produceren, wordt geleverd met vijf tapposities: +2,5%, 0%, -2,5%, -5%, -7,5%. Raster werkt? Verschuif de kraan om de uitgangsspanning op de juiste plek te houden. Controleer echter nogmaals uw lokale systeemspanning voordat u een bestelling plaatst.

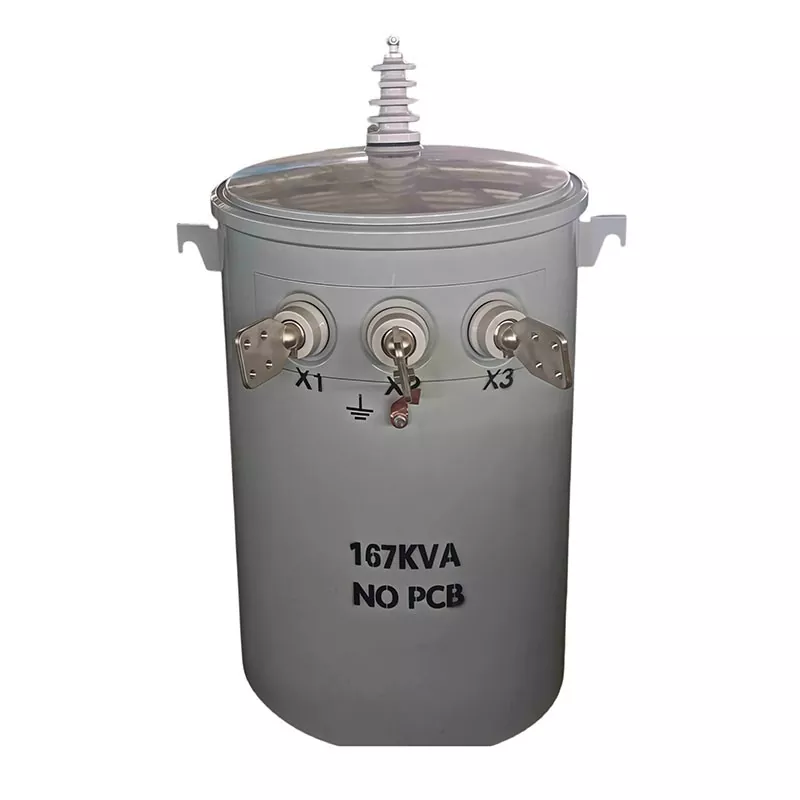

De secundaire kant is eenvoudig: 120/240 V uit dit apparaat. De 240V-poot kan grotere trekjes aan; 120V dekt uw lampen en stopcontacten.

Houd rekening met de installatieomgeving

Waar je de transformator plaatst, verandert wat je nodig hebt:

Hoogte: Boven de 1.000 meter wordt de lucht dunner en wordt de afkoeling erger. U moet het apparaat verlagen of kiezen voor een speciaal ontwerp voor grote hoogte.

Temperatuurbereik: Extreme hitte of kou? Controleer de temperatuurstijgingsmarge. Deze 167KVA enkelfasige transformator voert ONAN-koeling uit en werkt prima van -30°C tot 45°C.

Corrosierisico: Kustgebieden, zoute grond, chemische zones – een hoog zoutgehalte of corrosieve gassen in de lucht vereisen een betere bescherming. Porseleinen bussen met een geëmailleerde coating houden beter stand in deze omgevingen.

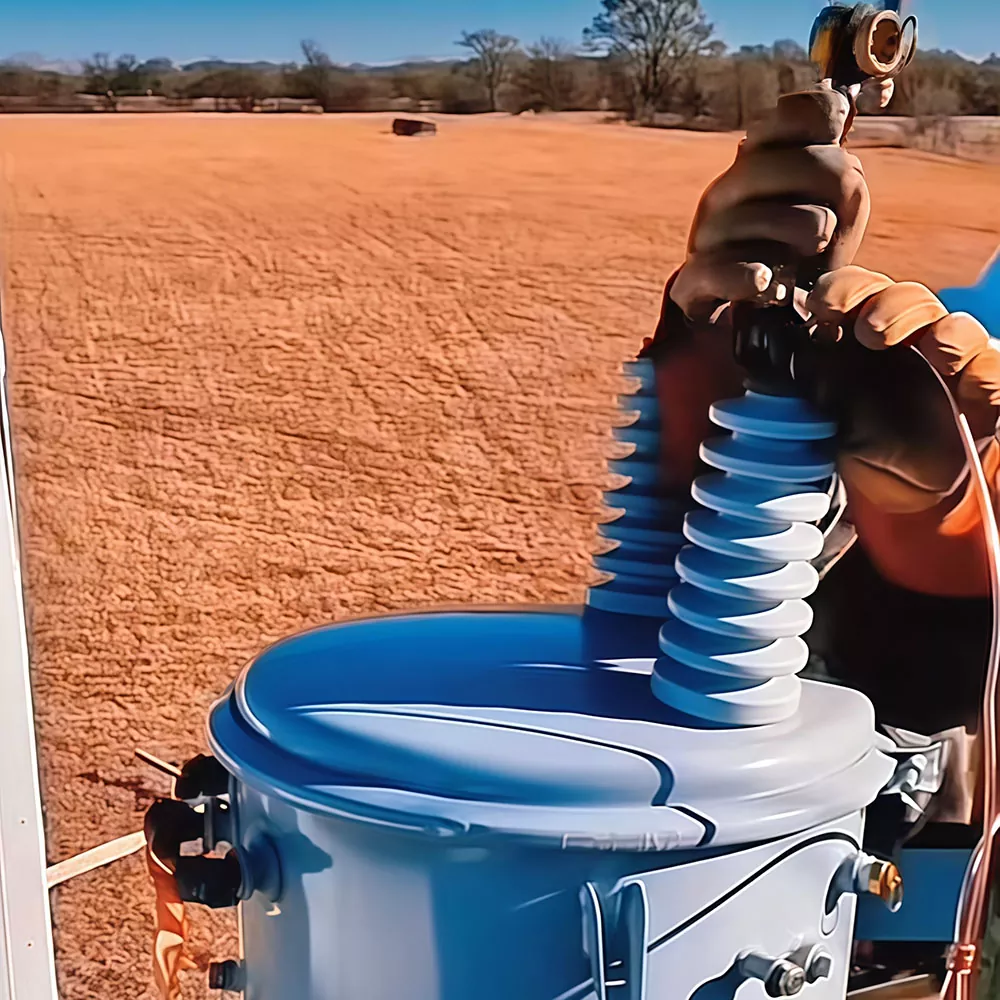

Montage: 167KVA is een flinke eenheid. Meestal wordt hij op een platform geplaatst met twee beugels (591 mm hart op hart), en wordt hij niet rechtstreeks aan een paal gehangen. Zorg ervoor dat uw site dit aankan.

Over certificeringsnormen

Veel aanbestedingen vereisen IEEE C57.12- of ANSI C57.12.20-certificering. Dit zijn geen optionele extra's, maar dealbreakers voor bieden.

Volledige openbaarmaking: GUANGBIAN heeft onze paalgemonteerde transformatoren nog niet gecertificeerd volgens deze normen. Maar dit is wat we kunnen doen: als uw bod de certificering nodig heeft, werken we met u samen om het voor elkaar te krijgen. Grotere bestellingen? Wij vergoeden de testkosten. Kleinere hoeveelheden? De klant draagt ​​de testkosten. Tijdlijn- en procesdetails, neem gewoon contact op en vraag het.

We labelen onze specificaties eerlijk. Nullastverlies 375W, belastingsverlies 1365W, impedantie ≤2,5%. Wat op de datasheet staat, is wat u krijgt. Dat is onze basisverplichting.

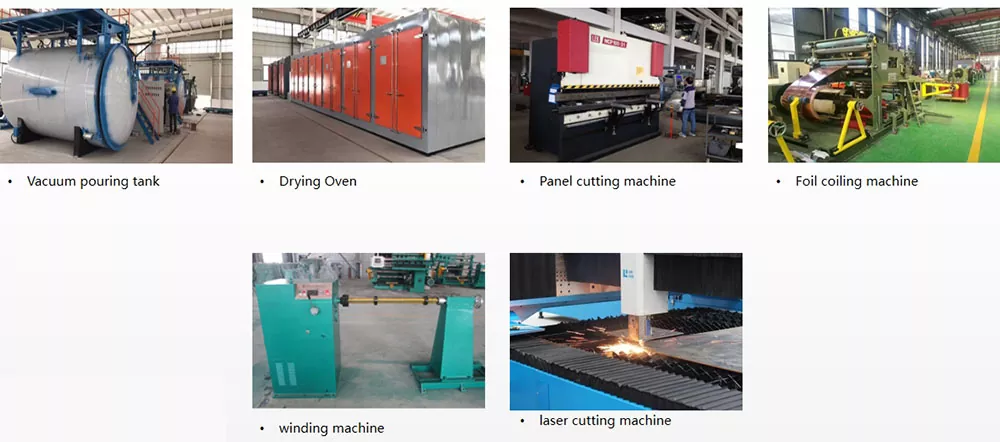

Om de juiste selectie te krijgen, moet je even nadenken, maar het is geen rocket science. Bepaal capaciteit, spanning, milieu en certificering (de grote vier) en u bent in goede vorm. Vragen onderweg? Neem contact op met GUANGBIAN. Wij produceren in onze fabriek in China en bieden gratis technische ondersteuning.

Veelgestelde vragen

Vraag 1: Waar wordt een 167 kVA-paaltransformator voor gebruikt?

Het wordt gebruikt voor stroomdistributie met gemiddelde capaciteit in bovengrondse elektrische netwerken.

Vraag 2: Is het geschikt voor elektrificatieprojecten op het platteland?

Ja, het wordt veel gebruikt in landelijke en afgelegen netwerkuitbreidingssystemen.

Q3: Kan de spanning worden aangepast?

Ja, Guangbian biedt volledige maatwerk voor zowel primaire als secundaire spanning.

Q4: Wat is de levensduur van deze transformator?

Doorgaans 20–30 jaar, afhankelijk van bedrijfsomstandigheden en onderhoud.

Vraag 5: Ondersteunt u OEM- of groothandelbestellingen?

Ja, Guangbian is een fabrieksleverancier die OEM-, ODM- en groothandelslevering ondersteunt.
