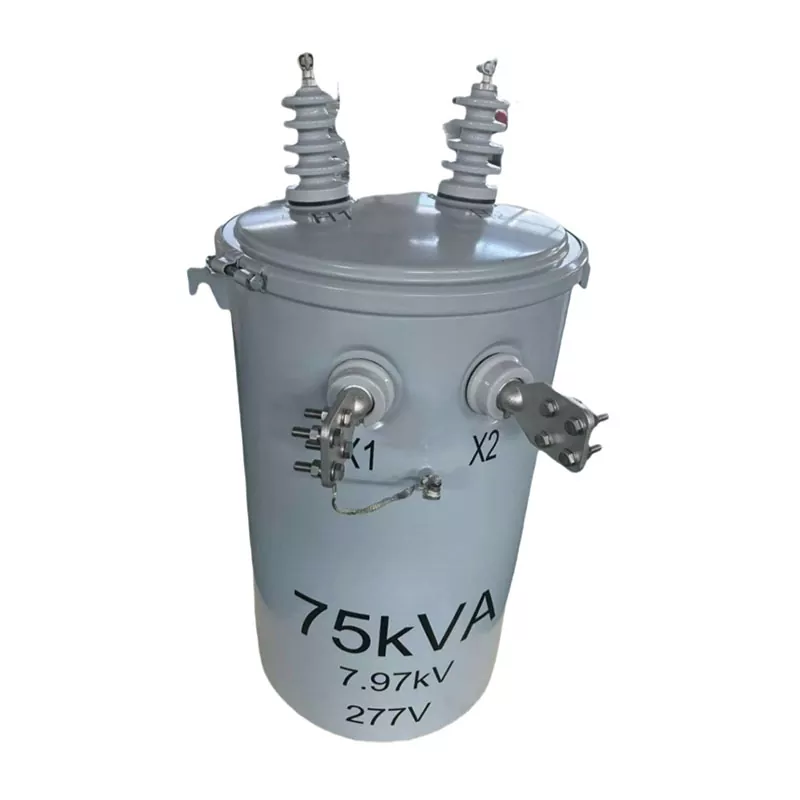

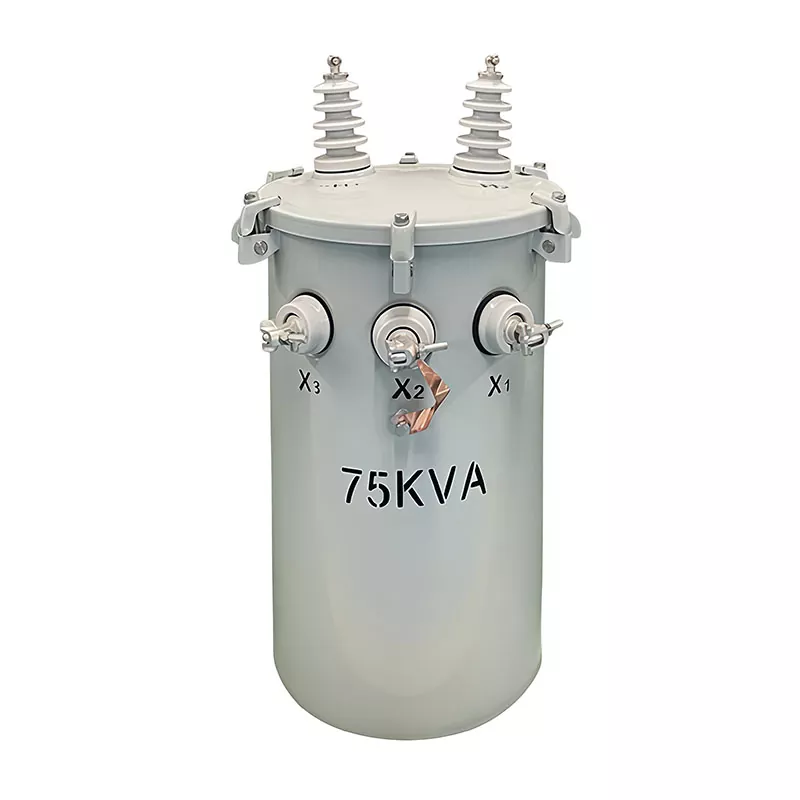

75KVA paalgemonteerde transformator

De 75KVA paalgemonteerde transformator van Guangbian is ontworpen voor stabiele stroomdistributie buitenshuis in woongemeenschappen, elektrificatieprojecten op het platteland, industrieparken, scholen, ziekenhuizen en commerciële voorzieningen. Ontworpen met geavanceerde isolatiesystemen en duurzame olie-ondergedompelde technologie, levert deze transformator betrouwbare spanningsregeling, laag vermogensverlies en een lange levensduur onder verschillende omgevingsomstandigheden.

Als professionele Chinese transformatorfabrikant met meer dan 20 jaar ervaring, is Guangbian gespecialiseerd in het produceren van hoogwaardige paalgemonteerde transformatoren onder 35KV voor klanten in Afrika, Zuidoost-Azië, Centraal-Azië, Zuid-Amerika en het Midden-Oosten.

Wat is een 75KVA-paalgemonteerde transformator?

Een 75KVA-paalgemonteerde transformator is een compacte, in olie ondergedompelde distributietransformator die rechtstreeks op elektriciteitspalen wordt geïnstalleerd om middenspanningselektriciteit om te zetten in laagspanningsstroom die geschikt is voor woningen, commerciële gebouwen en kleine industriële toepassingen.

Dit type transformator wordt veel gebruikt omdat het biedt:

● Efficiënte stroomverdeling

● Eenvoudige installatie en onderhoud

● Verminderde landbezetting

● Uitstekende weerbestendigheid

● Stabiele werking op lange termijn

De Guangbian 75KVA-transformator wordt vervaardigd volgens internationale transformatornormen en kan worden aangepast voor verschillende netwerksystemen en spanningsvereisten.

Capaciteit en fase

Begin met "75KVA, enkelfasig" bovenaan het gegevensblad van de transformator. KVA staat voor kilovolt-ampère, een maatstaf voor schijnbaar vermogen. 75KVA is de maximale belasting die deze unit aankan. Sleutelwoord: 'kan het aan', niet 'moet rennen'. Houd in de praktijk de belasting rond de 80% van de nominale capaciteit. Dat verlengt de levensduur van de transformator aanzienlijk.

Een enkelfasige transformator heeft één ingangsfase en één uitgangsfase. Het past in woonwijken, straatverlichting en kleine commerciële opstellingen. Driefasige units bedienen daarentegen fabrieken en kantoorgebouwen waar 380V industriële stroom vereist is.

Spanningsparameters

Primaire spanning: 4160 Grd Y / 2400V

Hierop staat waar de hoogspanningszijde op aangesloten kan worden. "Grd Y" betekent geaarde Y-verbinding - neutraal is verbonden met aarde. 4160V is de lijn-naar-lijn-spanning, 2400V is lijn-naar-neutraal. Dit is een veel voorkomende classificatie in Noord-Amerikaanse distributiesystemen en daarom ziet u vaak een 4160V-transformator vermeld in de specificaties voor exportmarkten.

De kraanwisselaar heeft 5 standen: +2,5%, 0%, -2,5%, -5%, -7,5%. Wanneer de binnenkomende spanning fluctueert, kunt u de kraan aanpassen om de uitvoer stabiel te houden. Positie B of 2 markeert de nominale instelling.

Secundaire spanning: 120/240V

Dit is de laagspanningsuitgangszijde. Een enkelfasige transformator levert doorgaans 120V of 240V. De 240V-uitgang kan grotere belastingen aan, zoals AC-units en waterverwarmers. De 120V-kant? Dat is voor lampen en stopcontacten. Met beide spanningen in één unit heb je geen aparte step-down opstelling nodig.

Materialen en vakmanschap

Materiaal wikkeling: koper

Koper geleidt beter dan aluminium, waardoor het koeler blijft en minder stroom wordt verspild. We bouwen met koper in de fabriek van GUANGBIAN in China. De kosten zijn vooraf hoger, maar de betrouwbaarheid op de lange termijn is het waard.

Kern: korrelgericht siliciumstaal

Siliciumstaal zorgt ervoor dat de transformator magnetisch werkt. 'Graangeoriënteerd' betekent simpelweg dat de kristallen in één richting zijn uitgelijnd - dit vermindert magnetische verliezen. Resultaat? De nullastverliezen blijven laag en de efficiëntie gaat omhoog.

Koelmethode: ONAN

ONAN = Olie Natuurlijk, Lucht Natuurlijk. De olie beweegt vanzelf en onttrekt warmte aan de kern en de wikkelingen. Geen pompen. Geen fans. Er gaan minder dingen mis. Voor een op een paal gemonteerde eenheid in het midden van nergens telt dat soort eenvoud.

Efficiëntiestatistieken

Nullastverlies: ≤225W | Belastingsverlies: ≤750W | Impedantie: ≤2,5%

Nullastverlies is wat de transformator trekt terwijl hij daar zit, bekrachtigd maar onbelast. 225 Watt is behoorlijk laag. Belastingsverlies treedt op bij volledige capaciteit: 750 W is normaal voor deze grootteklasse. De impedantie, ongeveer 2,5%, beïnvloedt de kortsluitstroom- en spanningsregeling.

Excitatiestroom ≤2,5% geeft aan dat de kernkwaliteit solide is. Er is niet veel kracht nodig om te magnetiseren. Dit zijn de cijfers die u op elk gegevensblad van de GUANGBIAN-transformator aantreft. Wij produceren in China en testen elke eenheid voordat deze de fabriek verlaat.

Certificeringsnormen

IEEE C57.12-serie, ANSI C57.12.20

IEEE C57 is de technische standaard voor transformatoren van het Institute of Electrical and Electronics Engineers. ANSI is het Amerikaanse National Standards Institute. Wanneer een unit aan beide voldoet, weet u dat het ontwerp en de testmethoden aan internationale normen voldoen.

Het lezen van een datasheet van een transformator vergt enige oefening, maar het is een kernvaardigheid bij inkoop. Heeft u nog vragen? Neem contact op met het technische team van GUANGBIAN. Wij produceren in onze fabriek in China en kunnen u door een één-op-één selectieproces leiden.

Onze fabriek

Plaatwerkplaats

Workshop foliewikkelen

Workshop kronkelen

Workshop wikkelovens

Montagewerkplaats voor transformatoren

Workshop voor inbedrijfstelling van transformatoren

Productieproces

De productie van elke 75KVA paalgemonteerde transformator volgt strikte productieprocedures:

● Transformatorkern snijden en stapelen

● Productie van spoelwikkelingen

● Tankfabricage en lassen

● Vacuümdroogproces

● Transformatorconstructie

● Olie vullen en afdichten

● Testen van elektrische prestaties

● Eindinspectie en verpakking

Dit geïntegreerde productiesysteem helpt Guangbian een consistente productkwaliteit en kostenconcurrentievermogen te behouden.
