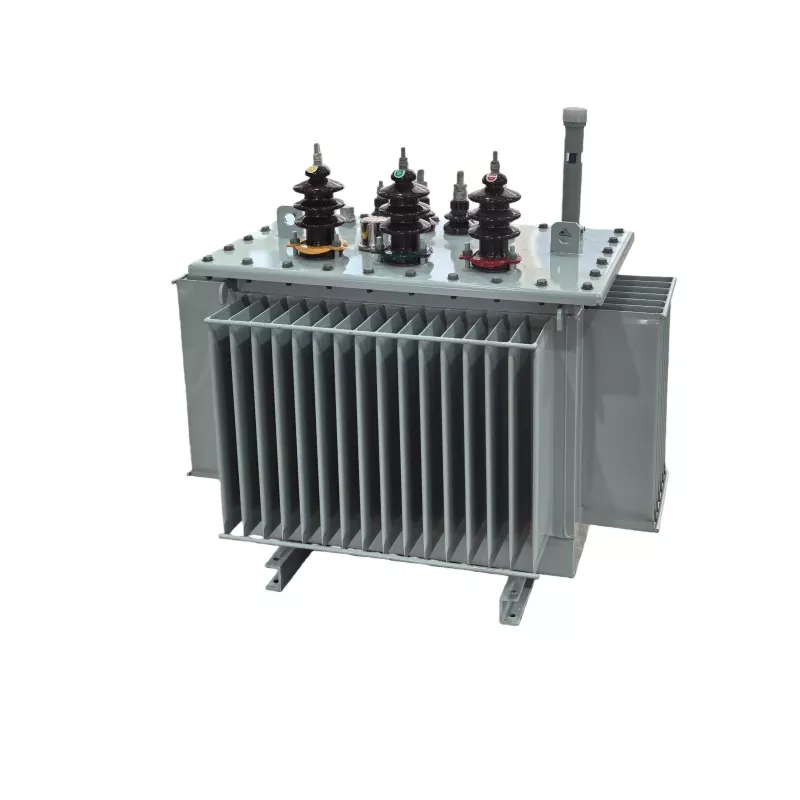

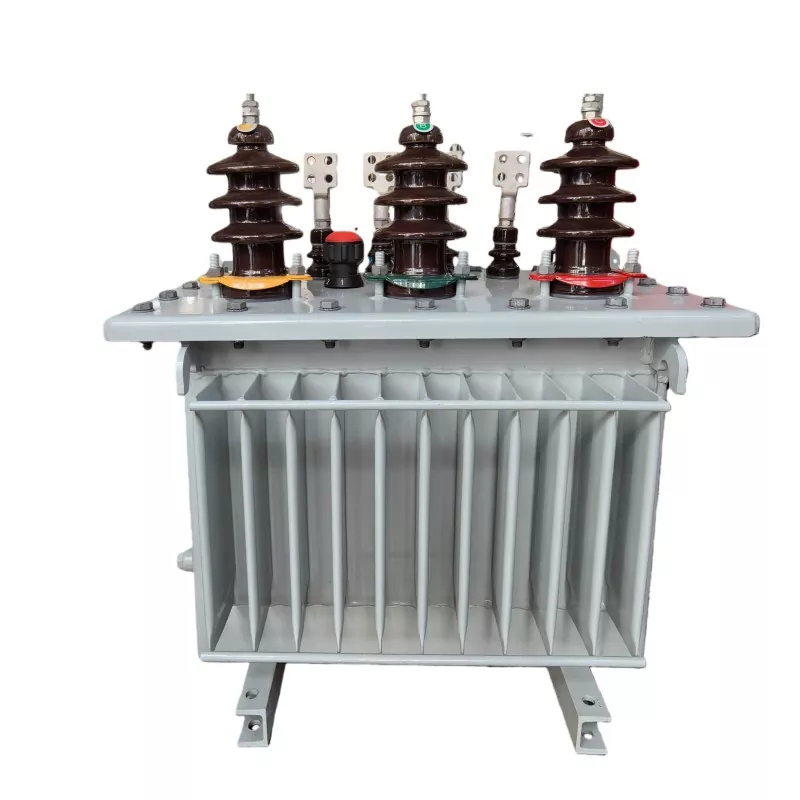

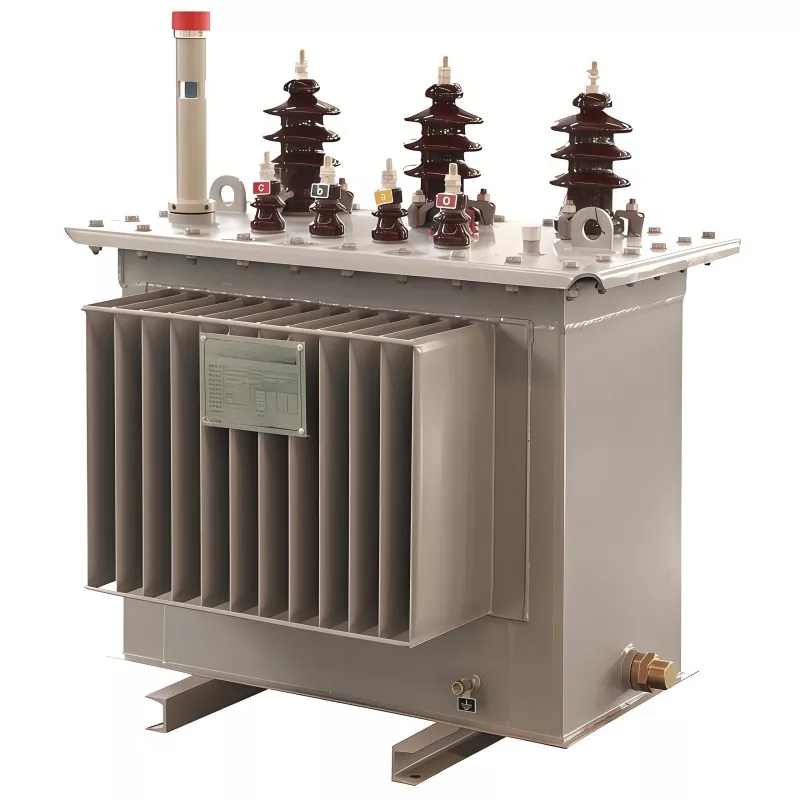

100KVA 11KV olie-ondergedompelde transformator

De 100KVA 11KV olie-ondergedompelde transformator is een middenspanningsdistributietransformator die is ontworpen om de primaire spanning van 11 kV terug te brengen naar laagspanningsniveaus (gewoonlijk 400 V / 415 V / 0,4 kV) voor industriële, commerciële en openbare stroomdistributiesystemen.

Het maakt gebruik van minerale isolatieolie als koel- en isolatiemedium, waardoor stabiele thermische prestaties en een hoge diëlektrische sterkte onder continue belasting worden gegarandeerd.

Toepassingsgeval

De 100KVA 11KV olie-ondergedompelde transformator, geproduceerd door GUANGBIAN, werd onlangs door een Afrikaanse klant ingezet ter vervanging van een defecte transformator die kortsluitingsschade had opgelopen in een lokaal stroomdistributiesysteem.

Bij dit project werd voor de originele transformator gebruik gemaakt van aluminiumwikkelingen, die om kostenbesparende redenen waren geselecteerd. Als gevolg van onstabiele netomstandigheden en frequente spanningsschommelingen aan de gebruikerszijde werd de transformator echter herhaaldelijk blootgesteld aan overbelasting en kortsluiting, wat leidde tot overmatige verhitting en uiteindelijk falen van de wikkeling.

Koper- versus aluminiumwikkelingen voor 100KVA-transformator

Voor de 100KVA-distributietransformator biedt GUANGBIAN beide:

● Koperwikkeloptie

● Aluminium wikkelmogelijkheid

Hoewel aluminiumwikkelingen lagere initiële kosten bieden, zijn hun thermische uithoudingsvermogen en mechanische sterkte relatief lager in vergelijking met koperen wikkelingen.

In onstabiele stroomomgevingen - zoals:

● Frequente spanningsschommelingen

● Hoge inschakelstroomomstandigheden

● Herhaalde kortsluitingsgebeurtenissen

aluminiumwikkelingen zijn gevoeliger voor:

● Oververhitting bij overbelasting

● Verslechtering van de isolatie

● Kortere levensduur bij zware netwerktoepassingen

Overweging kosten versus betrouwbaarheid

Hoewel aluminium wikkeltransformatoren lagere initiële aanschafkosten hebben, blijkt uit praktijktoepassingen dat in onstabiele netomgevingen de totale levenscycluskosten kunnen stijgen als gevolg van:

● Onderhoudsvereisten

● Onverwachte storingen

● Vervangingskosten

Daarom moet de materiaalkeuze gebaseerd zijn op de werkelijke bedrijfsomstandigheden en niet alleen op de initiële prijs, om de stabiliteit van het systeem op de lange termijn te garanderen en ongeplande stilstand te verminderen.

Technisch document

Bedrijfsomgeving

Temperatuuromstandigheden:

Omgevingstemperatuur op lange termijn: -25℃ ~ +45℃.

Maximale omgevingstemperatuur: niet hoger dan +50℃.

Opslag- en transporttemperatuur:

-40℃ ~ +60℃.

Vochtigheidsomstandigheden:

Relatieve vochtigheid: ≤95% bij 25℃

Hoogtevereisten:

Nominaal aanpassingsbereik voor hoogte: ≤1000 meter

Technische positionering versus concurrenten

In olie ondergedompelde versus droge transformator

In olie ondergedompelde transformatoren zijn meer geschikt voor zware toepassingen, buitentoepassingen en toepassingen met een lange levensduur.

Vergeleken met lagere standaarden (trend uit de S9 / S11 / S13-serie)

● S9: Hogere verliezen, verouderde efficiëntienorm

● S11: Basislijn moderne efficiëntie

● S13: Ontwerp met weinig verlies en hoog rendement (voorkeur in exportmarkten)

Een 100KVA-transformator ontworpen met S13-kerntechnologie kan de nullastverliezen met 15-30% verminderen in vergelijking met S11, waardoor de ROI op lange termijn wordt verbeterd.

Positionering van concurrenten op marktniveau

Vergeleken met generieke fabrikanten:

● Betere controle op verliezen (optimalisatie van nullast + belastingverlies)

● Sterkere kortsluitvastheid

● Verbeterde afdichtingstechnologie (preventie van olielekkage)

● Betere nalevingsdocumentatie voor exportmarkten

Onze fabriek

Plaatwerkplaats

Workshop foliewikkelen

Workshop kronkelen

Workshop wikkelovens

Montagewerkplaats voor transformatoren

Workshop voor inbedrijfstelling van transformatoren

Veelgestelde vragen

Vraag 1: Wat is de levensduur van een 100KVA olie-ondergedompelde transformator?

Doorgaans 20–30 jaar, afhankelijk van de belastingsomstandigheden, het onderhoud en de installatieomgeving.

Vraag 2: Kan het buiten worden gebruikt?

Ja. In olie ondergedompelde transformatoren zijn speciaal ontworpen voor buitenstations en zware omgevingen.

Vraag 3: Welk onderhoud is vereist?

● Regelmatige oliepeilcontrole

● Periodieke diëlektrische olietests

● Aanhalen van bussen en verbindingen

● Temperatuurbewaking

Onderhoudsintervallen zijn meestal langer dan bij droge transformatoren.

Vraag 4: Wat is het verschil tussen 11KV- en 10KV-transformatoren?

11KV is een hoger systeemspanningsniveau, dat vaak wordt gebruikt in internationale distributienetwerken. De prestatieprincipes blijven vergelijkbaar, maar de isolatie-eisen zijn strenger.

Vraag 5: Is het geschikt voor duurzame energieprojecten?

Ja. Het wordt veel gebruikt in step-down distributiesystemen voor zonne- en windenergie vanwege de stabiliteit en de overbelastingstolerantie.
