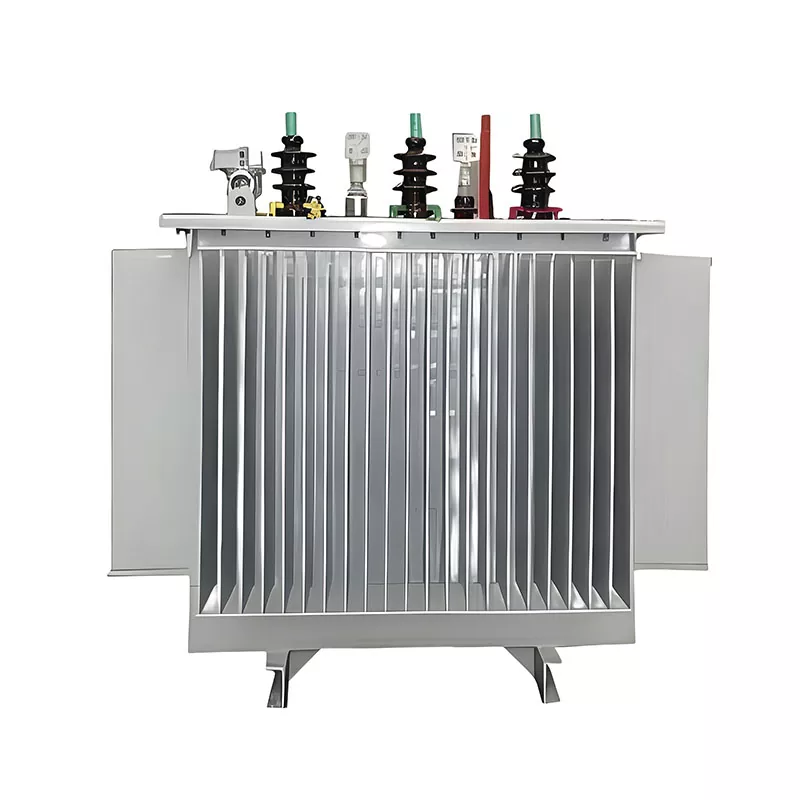

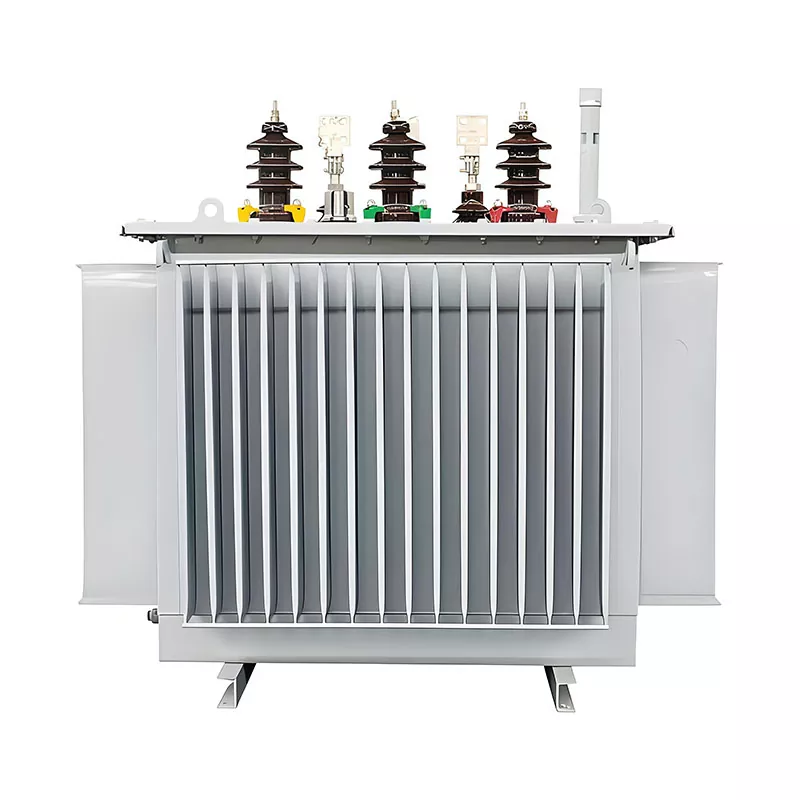

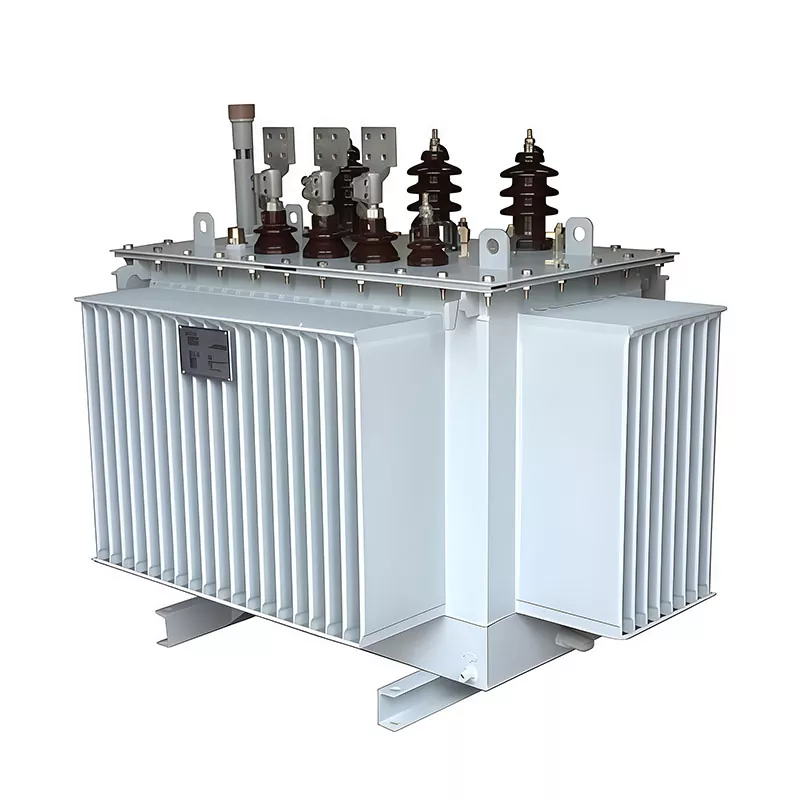

75KVA olie-ondergedompelde transformator

De olie-ondergedompelde transformator van 75 kVA is een flexibele step-down-oplossing met primaire spanningen van 6 kV tot 35 kV en secundaire uitgangen zoals 400 V of 480 V, aangepast aan verschillende netvereisten. Het ondersteunt zowel 50Hz- als 60Hz-systemen, waardoor het geschikt is voor projecten met meerdere markten.

In de Guangbian-fabriek worden eenheden gewoonlijk ontworpen met Dyn11- of Yyn0-vectorgroepen, afhankelijk van de belastingsomstandigheden, waarbij Dyn11 de voorkeur heeft voor gemengde of enkelfasige belastingen. De impedantie bedraagt ​​doorgaans 4,5%–6%, waardoor foutbeveiliging en bedrijfsefficiëntie in evenwicht zijn voor een stabiele stroomdistributie in industriële en nutstoepassingen.

Constructiedetails die de prestaties beïnvloeden

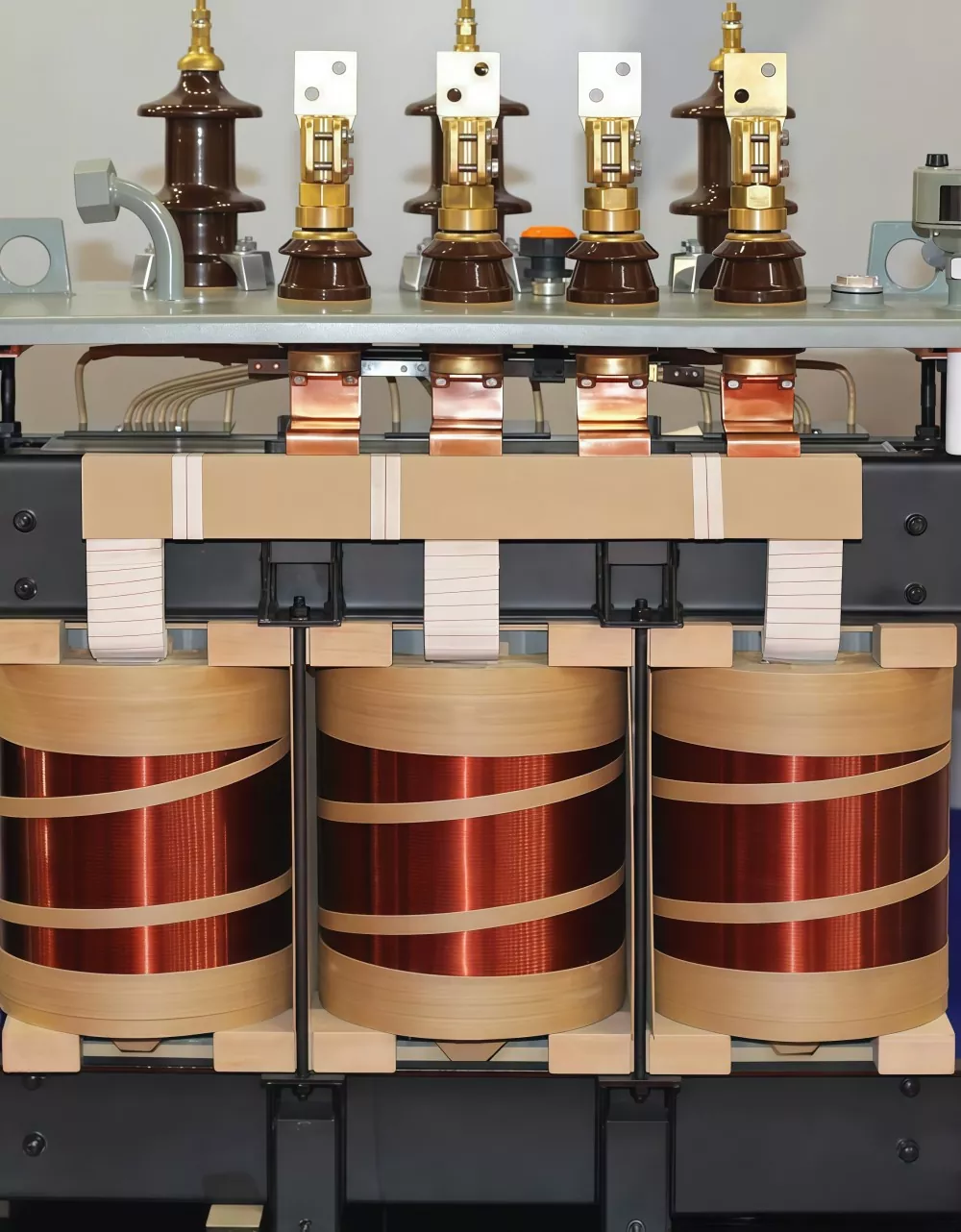

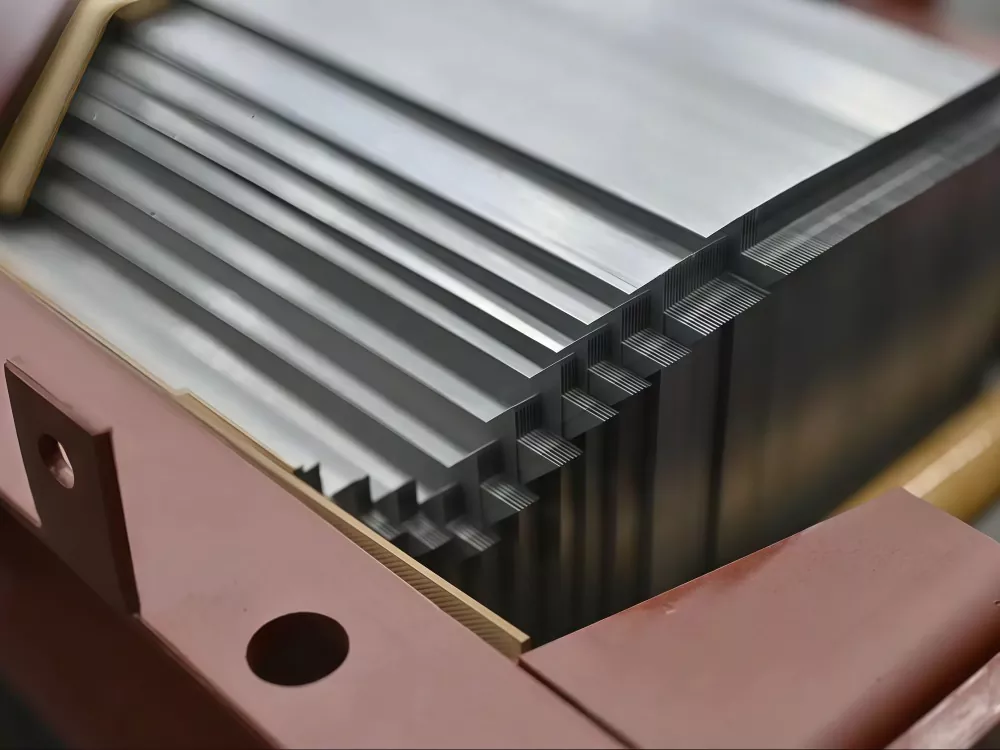

De prestaties van een olie-ondergedompelde transformator van 75 kVA hangen voornamelijk af van de belangrijkste constructiedetails. Het maakt gebruik van koudgewalste kern van siliciumstaal voor stabiele magnetische prestaties, terwijl de wikkelingen van koper of aluminium kunnen zijn, afhankelijk van de kosten en efficiëntie-eisen.

Koperen wikkelingen leveren superieure geleiding en zijn beter bestand tegen thermische vermoeidheid gedurende duizenden belastingscycli. Aluminiumwikkelingen vinden daarentegen nog steeds hun weg naar kostengevoelige projecten. In de GUANGBIAN-productiefaciliteit in China hebben we beide configuraties geleverd, en als ze de juiste maat hebben voor de toepassing, kunnen beide materialen gemakkelijk een levensduur van 20 jaar overschrijden.

In de Guangbian-fabriek worden koperen wikkelingen vaak gebruikt voor een hogere geleidbaarheid en betere thermische duurzaamheid, terwijl aluminium ook beschikbaar is voor budgetprojecten. Meerlaagse cilindrische wikkelstructuren worden toegepast om de kortsluitsterkte en mechanische stabiliteit te verbeteren.

Vacuüm-olie-impregnatie wordt gebruikt om luchtspleten in het isolatiesysteem te elimineren, waardoor gedeeltelijke ontlading wordt verminderd en de levensduur wordt verlengd. Deze ontwerpkeuzes zorgen voor betrouwbaarheid op lange termijn en een stabiele werking onder industriële belastingsomstandigheden.

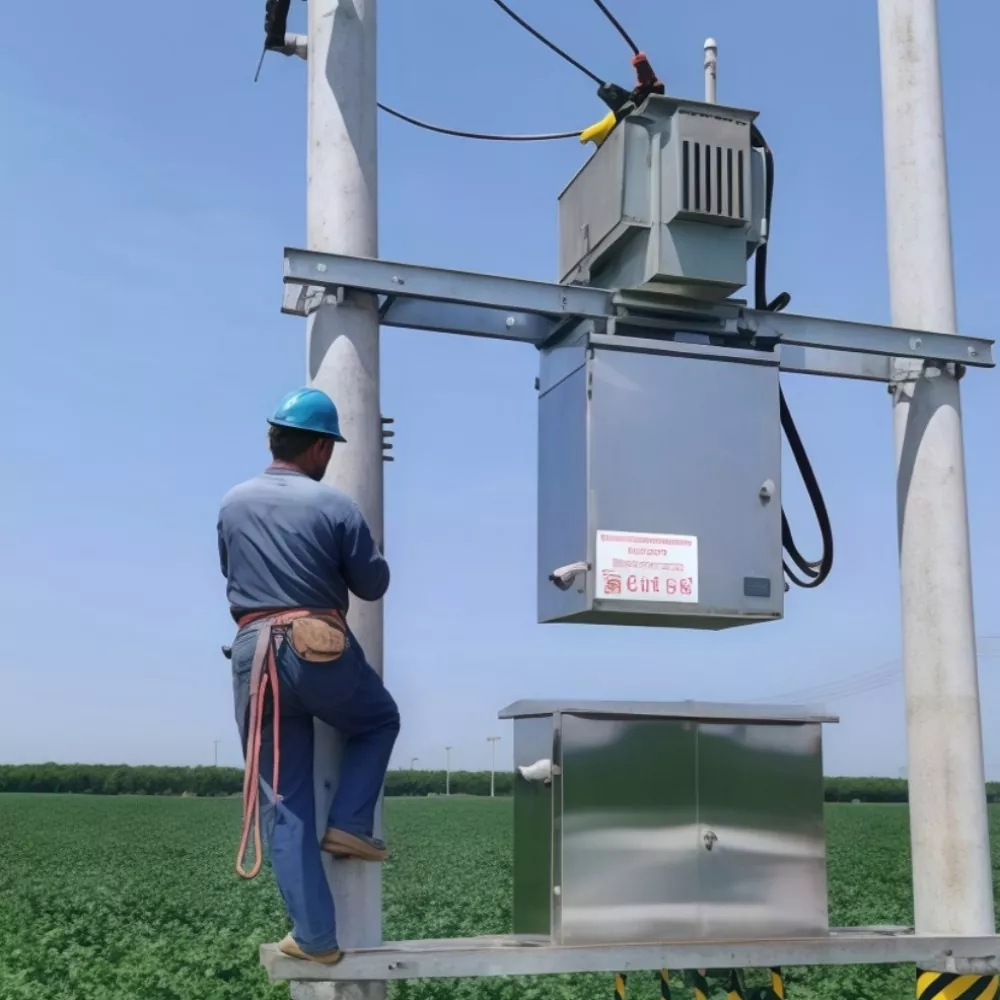

Installatie-instructies voor een olie-ondergedompelde transformator van 75 kVA

Een juiste installatie heeft een directe invloed op de prestaties en betrouwbaarheid op de lange termijn. Belangrijke punten zijn onder meer:

Fundering egaliseren:Houd de installatiebasis binnen een tolerantie van 2 mm om trillingen, abnormaal geluid en pakkingspanning te voorkomen die na verloop van tijd tot olielekkage kunnen leiden.

Controle oliepeil:Controleer het oliepeil onder de werkelijke omgevingstemperatuur, en niet alleen bij de eerste uitpakwaarden, om een ​​laag oliepeil en risico's van oververhitting te voorkomen.

Stabiele plaatsing:Zorg ervoor dat de unit stevig is bevestigd om mechanische spanning tijdens bedrijf en kortsluiting te verminderen.

Inspectie vóór spanning:Controleer vóór de inbedrijfstelling alle aansluitingen, afdichtingen en isolatiecondities om een ​​veilige inbedrijfstelling te garanderen.

In de standaardpraktijk van de Guangbian-fabriek worden deze installatiecontroles benadrukt om ervoor te zorgen dat elke 75kVA-transformator veilig en consistent werkt in veldtoepassingen.

Praktische punten

Geen enkele catalogusbeschrijving bevat alles wat de moeite waard is om te weten. Een paar praktische punten die vaak naar voren komen na de bestelling is geplaatst:

Verzendingstijdlijnen  De meeste eenheden worden verzonden vanuit Shanghai. Voor Zuidoost-Aziatische bestemmingen geldt een periode van 2 tot 3 weken, van haven tot haven. Midden-Oosten en Afrika duren langer: vier tot vijf weken als je rekening houdt met de documentatieverwerking. Bouw dit in uw project in schema vermijdt problemen op het laatste moment.

Exportverpakkingen. In onze GUANGBIAN-fabriek in China gebruiken we standaard houten kratten die voldoen aan ISPM 15. Dat dekt de meerderheid van de bestemmingsvereisten. Maar als uw project zich in een land bevindt met strengere fytosanitaire maatregelen protocollen – denk bijvoorbeeld aan Australië en Nieuw-Zeeland – laat het ons van tevoren weten, zodat de documentatie overeenkomt met de inspectie normen waarmee u bij de douane te maken krijgt.

Veel voorkomende serviceaanvragen. De after-salesvragen die we het vaakst beantwoorden? Externe verbindingsproblemen en verschillen in oliepeil. Geen van beide heeft de neiging catastrofaal te zijn; routine-inspecties vangen ze meestal vroeg op. Toch is er een onderhoudsroutine aanwezig voorkomt vanaf de eerste dag dat kleine observaties ongeplande downtime worden.

Wanneer u een 75KVA-transformator aanschaft bij een fabrikant in het buitenland, zijn deze operationele details van belang net als de technische specificaties. De juiste fabriekspartner anticipeert hierop en laat u niet aan het ontdekken ze zelf.

Vragen die de moeite waard zijn om te stellen voordat u zich ertoe verbindt

Voordat het specificatieblad een inkooporder wordt, zijn er een aantal overwegingen die vlotte projecten onderscheiden van problematische projecten degenen:

Foutniveau op het installatiepunt. Uw lokale nutsbedrijf kan dit cijfer verstrekken. Het is belangrijk omdat de kortsluiting van de transformator bestand is tegen de nominale waarde moet overeenkomen – of overtreffen – wat het elektriciteitsnet tijdens een storingsgebeurtenis naar zich toe kan gooien.

Verwachte belastinggroei en efficiëntiedoelstellingen. Wat zijn uw verwachte belastingsverliezen en nullastverliezen? Het vooraf inbouwen van een redelijke marge kost vaak kosten minder dan het vervangen van een ondermaatse eenheid twee jaar later.

Realiteit van de doorlooptijd. Voor een standaard 75KVA olie-ondergedompelde transformator loopt de productie in onze GUANGBIAN-fabriek in China doorgaans 2-3 weken vanaf orderbevestiging. Dat veronderstelt eenvoudige specificaties. Zodra u begint met het aanbrengen van lagen op maat impedantiewaarden, niet-standaard vectorgroepen of aanvullende monitoringapparatuur, de tijdlijn wordt langer. Houd daar rekening mee uw inkoopschema.

De juiste fabrikant geeft u niet zomaar een offerte, maar helpt u de vragen te stellen die verrassingen achteraf voorkomen apparatuur komt ter plaatse terecht.

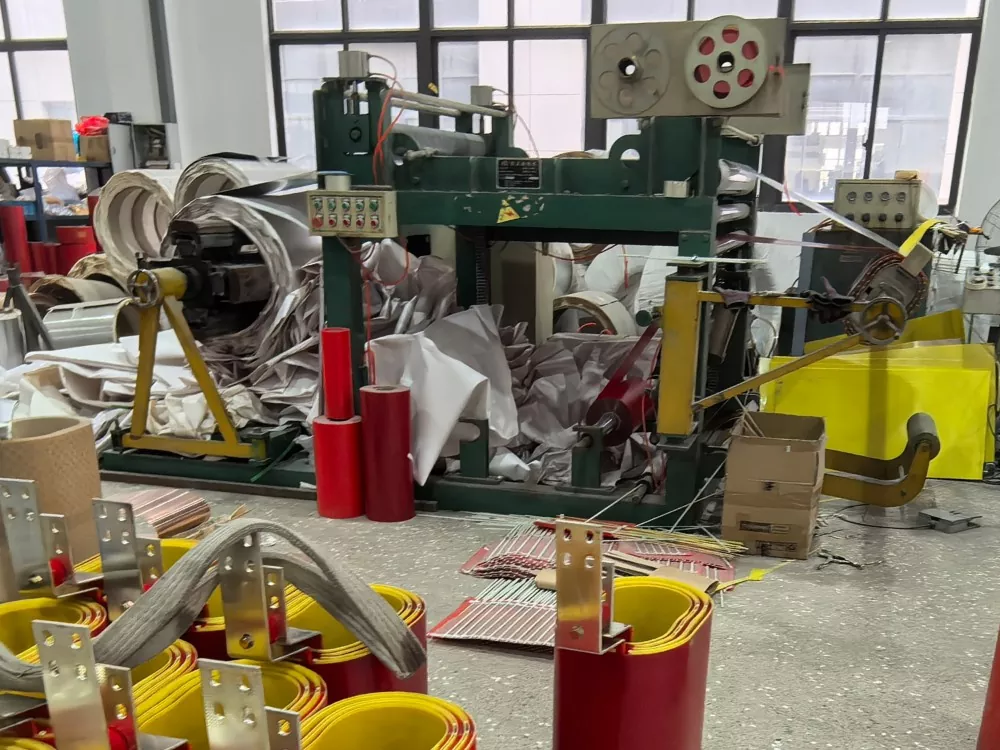

Onze fabriek

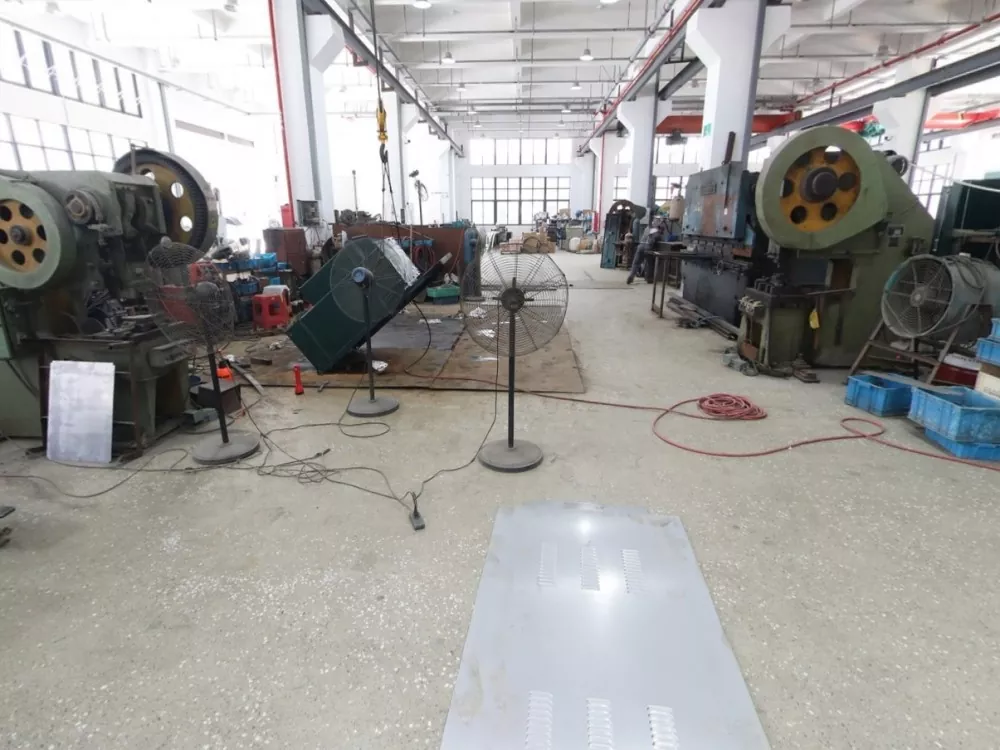

Plaatwerkplaats

Workshop foliewikkelen

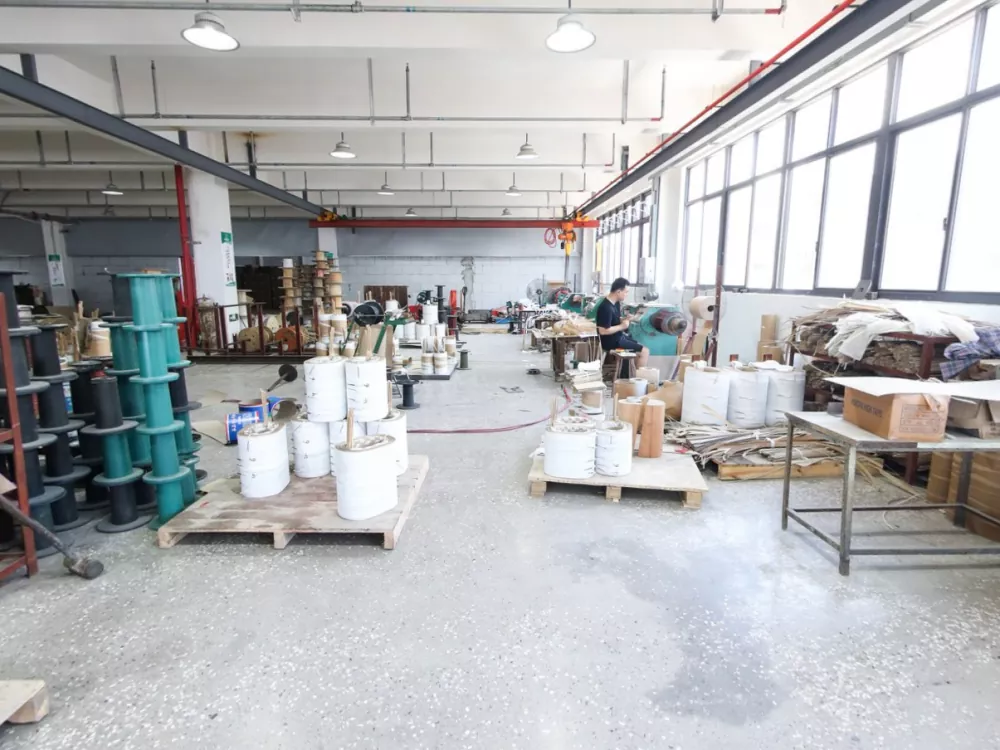

Workshop kronkelen

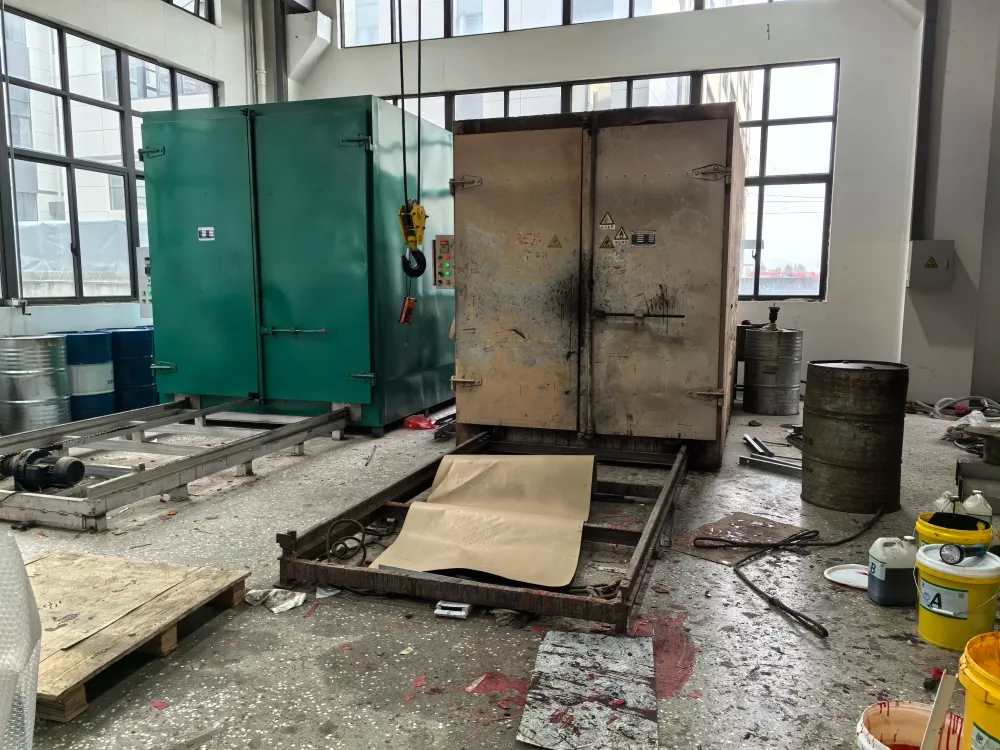

Workshop wikkelovens

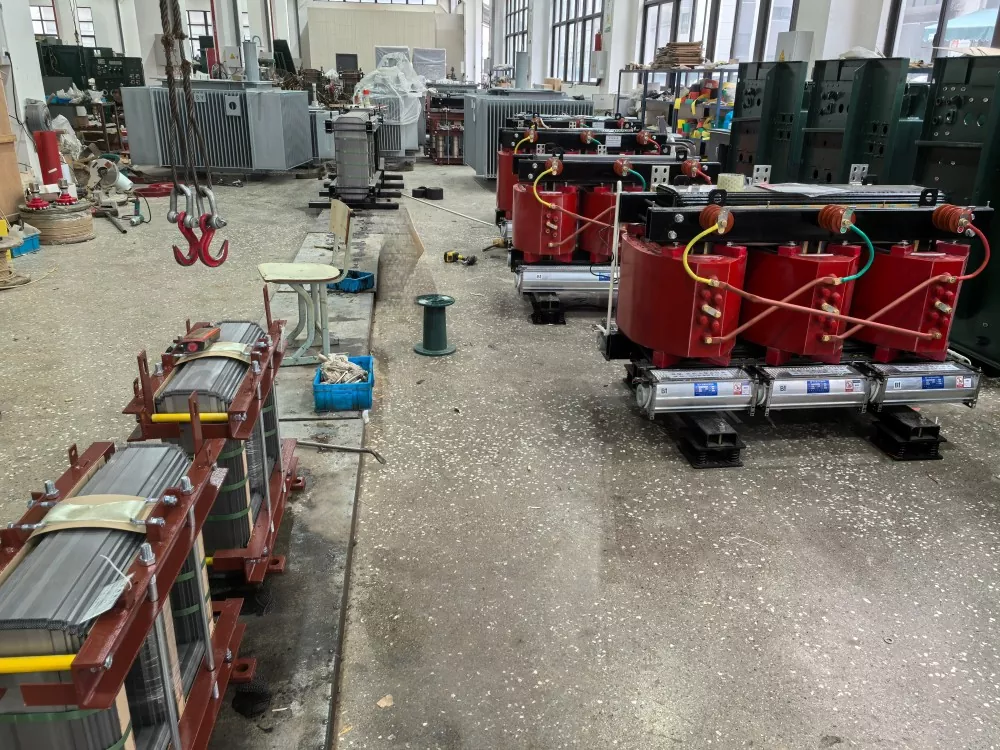

Montagewerkplaats voor transformatoren

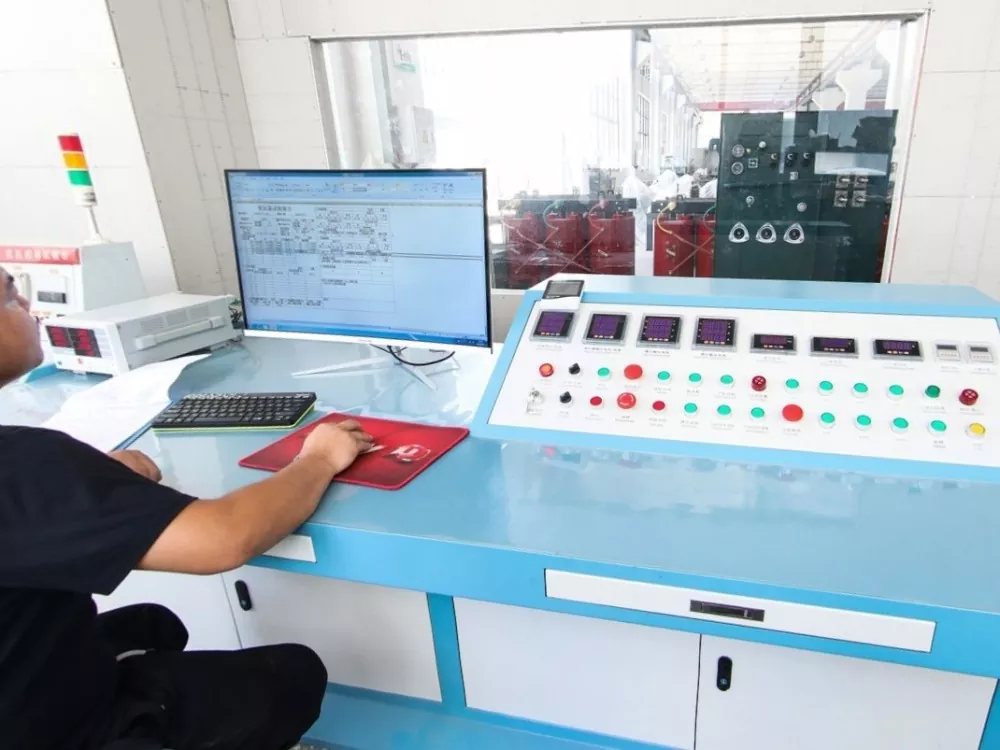

Workshop voor inbedrijfstelling van transformatoren

Veelgestelde vragen

Vraag 1: Waar wordt een 75kVA-transformator voor gebruikt?

Het wordt gebruikt voor het terugbrengen van middenspanningselektriciteit naar bruikbare laagspanningsniveaus voor industriële en commerciële toepassingen.

Vraag 2: Kan het zowel 50Hz- als 60Hz-systemen ondersteunen?

Ja, het kan voor beide frequenties worden ontworpen, afhankelijk van de projectvereisten.

Vraag 3: Wat is de levensduur van een in olie ondergedompelde transformator?

Meestal meer dan 20 jaar bij correcte installatie en onderhoud.

Vraag 4: Wat is het verschil tussen koper- en aluminiumwikkelingen?

Koper biedt een betere geleidbaarheid en duurzaamheid, terwijl aluminium kosteneffectiever is.

Waarom kiezen voor Guangbian-fabriek?

Het kiezen van een betrouwbare fabrikant is van cruciaal belang voor prestaties op de lange termijn.

● Directe fabriekslevering uit China

● Volledige aanpassing van spanning en structuur

● Strikt kwaliteitscontrolesysteem

● Exporteer ervaring voor wereldwijde projecten

● Technische ondersteuning voor installatie en selectie

Guangbian biedt stabiele en kosteneffectieve transformatoroplossingen voor internationale kopers.
