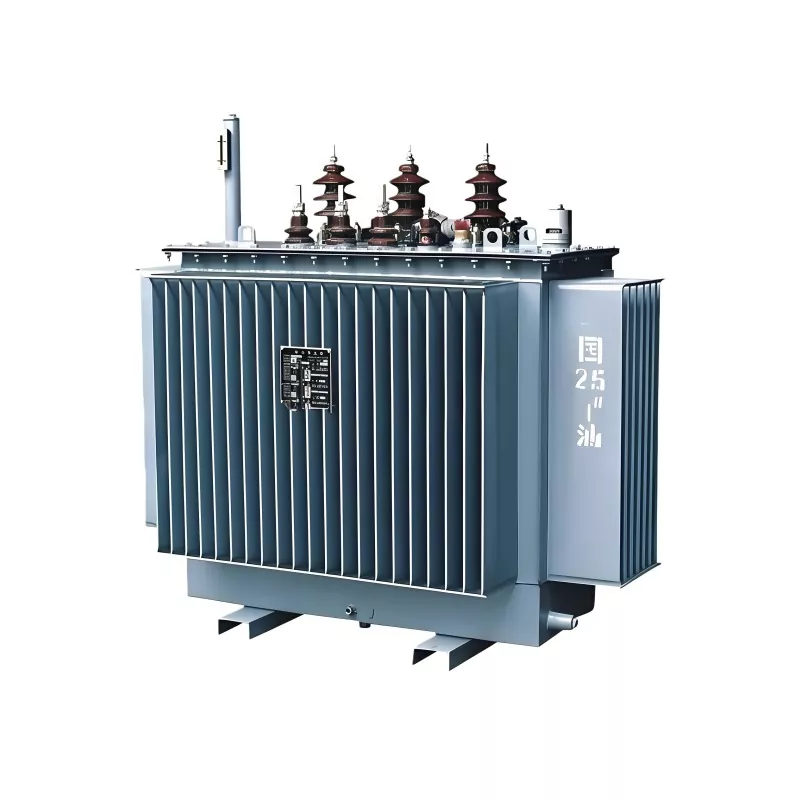

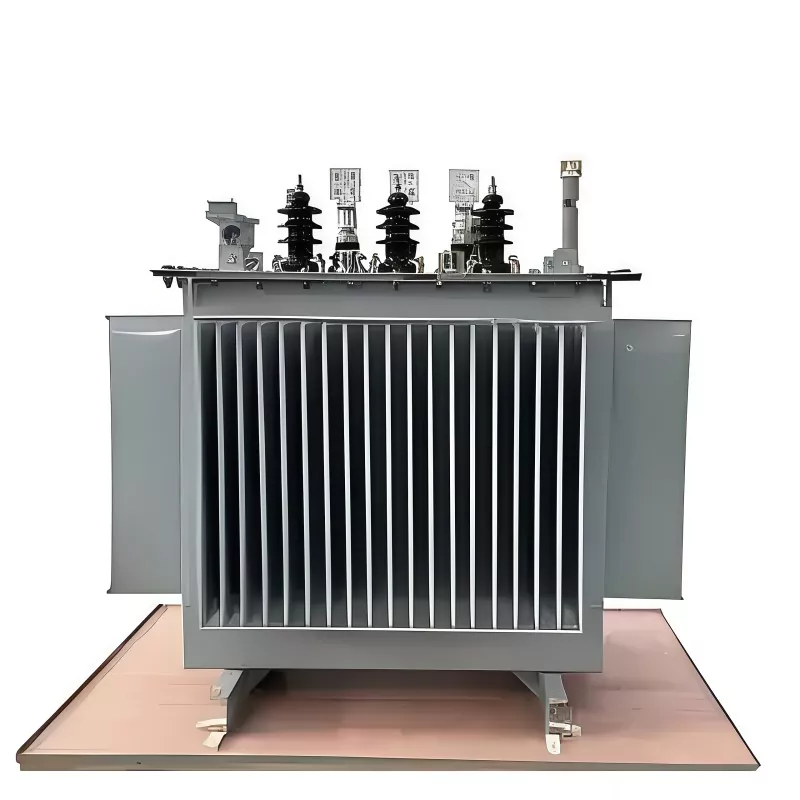

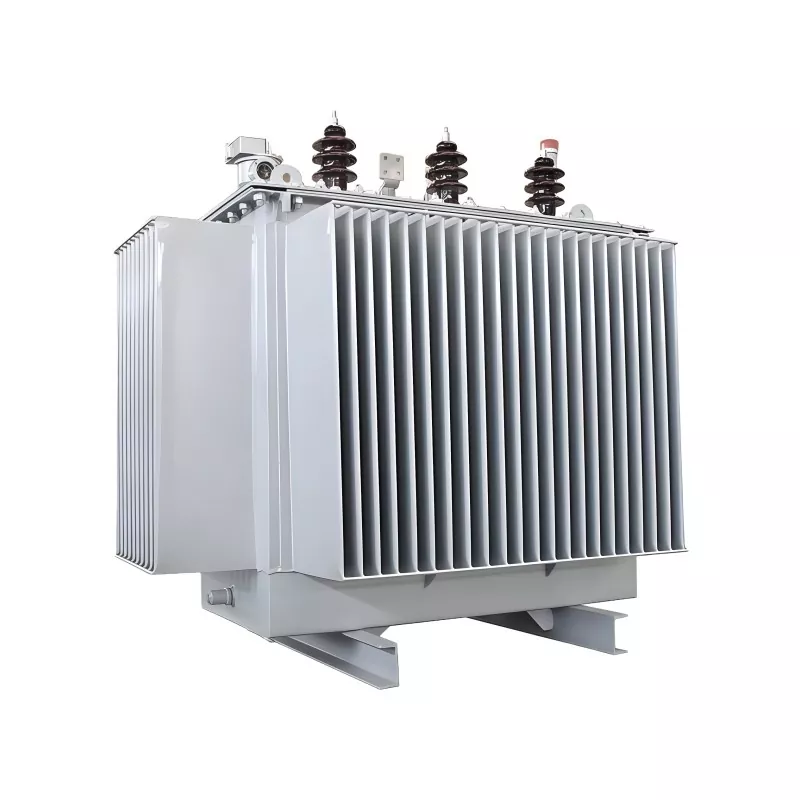

500KVA 10KV olie-ondergedompelde transformator

Deze 500KVA 10KV olie-ondergedompelde transformator, vervaardigd volgens het ontwerp van de GUANGBIAN-serie, wordt veel gebruikt in uitgestrekte woonwijken. Het kan honderden huishoudens van stabiele stroom voorzien en een efficiënte stroomproductie behouden. Onze kernstructuur kan het geluid tijdens de werking van de transformator aanzienlijk verminderen. Zelfs bewoners die in de buurt van de transformator wonen, zullen er geen hinder van ondervinden.

Bovendien zorgen de superieure kernstructuur van de 500KVA 10KV olie-ondergedompelde transformator en het hoogwaardige kernmateriaal, evenals de uitstekende prestaties bij nullast- en belastingsverlies, ervoor dat de 500KVA-transformator veel elektrische energiekosten kan besparen gedurende een lange gebruiksperiode, waardoor de lokale kosten voor elektriciteitsverbruik indirect worden verlaagd. Bovendien kan ons volledig afgedichte ontwerp zich effectief aanpassen aan bepaalde omgevingen met veel zand, stof en andere deeltjes.

Belangrijkste voordelen

1. Hoge betrouwbaarheid voor continu gebruik

Ontworpen voor 24/7 continue stroomverdeling

Sterke overbelastingstolerantie bij kortstondige piekbelastingen

Stabiele prestaties in ruwe omgevingen (hitte, stof, vochtigheid)

2. Uitstekende koelprestaties

Transformatorolie zorgt voor een efficiënte warmteafvoer

Natuurlijke oliecirculatie (ONAN-koeling) zorgt voor temperatuurstabiliteit

Voorkomt oververhitting van de wikkelingen onder zware belasting

3. Lange levensduur

Het afgedichte tankontwerp vermindert het binnendringen van zuurstof en vocht

Vertraagt ​​de veroudering van de isolatie

Typische levensduur: 20-30 jaar bij goed onderhoud

4. Hoge energie-efficiëntie

Lage nullast- en belastingsverliezen (vooral S11/S13-serie)

De efficiëntie bereikt doorgaans een bereik van 98% -99%

Verlaagt de elektriciteitskosten op lange termijn

5. Sterke kortsluitweerstand

Versterkte wikkelstructuur

Hoge mechanische sterkte onder foutomstandigheden

Geschikt voor onstabiele netomgevingen

6. Lage onderhoudskosten

Volledig afgedicht of conservator-type ontwerp

Minimaal routineonderhoud vergeleken met droge transformatoren

Technisch document

Bedrijfsomgeving

Temperatuuromstandigheden:

Omgevingstemperatuur op lange termijn: -25℃ ~ +45℃.

Maximale omgevingstemperatuur: niet hoger dan +50℃.

Opslag- en transporttemperatuur:

-40℃ ~ +60℃.

Vochtigheidsomstandigheden:

Relatieve vochtigheid: ≤95% bij 25℃

Hoogtevereisten:

Nominaal aanpassingsbereik voor hoogte: ≤1000 meter

Industrievergelijking (500KVA 10KV-transformator)

In olie ondergedompelde versus droge transformator

Voor een 500KVA 10KV industrieel of buitendistributiesysteem zijn olie-ondergedompelde transformatoren over het algemeen kosteneffectiever en robuuster.

Vergelijking met andere capaciteiten

Onze fabriek

Plaatwerkplaats

Workshop foliewikkelen

Workshop kronkelen

Workshop wikkelovens

Montagewerkplaats voor transformatoren

Workshop voor inbedrijfstelling van transformatoren

Veelgestelde vragen

Vraag 1: Wat is het laadvermogen van een 500KVA 10KV olie-ondergedompelde transformator?

Een transformator van 500 KVA ondersteunt doorgaans een belasting van ongeveer 400–450 kW, afhankelijk van de arbeidsfactor (0,8–0,9).

Vraag 2: Waarom kiezen voor ondergedompelde olie in plaats van droge olie?

Olie-ondergedompelde transformatoren bieden:

● Hogere overbelastingscapaciteit

● Betere koelprestaties

● Lagere kosten voor systemen met gemiddelde/hoge capaciteit

● Langere levensduur in buitenomgevingen

Vraag 3: Is het geschikt voor installatie buitenshuis?

Ja. Olie-ondergedompelde transformatoren zijn specifiek ontworpen voor:

● Buitenstations

● Industrieterreinen

● Plattelands- en nutsnetwerken

Vraag 4: Welk onderhoud is vereist?

● Periodieke olietesten (diëlektrische sterkte, vochtgehalte)

● Inspectie van bussen

● Temperatuurbewaking

● Lekkage- en afdichtingscontroles

Vraag 5: Wat zijn veelvoorkomende oorzaken van storingen?

● Overbelasting boven de nominale capaciteit

● Olieverslechtering of -lekkage

● Slechte aarding of bliksemstoten

● Isolatieveroudering na verloop van tijd
