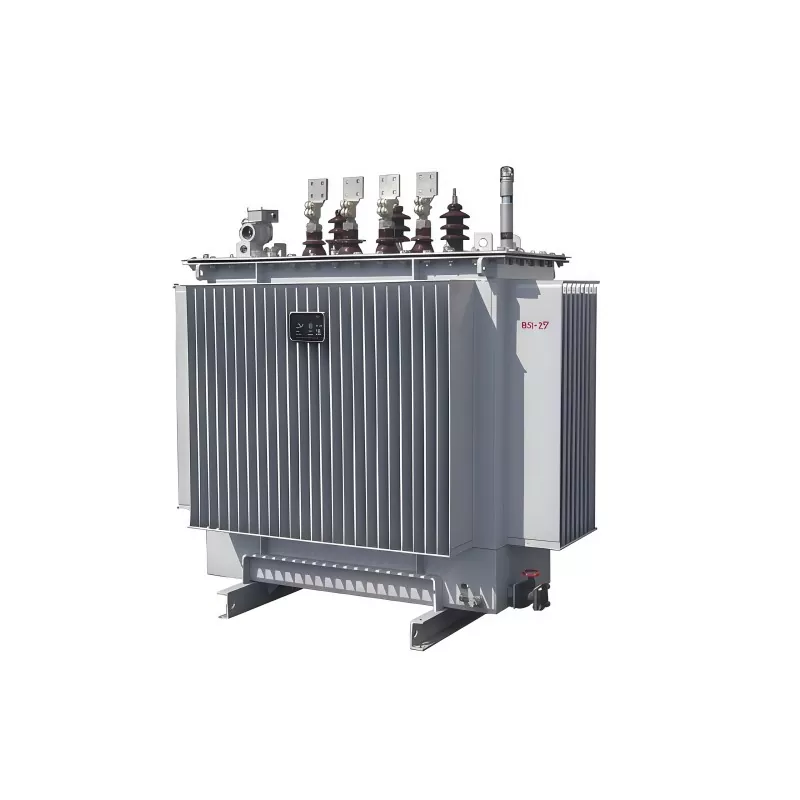

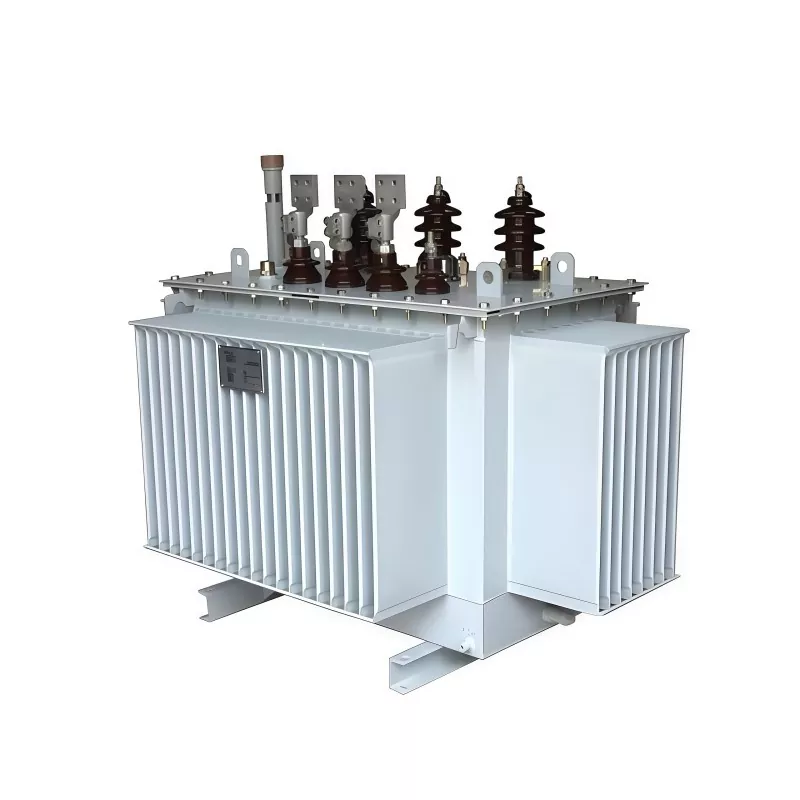

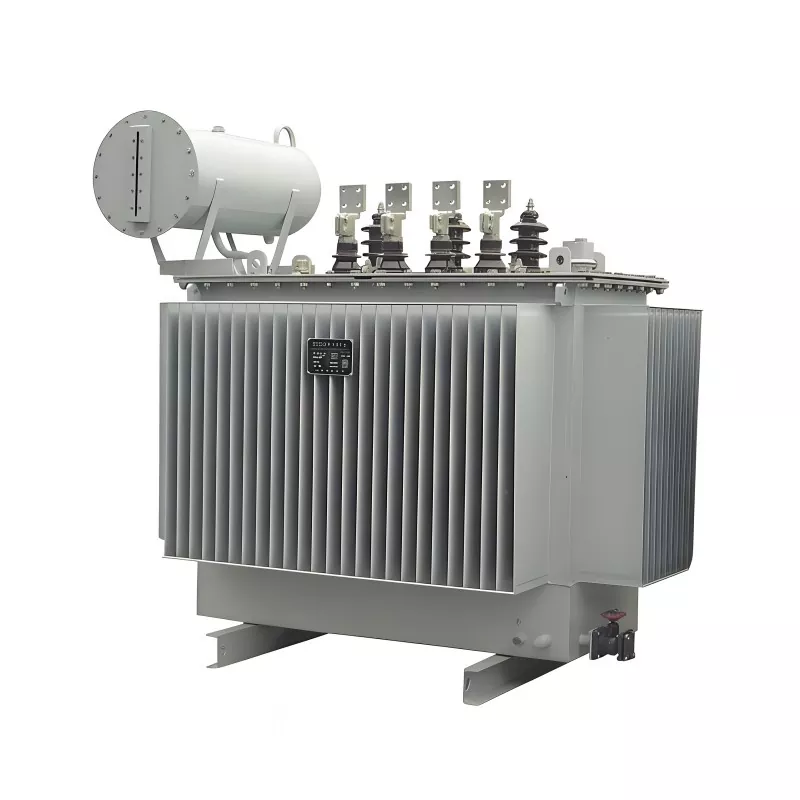

800KVA 15KV olie-ondergedompelde transformator

De 800 kVA 15 kV olie-ondergedompelde transformator is een driefasige stroomdistributietransformator die is ontworpen om de middenspanning (15 kV-klasse) te verlagen naar bruikbare laagspanningsniveaus voor industriële, commerciële en nutstoepassingen.

Het maakt gebruik van transformatorolie (minerale of alternatieve isolatieolie) als isolatie- en koelmedium. De olie circuleert op natuurlijke wijze om de door de wikkelingen gegenereerde warmte af te voeren, waardoor stabiele prestaties onder continue belasting worden gegarandeerd.

De belangrijkste kenmerken zijn onder meer:

Nominaal vermogen: 800 kVA

Primaire spanning: 15 kV-klasse (gewoonlijk 13,8 kV / 15 kV-systemen)

Koelmethode: olie-ondergedompelde zelfkoeling (ONAN)

Hoog rendement en ontwerp met lage verliezen

Sterk overbelastingsvermogen en lange levensduur

Het wordt veel gebruikt in stroomdistributienetwerken waar betrouwbaarheid, warmteafvoer en duurzaamheid van cruciaal belang zijn.

Fabriekstestnormen

Wikkelweerstandstest

Elke eenheid wordt getest met behulp van een DC-weerstandstester en een dubbelarmige brug om de weerstand van de wikkelingen te controleren. Dit zorgt ervoor dat er geen productiefouten of losse verbindingen in de 800 kVA 15 kV olie-ondergedompelde transformator voorkomen.

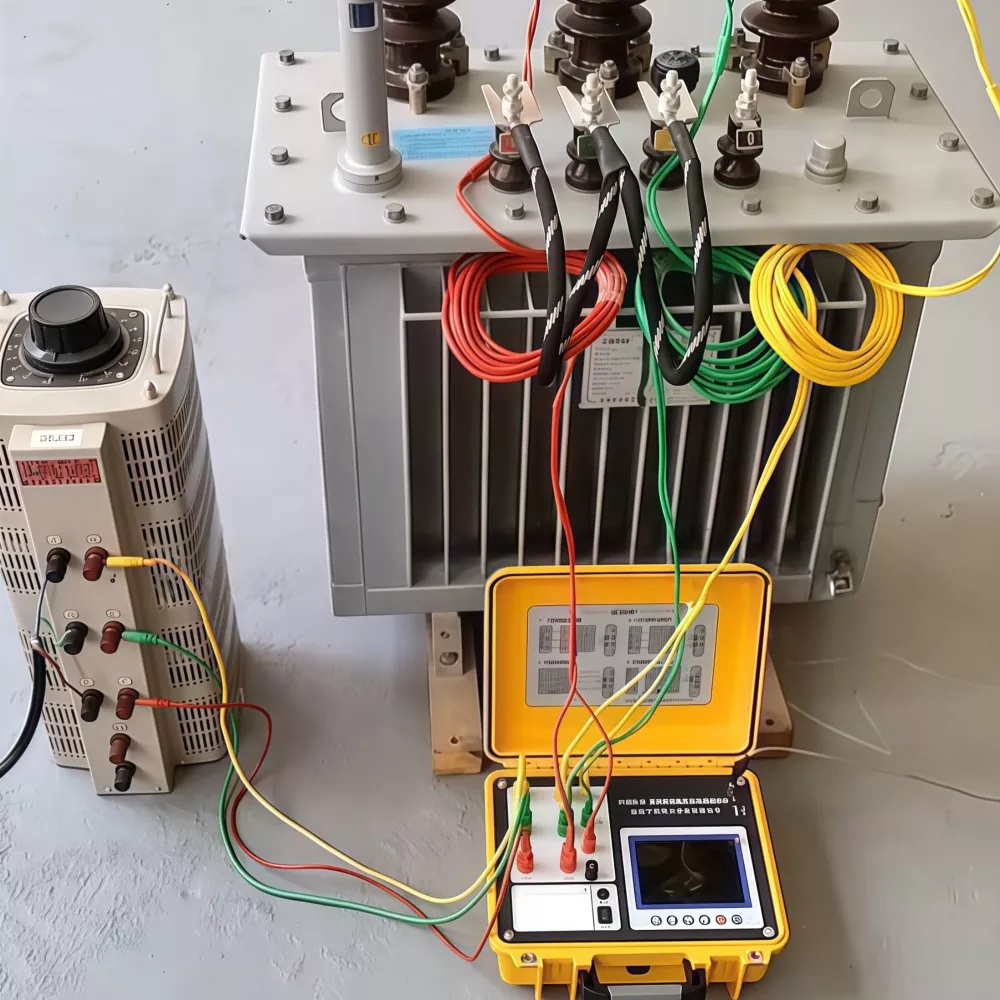

Spanningsverhouding en faseverschuivingsverificatie

Een transformatorverhoudingstester, industriële frequentievoeding en voltmeter worden gebruikt om te bevestigen dat de primaire en secundaire spanningsverhoudingen overeenkomen met de ontwerpwaarden en dat de vectorgroepverbinding correct is.

Kortsluitimpedantie- en belastingsverliestest

Er worden kortsluittests uitgevoerd om de impedantiekarakteristieken en belastingsverliezen te verifiëren. Dit zorgt ervoor dat de prestaties van de transformator voldoen aan de ontwerp- en operationele vereisten.

Nullastverlies en nullaststroomtest

Terwijl de secundaire zijde open is en de nominale spanning op de primaire zijde wordt toegepast, worden het nullastverlies en de stroom gemeten om naleving van de overeengekomen prestatiegegevens te bevestigen.

Nadat alle tests zijn voltooid, wordt voor elke eenheid een fabriekstestrapport uitgegeven. Elk niet-conform item wordt herwerkt en opnieuw getest.

GUANGBIAN handhaaft een strikte kwaliteitscontrole om ervoor te zorgen dat elke transformator de fabriek volledig getest en gereed voor betrouwbare werking op de lange termijn verlaat.

GUANGBIAN Transformatorfabriek testapparatuur

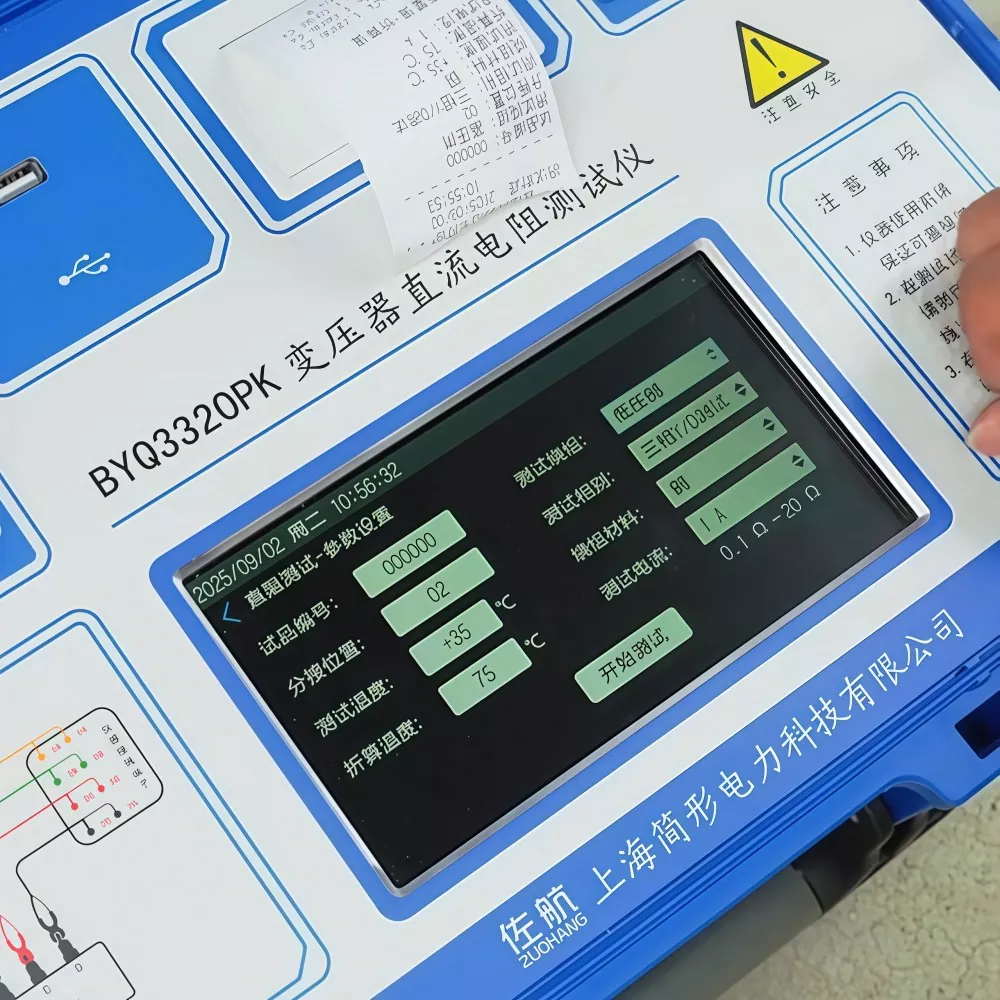

DC-weerstandstester

Kelvin-brug

Transformatorverhoudingstester en instelbare stroomfrequentie-spanningsregulerende voeding

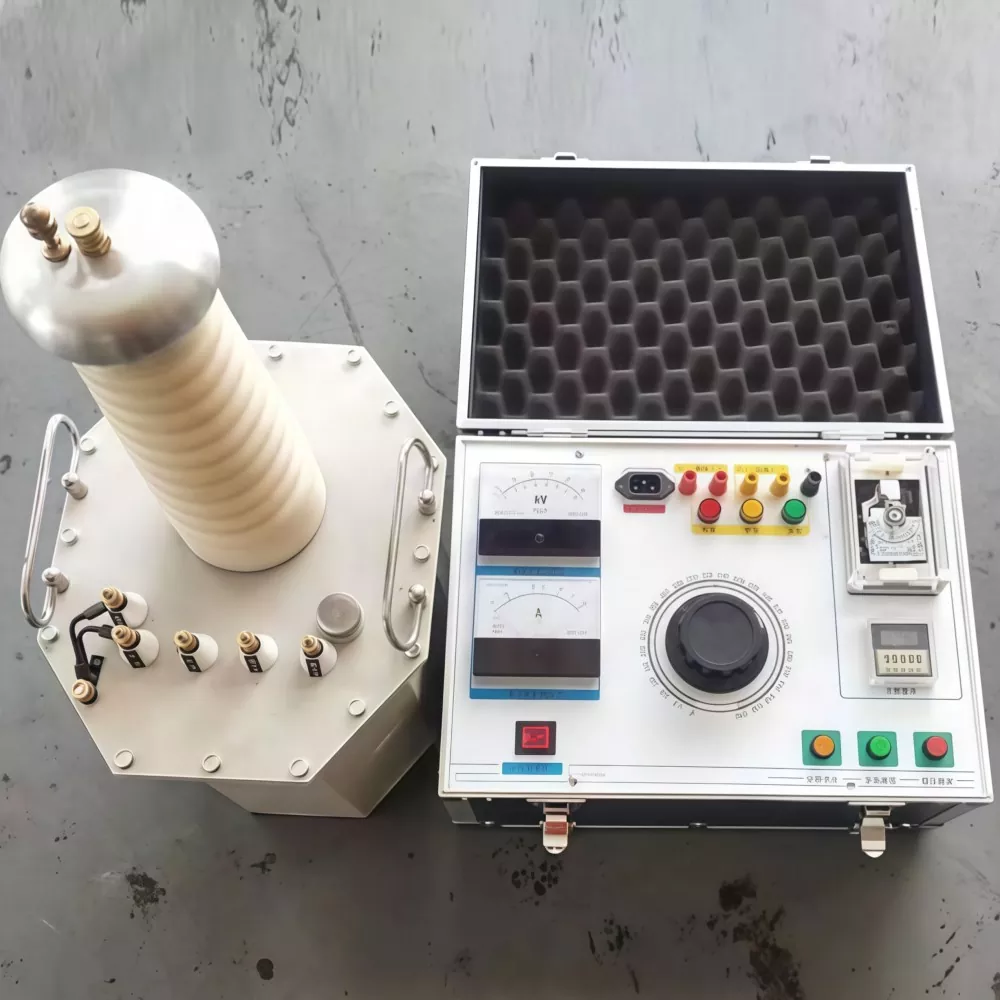

Excitatietransformator en meerfrequente stroomgenerator

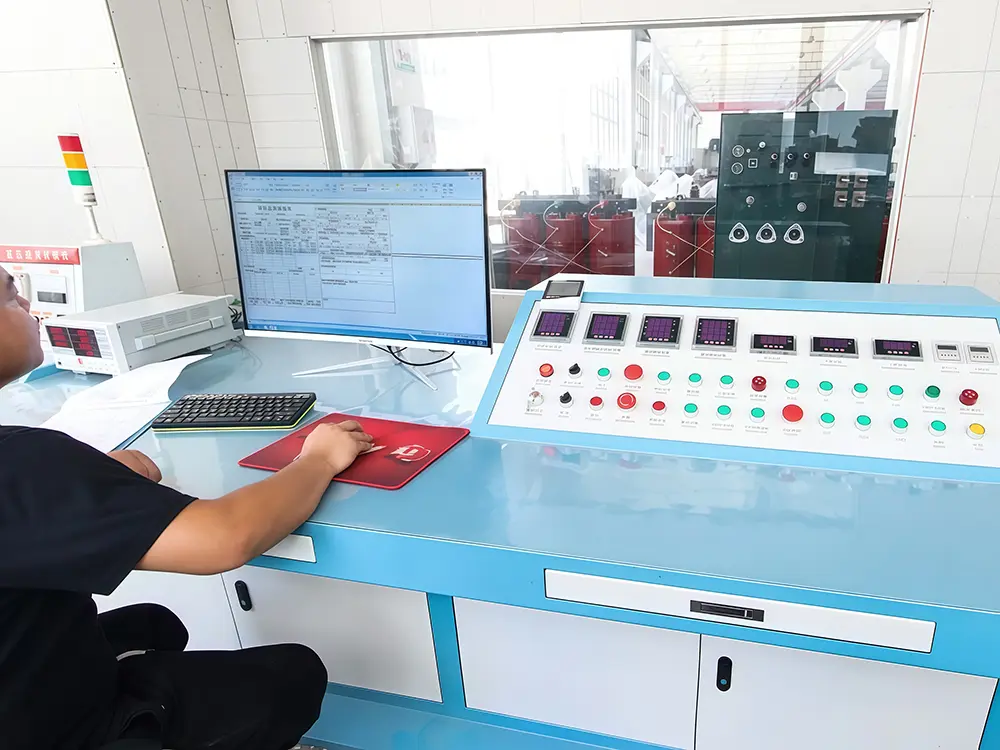

GUANGBIAN Transformer uitgebreide testworkshop

Technisch document

Onze fabriek

Plaatwerkplaats

Workshop foliewikkelen

Workshop kronkelen

Workshop wikkelovens

Montagewerkplaats voor transformatoren

Workshop voor inbedrijfstelling van transformatoren

Veelgestelde vragen

Vraag 1: Wat is de belangrijkste functie van een 800 kVA 15 kV-transformator?

Het verlaagt de middenspanningselektriciteit (15kV-klasse) naar laagspanningsniveaus die geschikt zijn voor eindgebruikersverbruik in industriële en commerciële systemen.

Vraag 2: Waarom een ​​in olie ondergedompelde transformator gebruiken in plaats van een droog type?

In olie ondergedompelde transformatoren bieden:

● Betere warmteafvoer

● Hogere overbelastingscapaciteit

● Langere levensduur van de isolatie

● Lagere operationele verliezen onder zware belasting

Ze hebben de voorkeur voor buitentoepassingen en toepassingen met hoge capaciteit.

Vraag 3: Is deze transformator geschikt voor installatie buitenshuis?

Ja. In olie ondergedompelde transformatoren zijn ontworpen voor gebruik buitenshuis met afgedichte tanks, corrosiebescherming en weerbestendige constructie.

Vraag 4: Welk onderhoud is vereist?

Routineonderhoud omvat:

● Controles van het oliepeil en de oliekwaliteit

● Testen van isolatieweerstand

● Temperatuurbewaking

● Inspectie van bussen en aansluitingen

Vraag 5: Kan het overbelasting aan?

Ja, overbelastingscapaciteit op korte termijn wordt ondersteund, afhankelijk van de ontwerp- en koelomstandigheden, maar continue overbelasting wordt niet aanbevolen.
