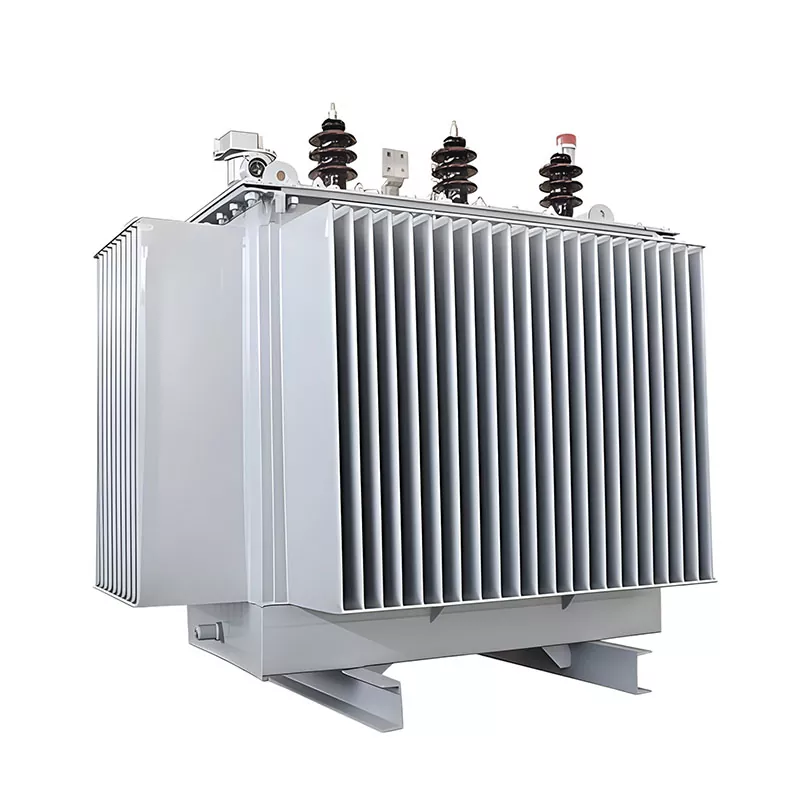

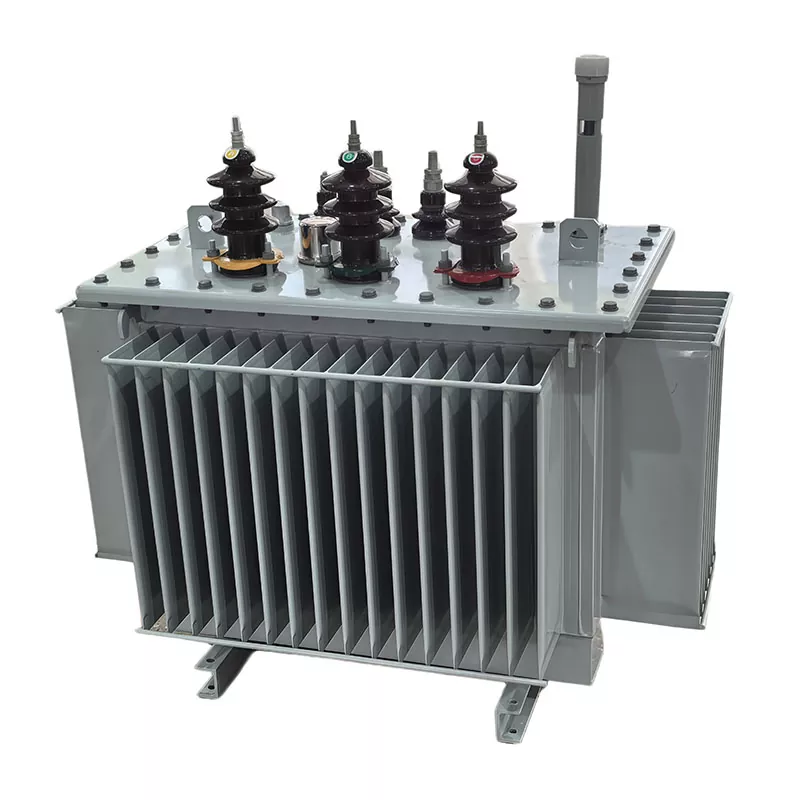

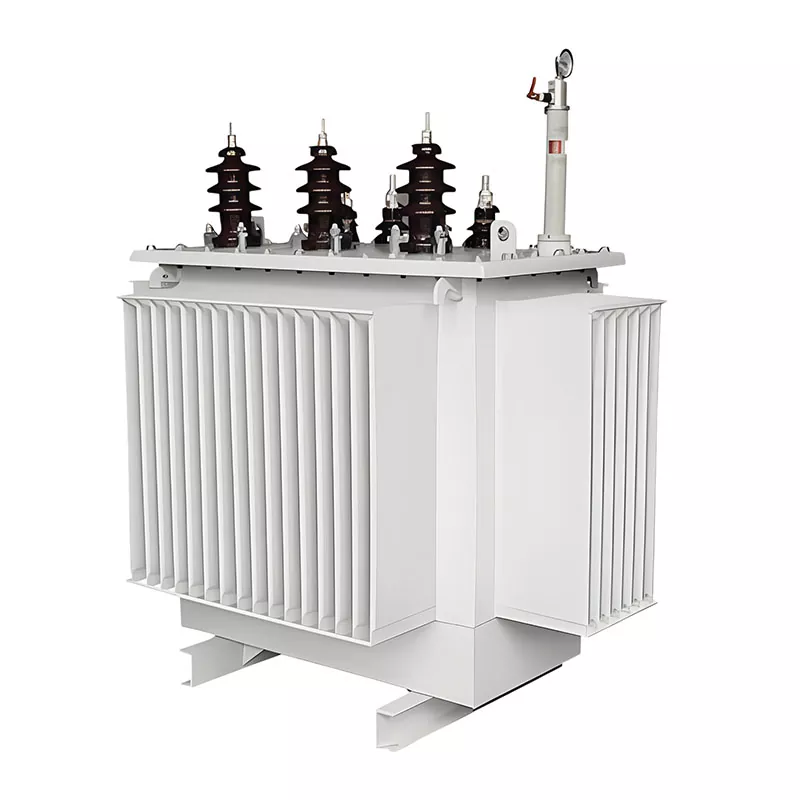

Vervangende, in olie ondergedompelde transformator

Een vervangende olie-ondergedompelde transformator is een type met olie gevulde stroomtransformator die speciaal is ontworpen om een ​​bestaande transformator in een werkend stroomdistributiesysteem te vervangen, meestal als gevolg van verouderde apparatuur, storingen, capaciteitsbeperkingen of vereisten voor efficiëntie-upgrades.

In tegenstelling tot transformatoren die in nieuwe installaties worden gebruikt, wordt een vervangende transformator ontworpen met een sterke focus op systeemcompatibiliteit, fysieke uitwisselbaarheid en naadloze integratie met de bestaande elektrische infrastructuur.

Technische definitie

Vanuit elektrotechnisch perspectief kan een vervangende olie-ondergedompelde transformator worden gedefinieerd als:

Een vermogenstransformator die is ontworpen of geoptimaliseerd op basis van de bestaande netwerkomstandigheden, zoals spanningsniveau, vectorgroep, installatieafmetingen en belastingsprofiel, zodat deze direct een in gebruik zijnde olie-ondergedompelde transformator kan vervangen zonder grote wijzigingen aan het oorspronkelijke systeem.

Belangrijkste technische kenmerken

Een typische vervangende olie-ondergedompelde transformator wordt gedefinieerd door de volgende technische vereisten:

Spanningscompatibiliteit:Komt overeen met bestaande systeemniveaus zoals 6kV/0,4kV, 10kV/0,4kV, enz.

Uitwisselbaarheid van installatie:Ontworpen om te passen in bestaande funderingen, kabelinvoerpunten en onderstationindeling

Matching van vectorgroepen:Gewoonlijk Dyn11 of identiek aan de originele transformatorconfiguratie

Coördinatie van de kortsluitimpedantie:Meestal ontworpen binnen het bereik van 5%–8% om de systeemstabiliteit te garanderen

Prestatieoptimalisatie:Kan de efficiëntie verbeteren, verliezen verminderen of de thermische prestaties verbeteren in vergelijking met de vervangen eenheid

Bepaal eerst de juiste maat

Hier is een voorbeeld: uw huidige belasting is 800 kVA en u voegt 400 kVA aan nieuwe vraag toe. Tel daar wat groeimarge bij op, en 1250-1600 kVA is logisch. Kijk niet alleen naar de cijfers van vandaag; het is altijd een veilige gok om wat speelruimte te laten.

Houd bij het berekenen van de capaciteit van de transformator rekening met deze parameters: het spanningsniveau moet overeenkomen met uw bestaande systeem (zoals 10 kV/0,4 kV), vectorgroep Dyn11 werkt voor de meeste commerciële toepassingen en een impedantie van 5-8% is standaard. Als u het niet zeker weet, kan het Chinese fabrieksteam van GUANGBIAN uw opstelling beoordelen en de specificaties bevestigen vóór productie.

Wat moet u voorbereiden vóór de ruil?

Drie dingen om te controleren:

1.Elektrische beoordeling: kunnen uw rails en kabels een hogere stroom aan? Heeft het beschermingsstelsel aanpassingen nodig?

2.Structurele controle — Afmetingen van de fundering, toegangsroute voor het verplaatsen van de unit, ventilatieomstandigheden.

3. Coördinatie van nutsvoorzieningen: voor een capaciteitsuitbreiding kunnen wijzigingen in uw inkomende aanbod nodig zijn. Zorg dat u de stroomonderbrekingsvergunning vroegtijdig regelt.

Als u een vervangingsproject voor een transformator plant, kan het technische team van GUANGBIAN uit onze Chinese fabriek u helpen deze items te beoordelen. We hebben soortgelijke gevallen in onze productiefaciliteit behandeld en weten welke details vaak over het hoofd worden gezien.

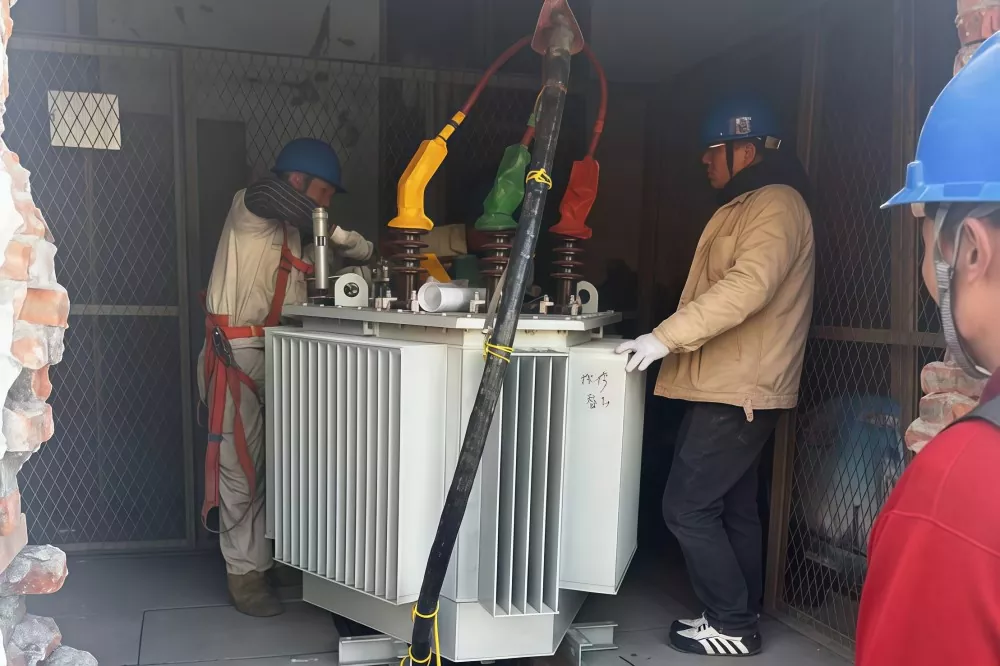

Installatie en inbedrijfstelling

Uitschakelen → Ontkoppelen → Oude eenheid verwijderen → Nieuwe transformator plaatsen → Bedrading → Testen → Bekrachtigen

Sla de teststap niet over: testen van de draaiverhouding, isolatieweerstand, vectorgroepverificatie, weerstandsmeting. Alles moet voorbij zijn voordat je de schakelaar omdraait. Houd de eerste weken de temperatuur in de gaten, luister naar ongewone geluiden en controleer op trillingen.

Hoeveel kost het?

Voor een eenheid van 1250 kVA kost de transformator zelf $ 25.000-45.000. Met installatie en aanpassingen bedragen de totale projectkosten ongeveer $ 35.000-75.000. Als uw bestaande unit al bijna 20 jaar in gebruik is, is het vervangen ervan door een nieuwe zinvoller dan het toevoegen van een parallelle unit: minder onderhoudsproblemen, betere efficiëntie.

Bewaar na installatie de testrapporten en as-built tekeningen. Ieder kwartaal de temperaturen controleren, jaarlijks een olieanalyse uitvoeren (voor met olie gevulde typen). Met de juiste zorg zou deze apparatuur 20 tot 30 jaar probleemloos moeten werken.

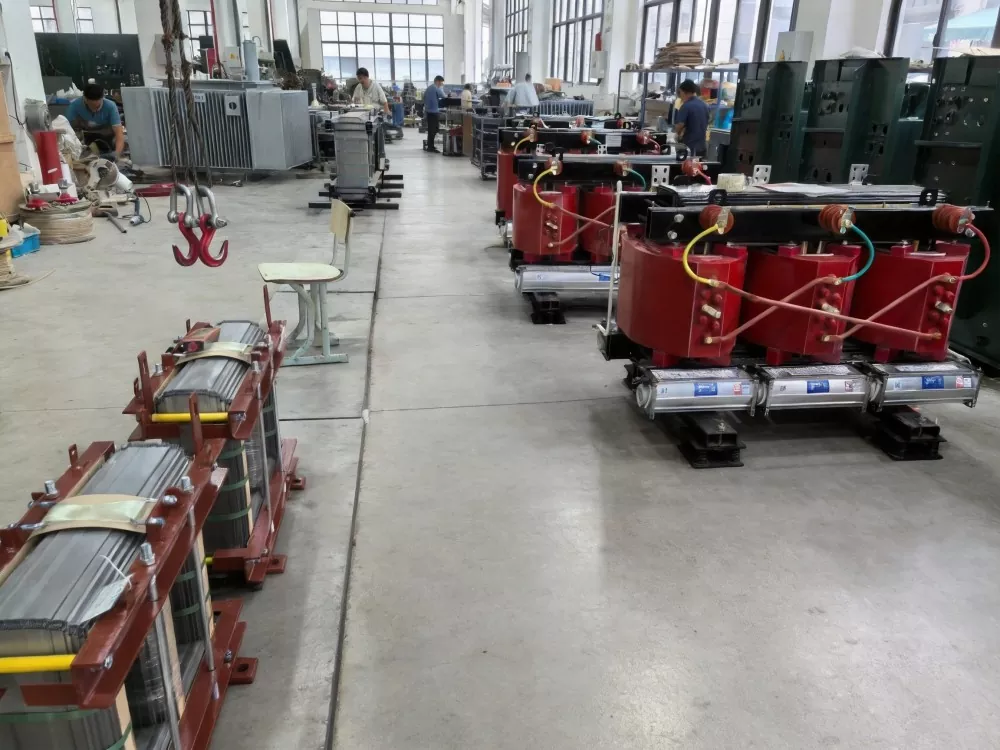

In de Chinese fabriek van GUANGBIAN vervaardigen we transformatoren die zijn gebouwd voor de lange termijn. Of u zich nu in de selectiefase van een transformator bevindt of de specificaties moet laten beoordelen, ons team kan u helpen.

Verschil met standaard nieuwe installatietransformatoren

Veelgestelde vragen

1. Wat is een vervangende olie-ondergedompelde transformator?

Het is een in olie ondergedompelde transformator die is ontworpen om een ​​bestaande transformator in een werkend energiesysteem te vervangen. Het is gebouwd om te voldoen aan de oorspronkelijke elektrische omstandigheden, zodat het systeem met minimale aanpassingen kan blijven werken.

2. Wanneer moet een transformator vervangen worden?

Vervanging is nodig als de transformator oud is (doorgaans 15-25+ jaar), vaak uitvalt, niet aan de huidige belastingsvraag kan voldoen of hoge onderhoudskosten heeft

3. Hoe kies ik de juiste capaciteit voor vervanging?

De capaciteit wordt geselecteerd op basis van de huidige belasting, toekomstige uitbreiding (meestal een marge van 15-25%) en systeemomstandigheden zoals spanningsniveau en installatiebeperkingen.

4. Kan een vervangende transformator de capaciteit vergroten?

Ja. Een vervangende eenheid kan worden geüpgraded naar een hogere capaciteit, maar de bestaande kabels, schakelapparatuur en beveiligingssysteem moeten worden gecontroleerd op compatibiliteit.

5. Waar moet aan voldoen bij het vervangen van een transformator?

Belangrijke parameters zijn onder meer de spanningsverhouding, vectorgroep (gewoonlijk Dyn11), impedantie (ongeveer 5–8%) en fysieke installatieafmetingen.

6. Hoe lang duurt het vervangingsproces?

Installatie en vervanging duren doorgaans 1 tot 3 dagen, afhankelijk van de omstandigheden ter plaatse, plus extra tijd voor testen en inbedrijfstelling.
